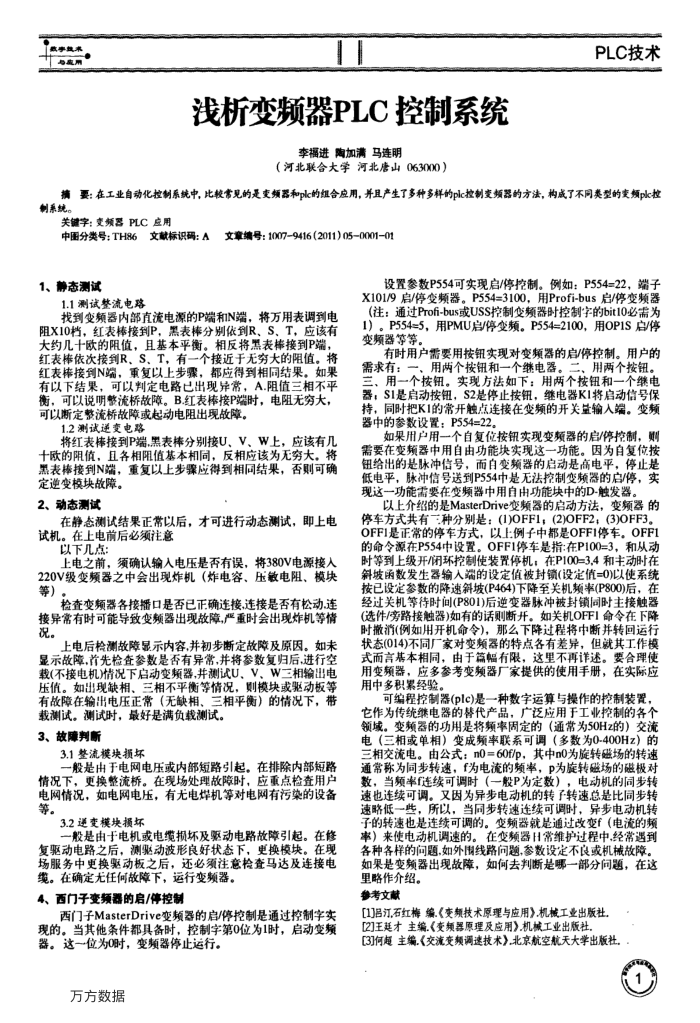

浅析变频器PLC控制系统
李福进陶加满马连明
（河北联合大学河北唐山063000）
中图分类号：TH86文献标识码：A文章编号：1007-9416（2011)05-0001-01
1、静态测试
1.1测试整流电路
找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。相反将黑表棒接到P端，红表棒依次接到R、S、T，有二个接近于无穷大的阻值。将红表棒接到N端，重复以上步骤，都应得到相同结果。如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。
1.2测试逆变电路
将红表接到P端.黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒接到N端，重复以上步骤应得到相同结果，否则可确
定逆变模块敏障。 2、动态测试
在静态测试结果正常以后，才可进行动态测试，即上电试机。在上电前后必须注意
以下几点：
上电之前，须确认输入电压是否有误，将380V电源接人 220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）
检查变频器各接播口是否已正确连接，连接是否有松动.连接异常有时可能导致变频器出现故障，严重时会出现炸机等情况。
上电后检测故障显示内容，并初步断定故障及原因。如未显示故障，首先检查参数是否有异常，并将参数复归后进行空载（不接电机情况下启动变频器，并测试U、V、W三相输出电压值。如出现缺相、三相不平衡等情况，则模块或驱动板等有故障在输出电压正常（无缺相、三相平衡）的情况下，带
载测试。测试时，最好是满负载测试。 3、故障判断
3.1整流模块损坏
一般是由王电网电压或内部短路引起。在排除内部短路情况下，更换整流桥。在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。
3.2逐变模块损坏
一般是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后，测驱动波形良好状态下，更换模块。在现场服务中更换驱动板之后，还必须注意检查马达及连接电
绝。在确定无任何故障下，运行变频器。 4、西门子变频器的启/停控制
西门子MasterDrive变频器的启/停控制是通过控制字实现的。当其他条件都具备时，控制字第0位为1时，启动变频器。这一位为0时，变频器停止运行。
方方数据
PLC技术
设置参数P554可实现启/停控制。例如：P554=22，端子 X101/9启/停变频器。P554=3100，用Profi-bus启/停变频器(注：通过Profi-bus或USS控制变频器时控制字的bit10必需为 1）。P554=5，用PMU启/停变频。P554=2100，用OP1S启/停变频器等等
有时用户需要用按钮实现对变频器的启/停控制。用户的需求有：一、用两个按钮和一个继电器。二、用两个按钮。三、用一个按钮。实现方法如下：用两个按钮和一个继电器，S1是启动按钮，S2是停止按钮，继电器K1将启动信号保持，同时把K1的常开触点连接在变频的开关量输入端。变频器中的参数设置：P554=22。
如果用户用一个自复位按钮实现变频器的启/停控制，则需要在变频器中用自由功能块实现这一功能。因为自复位按钮给出的是脉冲信号，而自变频器的启动是高电平，停止是低电平，脉冲信号送到P554中是无法控制变频器的启/停，实现这一功能需要在变频器中用自由功能块中的D-触发器。
以上介绍的是MasterDrive变频器的启动方法，变频器的停车方式共有二种分别是：(1)OFF1；(2)OFF2；(3)OFF3。 OFF1是正常的停车方式，以上例子中都是OFF1停车，OFF1 的命令源在P554中设置。OFF1停车是指：在P100=3，和从动时等到上级开/闭环控制使装置停机：在P100=3,4和主动时在斜坡函数发生器输人端的设定值被封锁(设定值=0)以使系统按已设定参数的降速斜坡(P464)下降至关机频率(P800)后，在经过关机等待时间(P801)后逆变器脉冲被封锁同时主接触器(选件/旁路接触器)如有的话则断开。如关机OFF1命令在下降时撤消例如用开机命令），那么下降过程将中断并转回运行状态(014)不同广家对变频器的特点各有差异，但就其工作模式而言基本相同，由于篇幅有限，这里不再详述。要合理使用变频器，应多参考变频器厂家提供的使用手册，在实际应用中多积累经验。
可编程控制器(plc)是一种数字运算与操作的控制装置，它作为传统继电器的替代产品，广泛应用于工业控制的各个领域。变频器的功用是将频率固定的（通常为50Hz的）交流电（三相或单相）变成频率联系可调（多数为0-400Hz）的三相交流电。由公式：n0=60f/p，其中n0为旋转磁场的转速通常称为同步转速，f为电流的频率，P为旋转磁场的磁极对数，当频率f连续可调时（一般P为定数），电动机的同步转速也连续可调。又因为异步电动机的转子转速总是比同步转速略低一些，所以，当同步转速连续可调时，异步电动机转子的转速也是连续可调的。变频器就是通过改变f（电流的频率）来使电动机调速的。在变频器日常维护过程中，经常遇到各种各样的问题，如外围线路问题，参数设定不良或机械故障。如果是变频器出现故障，如何去判断是哪一部分问题，在这
里略作介绍。参考文献
[1]局汀石红梅编《变频技术原理与应用》.机械工业出版社，[2]王英才主编.《变频器原理及应用》.机械工业出版社
[3]何主编《交流变频调速技术》.北京航空航天大学出版社。
