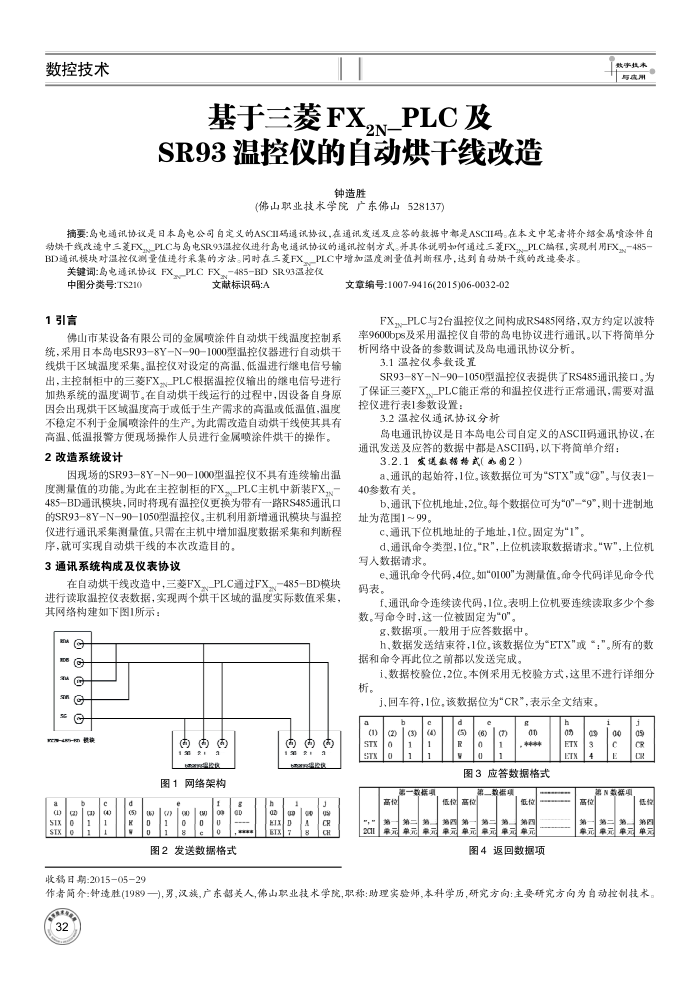

数控技术
基于三菱FX.NPLC 及
SR93温控仪的自动烘干线改造
钟造胜
(佛山职业技术学院广东佛山528137)
数事费与庆用
摘要：岛电道讯协议是日本岛电公司自定的ASClI码通讯协议，在通讯发运及应答的数据中部是ASCII码。在本文中笔者将介绍金属喷涂件白动烘干线改造中三荒FXPLC与岛电SR93温控仪进行岛电通试协议的通讯控制方式。并具体试明加何通过三效FXw_PLC编程，实现利用FX%-485-BD通讯模块对温控仪测量值进行采集的方法。同时在三菱FX，_PLC中增加温度测量值判断程序，达到自动烘干线的改造要求。
关键词：岛电通讯协议FX，_PLCFX-485-BDSR93温控仪中图分类号：TS210
文献标识码：A
文章编号:1007-9416(2015)06-0032-02
1引言
佛山市某设备有限公司的金属喷涂件自动烘干线温度控制系统，采用日本岛电SR93-8Y-N-90-1000型温控仪器进行自动烘干线烘干区域温度采集。温控仪对设定的高温、低温进行继电信号输出，主控制柜中的三菱FX-PLC根据温控仪输出的继电信号进行加热系统的温度调节。在自动烘干线运行的过程中，因设备自身原因会出现烘于区域湿度高于或低于生产需求的高温或低温值，温度不稳定不利于金属喷涂件的生产。为此需改造自动烘干线使其具有高温、低温报警方便现场操作人员进行金属喷涂件烘干的操作。
2改造系统设计
因现场的SR93-8Y-N-90-1000型温控仪不具有连续输出温度测量值的功能。为此在主控制柜的FX-PLC主机中新装FX, 485-BD通讯模块，同时将现有温控仪更换为带有一路RS485通讯口的SR93-8Y-N-90-1050型温控仪。主机利用新增通讯模块与温控仪进行通讯采集测量值。只需在主机中增加湿度数据采集和判断程
序，就可实现自动烘干线的本次改造目的。 3通讯系统构成及仪表协议
在自动烘干线改造中，三菱FX-PLC通过FX-485-BD模块进行读取湿控仪表数据，实现两个烘干区域的温度实际数值采集，其网络构建如下1所示：
@@@ n@ s?
rrs-8-m微换
)()3)(4) 51xoi
1
收稿日期：2015-05-29
克? 1321
图1网络架构图2发送数据格式
@ 82.
pae
EIX
FX_PLC与2台温控仪之间构成RS485网络，双方约定以波特率9600bps及采用温控仪自带的岛电协议进行通讯。以下将简单分析网络中设备的参数调试及岛电通讯协议分析。
3.1温控仪参数设置
SR93-8Y-N-90-1050型温控仪表提供了RS485通讯接口。为了保证三菱FX，PLC能正常的和温控仪进行正常通讯，需要对温控仪进行表1参数设置：
3.2温控仪通试协议分析
岛电通讯协议是目本岛电公司自定义的ASCII码通讯协议，在通讯发送及应答的数据中都是ASCI码，以下将简单介绍：
3.2.1发送报据格式（品园2）
a,通讯的起始符，1位。该数据位可为"STX"或“”。与仪表1-40参数有关，
b,通讯下位机地址，2位。每个数据位可为"0"=*9”，则十进制地址为范围1~99。
c.通讯下位机地址的子地址，1位。固定为"1"。
d,通讯命令类型，1位，“R"，上位机读取数据请求。"W"，上位机写人数据请求。
e.通讯命令代码，4位。如"0100"为测量值。命令代码详见命令代码表。
f、通讯命令连续读代码，1位。表明上位机要连续读取多少个参数。写命令时，这一位被固定为"0"。
g、数据项。一般用于应答数据中。
h，数据发送结束符，1位，该数据位为“ETX"或“；”。所有的数据和命令再此位之前都以发送完成。
1、数据校验位，2位。本例采用无校验方式，这里不进行详细分析
j.回车符，1位。该数据位为"CR”，表示全文结束。
(1)(2)
STX TK
高
(3)
(4)
aat
4元单元4元
(5) R
(6)(7) 0
n,****
图3应答数据格式
低例高位第第
低位
第三第四单元单元
图4返回数据项
09 ETX ETX
03 3 4
00
第N数供项
高位
第
第二第
05 CR
低格第P
单元单元单元单元
作者简介：钟遗胜(1989一)，男，汉族，广东部关人,佛山职业技术学院,职称：助理实验师，本科学历，研究方向：主要研究方向为自动控制技术，
