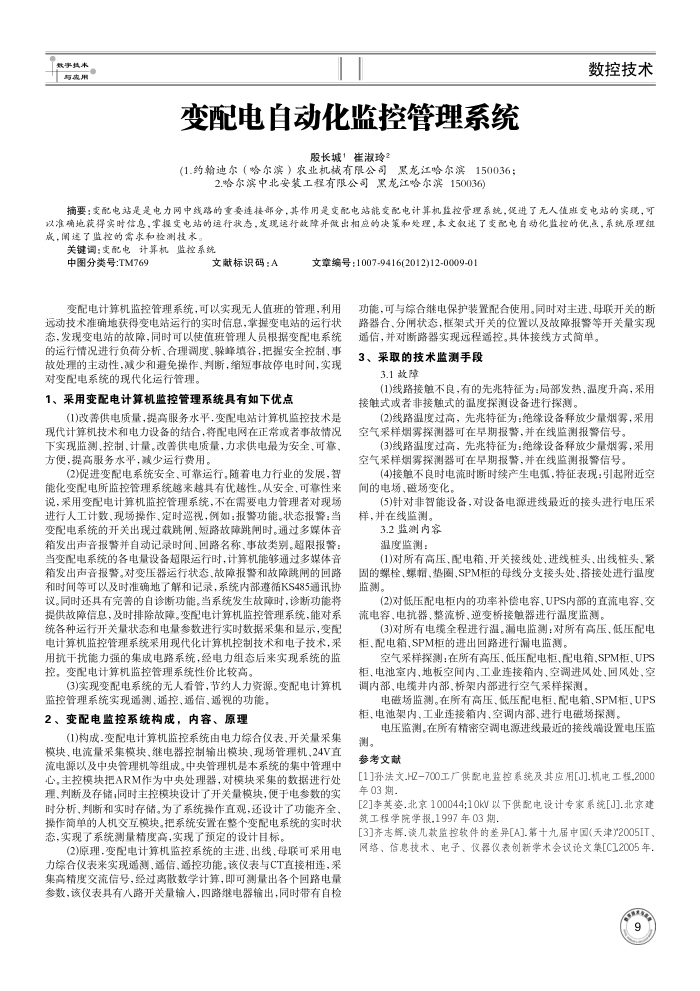

变配电自动化监控管理系统
股长城1崔淑玲2
(1.约翰迪尔（哈尔滨）农业机械有限公司
黑龙江哈尔滨
150036:
2.哈尔滨中北安装工程有限公司黑龙江哈尔滨150036)
数控技术
摘要：变配电站是是电力网中线路的重要连接部分，其作用是变配电站能变配电计算机监控管理系统，促进了无人值班变电站的实现，可以准确地获得实时信息，掌握变电站的运行状态，发现运行改障并做出相应的决策和处理，本文叙速了变配电自动化监控的优点，系统原理组成，阐逐了监控的需求和检测技术，
关键调：变配电计算机监控系统
中图分类号：TM769
文献标识码：A
文章编号：1007-9416(2012)12-0009-01
变配电计算机监控管理系统，可以实现无人值班的管理，利用远动技术准确地获得变电站运行的实时信息，掌握变电站的运行状态，发现变电站的故障，同时可以使值班管理人员根据变配电系统的运行情况进行负荷分析、合理调度、躲峰填谷，把握安全控制、事故处理的主动性，减少和通免操作、判断，缩短事故停电时间，实现对变配电系统的现代化运行管理。
1、采用变配电计算机监控管理系统具有如下优点
(1)改善供电质量，提高服务水平，变配电站计算机监控技术是现代计算机技术和电力设备的结合，将配电网在正常或者事故情况下实现监测、控制、计量。改善供电质量，力求供电最为安全、可靠、方便，提高服务水平，或少运行费用。
(2)促进变配电系统安全、可靠运行。随着电力行业的发展，智能化变配电所监控管理系统越来越具有优越性。从安全、可靠性来说，采用变配电计算机监控管理系统，不在需要电力管理者对现场进行人工计数，现场操作、定时巡视，例如：报警功能。状态报警：当变配电系统的开关出现过载跳闻、短路故障跳闸时。通过多媒体音箱发出声音报警并自动记录时间，回路名称、事故类别。超限报警：当变配电系统的各电量设备超限运行时，计算机能够通过多媒体音箱发出声音报警。对变压器运行状态、故障报警和故障跳闸的回路和时间等可以及时准确地了解和记录，系统内部遵循KS485通讯协议。同时还具有完善的自诊断功能。当系统发生故障时，诊断功能将提供故障信息，及时排除故障。变配电计算机监控管理系统，能对系统各种运行开关量状态和电量参数进行实时数据采集和显示，变配电计算机监控管理系统采用现代化计算机控制技术和电子技术，采用抗干扰能力强的集成电路系统，经电力组态后来实现系统的监控。变配电计算机监控管理系统性价比较高。
(3)实现变配电系统的无人看管，节约人力资源。变配电计算机
监控管理系统实现通测、通控、遥信、遥视的功能。 2、变配电监控系统构成，内容、原理
(1)构成.变配电计算机监控系统由电力综合仪表、开关量采集模块、电流量采集模块、继电器控制输出模块、现场管理机，24V直流电源以及中央管理机等组成。中央管理机是本系统的集中管理中心，主控模块把ARM作为中央处理器，对模块采集的数据进行处理，判新及存诺，同时主择提块设计广并关量模块，便主电签数的时分析、判断和实时存储。为了系统操作直观，还设计了功能齐全，操作简单的人机交互模块。把系统安置在整鉴个变配电系统的实时状态，实现了系统测量精度高，实现了预定的设计目标。
(2)原理.变配电计算机监控系统的主进、出线、母联可采用电力综合仪表来实现通测、遥信、遥控功能。该仪表与CT直接相连，采集高精度交流信号，经过离散数学计算，即可测量出各个回路电量参数，该仪表具有八路开关量输人，四路继电器输出，同时带有自检
功能，可与综合继电保护装置配合使用。同时对主进、母联开关的断路器合、分闻状态，框架式开关的位置以及故障报警等开关量实现
通信，并对断路器实现远程遥控。具体接线方式简单。 3、采取的技术监测手段
3.1故障
(1)线路接够不良，有的先兆特征为：局部发热、温度升高，采用接触式或者非接触式的温度探测设备进行探测
(2)线路温度过高，先兆特征为：绝缘设备释放少量烟雾，采用空气采样烟雾探测器可在早期报警，并在线监测报警信号。
(3)线路温度过高，先兆特征为：绝缘设备释放少量烟雾，采用空气采样烟雾探测器可在早期报警，并在线监测报警信号。
(4)接触不良时电流时断时续产生电弧，特征表现：引起附近空间的电场、磁场变化。
(5)针对非智能设备，对设备电源进线最近的接头进行电压采样，并在线监测。
3.2监测内容温度监测：
(1)对所有高压、配电箱、开关接线处、进线桩头、出线桩头、案固的螺栓、螺帽，垫圈，SPM柜的母线分支接头处，搭接处进行温度监测。
(2)对低压配电柜内的功率补偿电容，UPS内部的直流电容.交流电容、电抗器、整流桥、逆变桥接触器进行温度监测。
(3)对所有电缆全程进行温。漏电监测：对所有高压、低压配电柜.配电箱，SPM柜的进出回路进行漏电监测
空气采样探测：在所有高压、低压配电柜、配电箱、SPM柜、UPS 柜、电池室内，地板空间内、工业连接箱内、空调进风处、回风处、空调内部，电缆井内部，桥架内部进行空气采样探测
电磁场监测。在所有高压、低压配电柜、配电箱、SPM柜，UPS 柜、电池架内、工业连接箱内、空调内部、进行电磁场探测。
电压监测。在所有精密空调电源进线最近的接线端设置电压监测。
参考文献
[1]孙法文.HZ-700工厂供配电监控系统及其应用[J].机电工程,2000 年03期，
[2]李英姿.北京100044;10kV以下供配电设计专家系统[J].北京建筑工程学院学报.1997年03期
[3]齐志辉.谈儿款监控软件的差异[A].第十九届中国(天津】2005IT、网络、信息技术、电子、仪器仪表创新学术会议论文集[C12005年.
