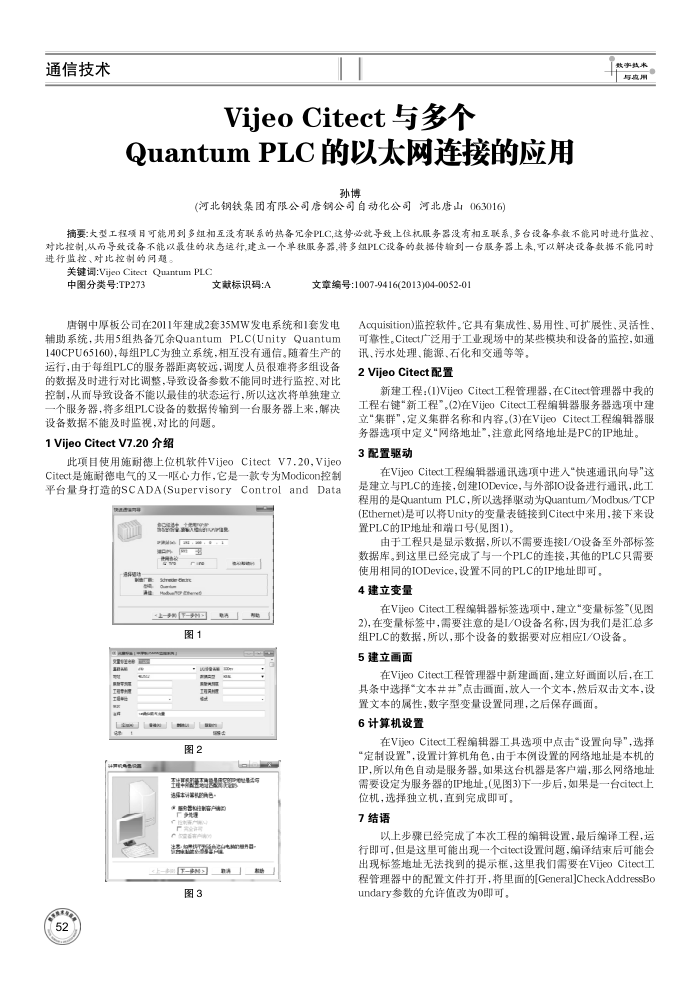

通信技术
Vijeo Citect 与多个
Quantum PLC的以太网连接的应用
孙博
(河北钢铁集团有限公司唐钢公司自动化公司河北唐山063016)
摘要：大型工程项目可能用到多组相互没有联系的热备元余PLC达势必就导致上住机服务器没有相互联系，多台设备参数不能同时进行监控对比控制从而导致设备不能以最佳的状态运行建立一个单独服务器,将多组PLC设各的数据传输到一台服务器上来，可以解决设备数据不能同时进行监控、对比控制的问题。
关键调]:Vijeo Citect Quantum PLC 中图分类号：TP273
文献标识码：A
文章编号:1007-9416(2013)04-0052-01
唐钢中厚板公司在2011年建成2套35MW发电系统和1套发电辅助系统，共用5组热备元余QuantumPLC(UnityQuantum 140CPU65160)，每组PLC为独立系统，相互没有通信。随着生产的运行，由于每组PLC的服务器距离较远，调度人员很难将多组设备的数据及时进行对比调整，导致设备参数不能同时进行监控、对比控制，从而导致设备不能以最佳的状态运行，所以这次将单独建立个服务器，将多组PLC设备的数据传输到一台服务器上来，解决
设备数据不能及时监视，对比的问题。 1VijeoCitectV7.20介绍
此项目使用施耐德上位机软件VijeoCitectV7.20，Vijeo Citect是施耐德电气的又一呕心力作，它是一款专为Modicon控制平台量身打造的SCADA(SupervisoryControlandData
-±98[F=98-
图1
aRa
ea
eas 图2
经球华限的质定限公号原本评等的典色
法器：电组热B
[0]
图3
BA
Acquisition)监控软件。它具有集成性，易用性、可扩展性，灵活性可靠性。Citect广泛用于工业现场中的某此模块和设备的监控，如通
讯、污水处理、能源、石化和交通等等。 2VijeoCitect配置
新建工程：(1)Vijeo Citect工程管理器，在Citect管理器中我的工程右键“新工程”(2)在ViieoCitect工程编辑器服务器选项中建立"集群”，定义集群名称和内容。(3)在VijeoCitect工程编辑器服
务器选项中定义“网络地址”，注意此网络地址是PC的IP地址。 3配置驱动
在ViieoCitect工程编辑器通讯选项中进入“快速通讯向导这是建立与PLC的连接，创建IODevice，与外部IO设备进行通讯，此工程用的是QuantumPLC，所以选择驱动为Quantum/Modbus/TCP(Ethernet)是可以将Unity的变量表链接到Citect中来用，接下来设置PLC的IP地址和端口号(见图1)。
由于工程只是显示数据，所以不需要连接I/O设备至外部标签数据库。到这里已经完成了与一个PLC的连接，其他的PLC只需要
使用相同的IODevice，设置不同的PLC的IP地址即可， 4建立变量
在VijeoCitect工程编辑器标签选项中，建立“变量标签"(见图 2),在变量标签中，需要注意的是1/O设备名称，因为我们是汇总多
组PLC的数据，所以，那个设备的数据要对应相应I/O设备。 5建立画面
在VijeoCitect工程管理器中新建画面，建立好画面以后，在工具条中选择“文本#井”点击画面，放人一个文本，然后双击文本，设
置文本的属性，数字型变量设置同理，之后保存画面。 6计算机设置
在VijeoCitect工程编辑器工具选项中点击“设置向导"，选择“定制设置”，设置计算机角色，由于本例设置的网络地址是本机的 IP，所以角色自动是服务器，如果这台机器是客户端，那么网络地址需要设定为服务器的IP地址。(见图3)下一步后，如果是一台citect上
位机，选择独立机，直到完成即可， 7结语
以上步骤已经完成了本次工程的编辑设置，最后编译工程，运行即可，但是这里可能出现一个citect设置问题，编译结束后可能会出现标签地址无法找到的提示，这里我们需要在VijeoCitect工程管理器中的配置文件打开，将里面的[General]CheckAddressBo undary参数的允许值改为o即可，
