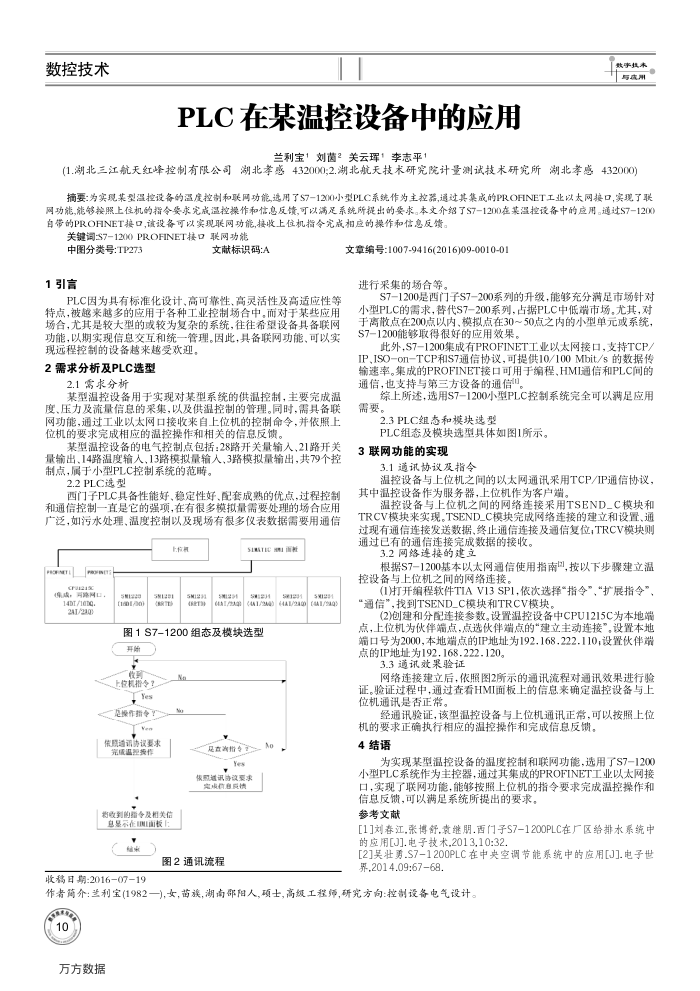

数控技术
PLC 在某温控设备中的应用
数事投本与庆用
兰利宝1刘茵2关云珲1李志平1
(1.湖北三江航天红峰控制有限公司湖北孝感432000;2.湖北航天技术研究院计量测试技术研究所湖北孝感432000) 摘要：为实现某型温控设备的温度控制和联网功能选用了S7一1200-小型PLC系统作为主控器通过其集或的PROFINET工业以太网接口，实现了联
网功能,能够按照上住机的指令要求究成温控操作和信息反馈，可以满足系统所提出的要求。本文介绍了S7-1200在某温控设备中的应用。通过S7-1200 自带的PROHNET接口，该设备可以实现联网功能,接收上位机指令究成相应的操作和信息反馈。
关键调:S7-1200PROFINET接口联网功能
中图分类号：TP273 1引言
文献标识码：A
PLC因为具有标准化设计、高可靠性、高灵活性及高适应性等特点，被越来越多的应用于各种工业控制场合中。而对于某些应用场合，尤其是较大型的或较为复杂的系统，往往希望设备具备联网功能，以期实现信息交互和统一管理。因此，具备联网功能，可以实
现远程控制的设备越来越受欢迎。 2需求分析及PLC选型
2.1需求分析
某型温控设备用于实现对某型系统的供温控制，主要完成温度、压力及流量信息的采集，以及供湿控制的管理。同时，需具备联网功能，通过工业以太网口接收来自上位机的控制命令，并依照上位机的要求完成相应的温控操作和相关的信息反馈。
某型温控设备的电气控制点包括：28路开关量输入，21路开关量输出、14路温度输人，13路模拟量输人，3路模拟量输出，共79个控制点，属于小型PLC控制系统的范畴。
2.2PLC选型
西门子PLC具各性能好、稳定性好、配套成熟的优点，过程控制和通信控制一直是它的强项，在有很多模拟量需要处理的场合应用广泛，如污水处理、温度控制以及现场有很多仪表数据需要用通信
机
PeOE
（商 14f/1ene 241/240
Sm1229(1D1/a0)
SNtae(88T
SN13(8RT3)
SIRITIC SRI il
5a
S1
6441249)(401/28)6441/2400(A1/249
图1S7-1200组态及模块选型
开险收到上位机指令？ Tfes
是操作指令了
保照通调协议要求完质温塑损作
物收到的指令及相关信息量示在面板1：
是直指
Yes
依照道讯协改要求完或价8原馈
图2通讯流程
收稿日期：201607-19
文章编号:1007-9416(2016)09-0010-01 进行采集的场合等。
S7-1200是西门子S7-200系列的升级，能够充分满足市场针对小型PLC的需求，替代S7-200系列，占据PLC中低端市场，尤其，对于离散点在200点以内，模拟点在30~50点之内的小型单元或系统， S7-1200能够取得很好的应用效果
此外，S7-1200集成有PROFINET工业以太网接口，支持TCP/ IP，ISO-on-TCP和S7通信协议，可提供10/100Mbit/s的数据传输速率。集成的PROFINET接口可用于编程，HMI通信和PLC间的通信，也支持与第三方设备的通信"
综上所述，选用S7-1200小型PLC控制系统完全可以满足应用需要。
2.3PLC组态和模块选型
PLC组态及模块选型具体如图1所示。 3联网功能的实现
3.1通试协议及指今
温控设备与上位机之间的以太网通讯采用TCP/IP通信协议，其中温控设备作为服务器，上位机作为客户端。
温控设备与上位机之间的网络连接采用TSEND_C模块和 TRCV模块来实现。TSEND_C模块完成网络连接的建立和设置通过现有通信连接发送数据、终止通信连接及通信复位，TRCV模块则通过已有的通信连接完成数据的接收。
3.2网路络连接的建立
根据S7-1200基本以太网通信使用指南，按以下步骤建立温控设备与上位机之间的网络连接，
(1打开编程软件TIAV13SP1.依次选择"指令”、“扩展指令”“通信”，找到TSEND_C模块和TRCV模块。
(2)创建和分配连接参数。设置温控设备中CPU1215C为本地端点，上位机为伙伴端点，点选伙伴端点的“建立主动连接”。设置本地端口号为2000，本地端点的IP地址为192.168.222.110，设置伙伴端点的IP地址为192.168.222.120。
3.3通试效果验证
网络连接建立后，依照图2所示的通讯流程对通讯效果进行验证。验证过程中，通过查看HMI面板上的信息来确定温控设备与上位机通讯是否正常
经通讯验证，该型温控设备与上位机通讯正常，可以按照上位
机的要求正确执行相应的温控操作和完成信息反馈。 4结语
为实现某型温控设备的湿度控制和联网功能，选用了S7-一1200 小型PLC系统作为主控器，通过其集成的PROFINET工业以太网接口，实现了联网功能，能够按照上位机的指令要求完成温控操作和
信息反馈，可以满足系统所提出的要求，参考文献
[1]刘春江.张博舒.袁继朋.西门子S7-1200PLC在厂区给排水系统中的应用[3].电子技术,2013,10:32
[2]吴壮勇.S7-1200PLC在中央空调节能系统中的应用[J].电子世界.2014.09:6768.
作者简介：兰利宝(1982一).女，苗族,湖南部阳人,颈士，高级工程师,研究方向：控设备电气设计。万方数据
