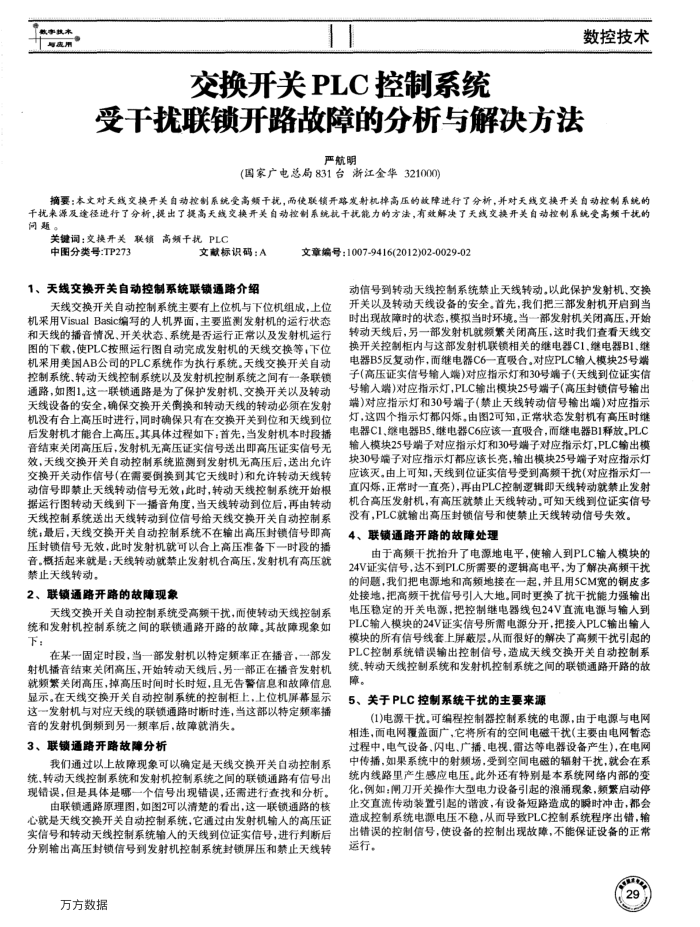

交换开关PLC控制系统
数控技术
受干扰联锁开路故障的分析与解决方法
严航明
(国家广电总局831台浙江金华321000)
摘要：本文对天线交换开关自动控制系统受高频干抗，西使联锁开路发射机撑高压的效障进行了分析，并对天线交换开关自动控制系统的干扰来源及途径进行了分析，提出了提高天线交换开关自动控制系统就干扰能力的方法，有效解决了天线交换开关自动控制系统受高频干扰的同题。
关键词：交换开关联锁高频干扰PLC
中图分类号：TP273
文献标识码：A
1、天线交换开关自动控制系统联锁通路介绍
文章编号：1007-9416(2012)02-0029-02
动信号到转动天线控制系统禁止天线转动。以此保护发射机、交换
天线交换开关自动控制系统主要有上位机与下位机组成，上位
机采用VisualBasic编写的人机界面，主要监测发射机的运行状态和天线的播音情况、开关状态，系统是否运行正常以及发射机运行图的下载，使PLC按照运行图自动完成发射机的天线交换等，下位机采用美国AB公司的PLC系统作为执行系统。天线交换开关自动控制系统、转动天线控制系统以及发射机控制系统之间有一条联锁通路，如图1。这一联锁通路是为了保护发射机、交换开关以及转动天线设备的安全，确保交换开关倒换和转动天线的转动必须在发射机没有合上高压时进行，同时确保只有在交换开关到位和天线到位后发射机才能合上高压，其具体过程如下：首先，当发射机本时段插音结束关闭高压后，发射机无高压证实信号送出即高压证实信号无效，天线交换开关自动控制系统监测到发射机无高压后，送出允许交换开关动作信号（在需要倒换到其它天线时）和允许转动天线转动信号即禁止天线转动信号无效，此时，转动天线控制系统开始根据运行图转动天线到下一播音角度，当天线转动到位后，再由转动天线控制系统送出天线转动到位信号给天线交换开关自动控制系统；最后，天线交换开关自动控制系统不在输出高压射锁信号即高压封锁信号无效，此时发射机就可以合上高压准备下一时段的播音。概括起来就是：天线转动就禁止发射机合高压，发射机有高压就禁止天线转动。
2、联锁通路开路的故障现象
天线交换开关自动控制系统受高频干扰，而使转动天线控制系
统和发射机控制系统之间的联锁通路开路的故障。其故障现象如下
在某一固定时段，当一部发射机以特定频率正在播音，一部发射机播音结束关闭高压，开始转动天线后，另一部正在播音发射机就频繁关闭高压，掉高压时间时长时短，且无告警信息和故障信息显示。在天线交换开关自动控制系统的控制柜上，上位机屏幕显示这一发射机与对应天线的联锁通路时断时连，当这部以特定频率描
音的发射机倒频到另一频率后，故障就消失。 3、联锁通路开路故障分析
我们通过以上故障现象可以确定是天线交换开关自动控制系统、转动天线控制系统和发射机控制系统之间的联锁通路有信号出现错误，但是具体是哪一个信号出现错误，还需进行查找和分析。
心就是天线交换开关自动控制系统，它通过由发射机输人的高压证实信号和转动天线控制系统输人的天线到位证实信号，进行判断后分别输出高压封锁信号到发射机控制系统封锁屏压和禁止天线转
万方数据
开关以及转动天线设备的安全。首先，我们把三部发射机开启到当时出现故障时的状态，模拟当时环境。当一部发射机关闭高压，开始转动天线后，另一部发射机就频累关闭高压，这时我们查看天线交换开关控制柜内与这部发射机联锁相关的继电器C1、继电器B1、维电器B5反复动作，而继电器C6一直吸合。对应PLC输人模块25号端子(高压证实信号输人端)对应指示灯和30号端子(天线到位证实信号输入端)对应指示灯，PLC输出模块25号端子（高压封锁信号输出端）对应指示灯和30号端子（禁止天线转动信号输出端）对应指示灯，这四个指示灯都闪炼。由图2可知，正常状态发射机有高压时继电器C1、继电器B5、继电器C6应该一直吸合，而继电器B1释放，PLC 输人模块25号端子对应指示灯和30号端子对应指示灯，PLC输出模块30号端子对应指示灯都应该长亮，输出模块25号端子对应指示灯应该灭。由上可知，天线到位证实信号受到高频干扰（对应指示灯直闪炼，正常时一直亮)，再由PLC控制逻辑即天线转动就禁止发射机合高压发射机，有高压就禁止天线转动。可知天线到位证实信号
没有，PLC就输出高压封锁信号和使禁止天线转动信号失效。 4、联锁通路开路的故障处理
由于高频干扰拍升了电源地电平，使输人到PLC输人模块的 24V证实信号，达不到PLC所需要的逻辑高电平，为了解决高频干扰的间题，我们把电源地和高额地接在一起，并且用5CM宽的铜皮多处接地，把高频干扰信号引人大地。同时更换了抗干扰能力强输出电压稳定的开关电源，把控制继电器线包24V直流电源与输人到 PLC输入模块的24V证实信号所需电源分开，把接人PLC输出输人模块的所有信号线套上屏蔽层。从而很好的解决了高频干扰引起的 PLC控制系统错误输出控制信号，造成天线交换开关自动控制系统、转动天线控制系统和发射机控制系统之间的联锁通路开路的故障。
5、关于PLC控制系统干扰的主要来源
(1电源干扰。可缩程控制器控制系统的电源，由于电源与电网相连，面电网覆盖面广，它将所有的空间电磁干扰（主要由电网暂态过程中，电气设备、闪电、广播，电视、雷达等电器设备产生），在电网中传播，如果系统中的射频场，受到空间电磁的辐射干扰，就会在系统内线路里产生感应电压。此外还有特别是本系统网络内部的变化，例如：闸刀开关操作大型电力设备引起的浪涌现象，频紧肩动停止交直流传动装置引起的谐波，有设备短路造成的膜时冲击，都会造成控制系统电源电压不稳，从而导致PLC控制系统程序出错，辑出错误的控制信号，使设备的控制出现故障，不能保证设备的正常运行。
