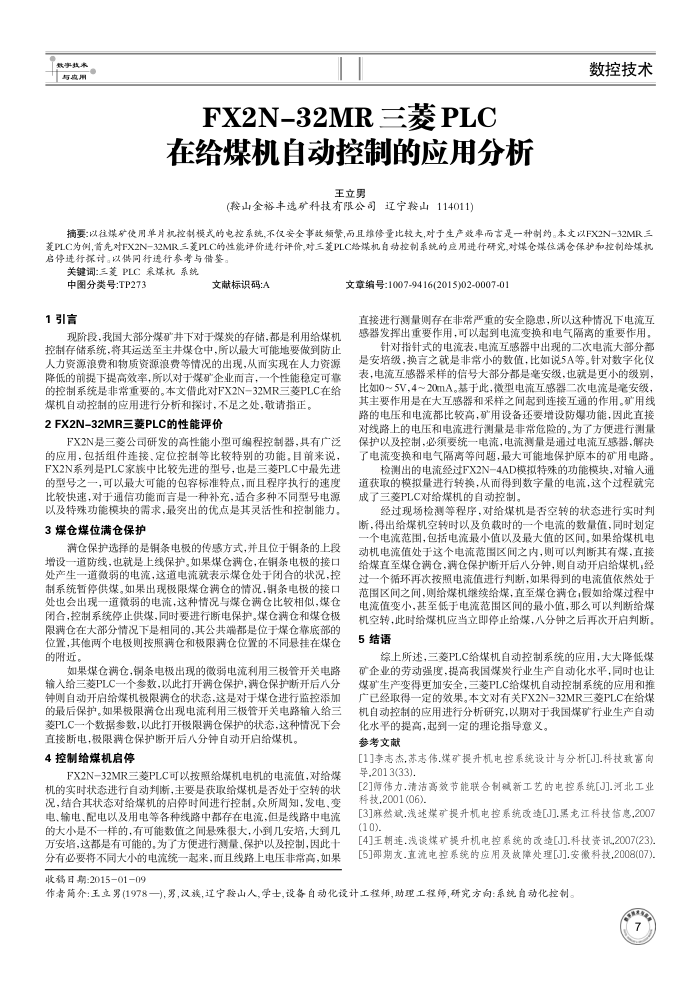

FX2N-32MR三菱PLC
在给煤机自动控制的应用分析
王立男
(鞍山金裕丰选矿科技有限公司辽宁鞍山114011)
数控技术
摘要:以往煤矿使用单片机控制模式的电控系统,不仅安全事改频繁，而且炸修量比较大，对于生产效率而言是一种制约。本文以FX2N一32MR三菱PLC为例，首先对FX2N-32MR三菱PLC的性能评价进行评价,对三差PLC给煤机自动控制系统的应用进行研究,对煤仓煤位满仓保护和控制给煤机启停进行探讨。以供同行进行参考与借鉴。
关键词:三菱PLC采煤机系统
中图分类号：TP273 1引言
文献标识码:A
现阶段，我国大部分煤矿并下对于煤炭的存储，都是利用给煤机控制存储系统，将其运送至主并煤仓中，所以最大可能地要做到防止人力资源浪费和物质资源浪费等情况的出现，从而实现在人力资源降低的前提下提高效率，所以对于煤矿企业而言，一个性能稳定可靠的控制系统是非常重要的。本文借此对FX2N-32MR三菱PLC在给
煤机自动控制的应用进行分析和探过，不足之处，敬请指正， 2FX2N-32MR三菱PLC的性能评价
FX2N是三菱公司研发的高性能小型可编程控制器，具有广泛的应用，包括组件连接、定位控制等比较特别的功能。目前来说， FX2N系列是PLC家族中比较先进的型号，也是三菱PLC中最先进的型号之一，可以最大可能的包容标准特点，而且程序执行的速度比较快速，对于通信功能而言是一种补充，适合多种不同型号电源以及特殊功能模块的需求，最突出的优点是其灵活性和控制能力。 3煤仓煤位满仓保护
满仓保护选择的是铜条电极的传感方式，并且位于钥条的上段增设一道防线，也就是上线保护。如果煤仓满仓，在铜条电极的接口处产生一道微弱的电流，这道电流就表示煤仓处于闭合的状况，控制系统暂停供煤。如果出现极限煤仓满仓的情况，铜条电极的接口处也会出现一道微弱的电流，这种情况与煤仓满仓比较相似，煤仓闭合，控制系统停止供煤，同时要进行断电保护。煤仓满仓和煤仓极限满仓在大部分情况下是相同的，其公共端都是位于煤仓靠底部的位置，其他两个电极则按照满仓和极限满仓位置的不同悬挂在煤仓的附近。
如果煤仓满仓，铜条电极出现的微弱电流利用三极管开关电路输人给三菱PLC一个参数，以此打开满仓保护，满保护断开后八分钟则自动开启给煤机极限满仓的状态，这是对于煤仓进行监控添加的最后保护。如果极限满仓出现电流利用三极管开关电路输人给三菱PLC一个数据参数，以此打开极限满仓保护的状态，这种情况下会
直接断电，极限满仓保护断开后八分钟自动开启给煤机。 4控制给煤机启停
FX2N-32MR三菱PLC可以按照给煤机电机的电流值，对给煤机的实时状态进行自动判断，主要是获取给煤机是否处于空转的状况，结合其状态对给煤机的启停时间进行控制。众所周知，发电、变电、输电、配电以及用电等各种线路中都存在电流，但是线路中电流的大小是不一样的，有可能数值之间悬殊很大，小到几安培，大到几万安培，这都是有可能的，为了方使进行测量、保护以及控制，因此十分有必要将不同大小的电流统一起来，而且线路上电压非常高，如果收稿日期：2015-01-09
文章编号：1007-9416(2015)02-0007-0)
直接进行测量则存在非常严重的安全隐患，所以这种情况下电流互感器发择出重要作用，可以起到电流变换和电气隔离的重要作用，
针对指针式的电流表，电流互感器中出现的二次电流大部分都是安培级，换言之就是非常小的数值，比如说5A等。针对数字化仪表，电流互感器采样的信号大部分都是毫安级，也就是更小的级别，比如0~5V,4~20mA。基于此，微型电流互感器二次电流是毫安级，其主要作用是在大互感器和采样之间起到连接互通的作用。矿用线路的电压和电流都比较高，矿用设备还要增设防爆功能，因此直接对线路上的电压和电流进行测量是非常危险的。为了方使进行测量保护以及控制，必须要统一电流，电流测量是通过电流互感器，解决了电流变换和电气隔离等间题，最大可能地保护原本的矿用电路。
检测出的电流经过FX2N-4AD模拟特殊的功能模块，对输人通道获取的模拟量进行转换，从而得到数字量的电流，这个过程就完成了三菱PLC对给煤机的自动控制，
经过现场检测等程序，对给煤机是否空转的状态进行实时判断，得出给煤机空转时以及负载时的一个电流的数量值，同时划定-个电流范围，包括电流最小值以及最大值的区间。如果给煤机电动机电流值处于这个电流范围区间之内，则可以判断其有煤，直接给煤直至煤仓满仓，满仓保护断开后八分钟，则自动开启给煤机，经过一个循环再次按照电流值进行判断，如果得到的电流值依然处于范围区间之间，则给煤机继续给煤，直至煤仓满仓，假如给煤过程中电流值变小，甚至低于电流范围区间的最小值，那么可以判断给煤机空转，此时给煤机应当立即停止给煤，八分钟之后再次开启判断。
5结语
综上所述，三菱PLC给煤机自动控制系统的应用，大大降低煤矿企业的劳动强度，提高我国煤炭行业生产自动化水平，同时也让煤矿生产变得更加安全，三菱PLC给煤机自动控制系统的应用和推广已经取得一定的效果。本文对有关FX2N-32MR三菱PLC在给煤机自动控制的应用进行分析研究，以期对于我国煤矿行业生产自动
化水平的提高，起到一定的理论指导意义。参考文献
[1]李志杰，苏志伟.煤矿提升机电控系统设计与分析[J门科技致富向导.2013(33)
[2]师伟力.清洁高效节能联合制城新工艺的电控系统[J].河北工业科技,2001(06)
[3]麻然斌.浅述煤矿提升机电控系统改造[J].黑龙江科技临惠,2007(10)
[4]主朝连.浅谈煤矿提升机电控系统的改造[J].科技资讯,2007(23)[5]部期友.直流电控系统的应用及故障处理[3].安微科技,2008(07)
作者简介：王立男(1978一),男，汉族,辽宁鞍山人，学士,设备自动化设计工程师,助理工程师,研究方向：系统自动化控制
