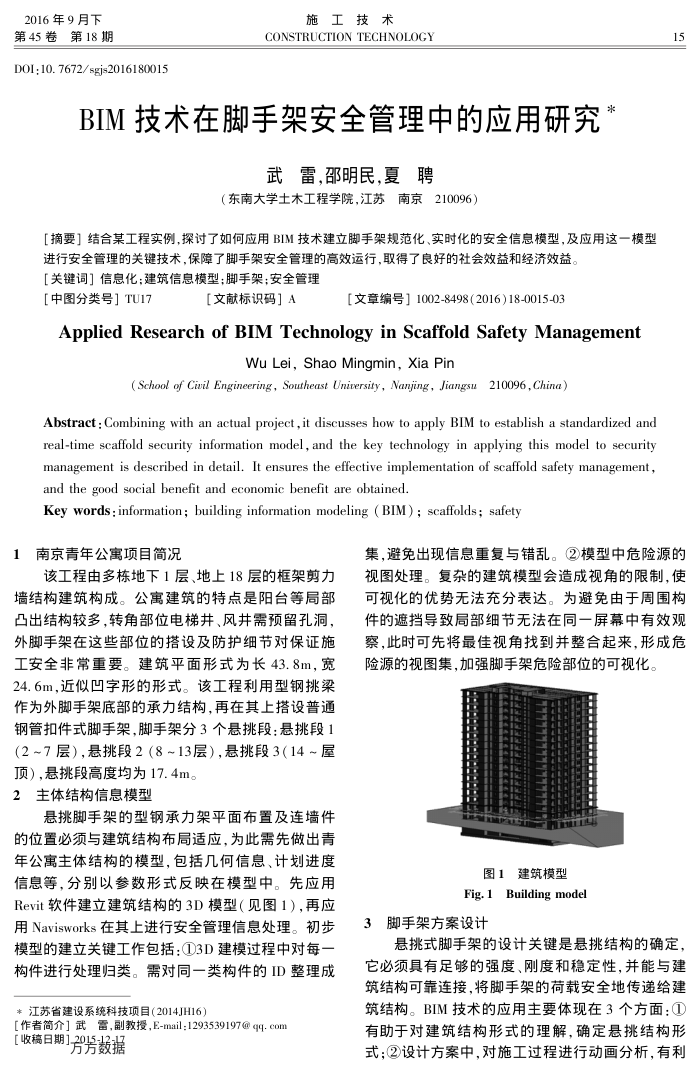

2016年9月下第45卷第18期
DOI:10.7672/sgjs2016180015
施工技术
CONSTRUCTION TECHNOLOGY
BIM 技术在脚手架安全管理中的应用研究
武雷，邵明民，夏聘
（东南大学土木工程学院，江苏南京210096）
【摘要】结合某工程实例，探讨了如何应用BIM技术建立脚手架规范化、实时化的安全信息模型，及应用这一模型
进行安全管理的关键技术，保障了脚手架安全管理的高效运行，取得了良好的社会效益和经济效益。【关键词］信息化；建筑信息模型；脚手架；安全管理
【中图分类号］TU17
【文献标识码］A
[文章编号】1002-8498（2016）18-0015-03
AppliedResearchofBIMTechnologyinScaffoldSafetyManagement
Wu Lei,Shao Mingmin,Xia Pin
(School of Ciwil Engineering,Southeast Unirersity,Nanjing,Jiangsu210096,China）
Abstract : Combining with an actual project,it discusses how to apply BIM to establish a standardized and real-time scaffold security information model, and the key technology in applying this model to security management is described in detail. It ensures the effective implementation of scaffold safety management, and the good social benefit and economic benefit are obtained
Key words:information;building information modeling（BIM); scaffolds; safety
1南京青年公寓项目简况
该工程由多栋地下1层、地上18层的框架剪力墙结构建筑构成。公寓建筑的特点是阳台等局部凸出结构较多，转角部位电梯井、风井需预留孔洞，外脚手架在这些部位的搭设及防护细节对保证施工安全非常重要。建筑平面形式为长43.8m，宽 24.6m，近似凹字形的形式。该工程利用型钢挑梁作为外脚手架底部的承力结构，再在其上搭设普通钢管扣件式脚手架，脚手架分3个悬挑段：悬挑段1（2~7层），悬挑段2（813层），悬挑段3（14~屋
顶），悬挑段高度均为17.4m。 2主体结构信息模型
悬挑脚手架的型钢承力架平面布置及连墙件的位置必须与建筑结构布局适应，为此需先做出青年公寓主体结构的模型，包括几何信息、计划进度信息等，分别以参数形式反映在模型中。先应用 Revit软件建立建筑结构的3D模型（见图1），再应用Navisworks在其上进行安全管理信息处理。初步模型的建立关键工作包括：（13D建模过程中对每构件进行处理归类。需对同一类构件的ID整理成
*江苏省建设系统科技项目（2014JH16）
【作者简介】武雷，副教授，E-mail1293539197@qq.com[收横目期芳数据
15
集，避免出现信息重复与错乱。②模型中危险源的视图处理。复杂的建筑模型会造成视角的限制，使可视化的优势无法充分表达。为避免由于周围构件的遮挡导致局部细节无法在同一屏幕中有效观察，此时可先将最佳视角找到并整合起来，形成危险源的视图集，加强脚手架危险部位的可视化，
图1建筑模型
Fig.1 Building model
3脚手架方案设计
悬挑式脚手架的设计关键是悬挑结构的确定它必须具有足够的强度、刚度和稳定性，并能与建筑结构可靠连接，将脚手架的荷载安全地传递给建筑结构。BIM技术的应用主要体现在3个方面：① 有助于对建筑结构形式的理解，确定悬挑结构形式；②设计方案中，对施工过程进行动画分析，有利
