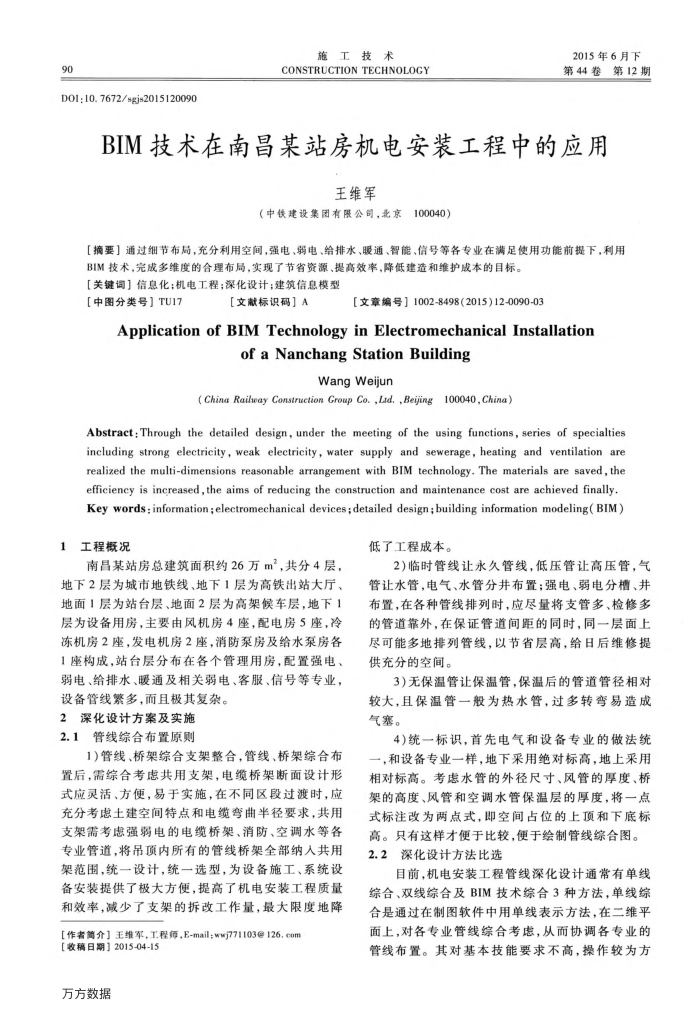

06
D01: 10. 7672/sgjs2015120090
施工技术
CONSTRUCTION TECHNOLOGY
2015年6月下第44卷第12期
BIM技术在南昌某站房机电安装工程中的应用
王维军
（中铁建设集团有限公司，北京100040）
[摘要】通过细节布局，充分利用空间，强电、弱电、给排水、暖通、智能、信号等各专业在满足使用功能前提下，利用
BIM技术，完成多维度的合理布局，实现了节省资源、提高效率，降低建造和维护成本的目标。【关键词】信息化；机电工程；深化设计；建筑信息模型
【中图分类号】TU17
[文献标识码］A
【文章编号】1002-8498（2015)12-0090-03
ApplicationofBIMTechnologyinElectromechanicalInstallation
of aNanchangStationBuilding
WangWeijun
(China Railweay Construction Group Co. ,Lid. ,Bejing100040, China)
Abstract:Through the detailed design, under the meeting of the using functions, series of specialties including strong electricity, weak electricity, water supply and sewerage, heating and ventilation are realized the multi-dimensions reasonable arrangement with BIM technology. The materials are saved,the efficiency is increased,the aims of reducing the construction and maintenance cost are achieved finally. Key words:information;electromechanical devices;detailed design;building information modeling(BlM)
1工程概况
南昌某站房总建筑面积约26万m，共分4层，地下2层为城市地铁线、地下1层为高铁出站大厅、地面1层为站台层、地面2层为高架候车层，地下1 层为设备用房，主要由风机房4座，配电房5座，冷冻机房2座，发电机房2座，消防泵房及给水泵房各 1座构成，站台层分布在各个管理用房，配置强电、弱电、给排水、暖通及相关弱电、客服、信号等专业，设备管线繁多，而且极其复杂。
2深化设计方案及实施 2.1管线综合布置原则
1)管线、桥架综合支架整合，管线、桥架综合布置后，需综合考虑共用支架，电缆桥架断面设计形式应灵活、方便，易于实施，在不同区段过渡时，应充分考患土建空间特点和电缆弯曲半径要求，共用支架需考虑强弱电的电缆桥架、消防、空调水等各专业管道，将吊项内所有的管线桥架全部纳人共用架范围，统一设计，统一选型，为设备施工、系统设备安装提供了极大方便，提高了机电安装工程质量和效率，减少了支架的拆改工作量，最大限度地降
[作者简介］王维军，工程师，E-mail;wwj771103@126.com
[收稿日期】2015-04-15 万方数据
低了工程成本。
2)临时管线让永久管线，低压管让高压管，气管让水管，电气、水管分井布置；强电、弱电分槽、井布置，在各种管线排列时，应尽量将支管多、检修多的管道靠外，在保证管道间距的同时，同一层面上尽可能多地排列管线，以节省层高，给日后维修提供充分的空间。
3)无保温管让保温管，保温后的管道管径相对较大，且保温管一般为热水管，过多转弯易造成气塞。
4)统一标识，首先电气和设备专业的做法统
一，和设备专业一样，地下采用绝对标高，地上采用相对标高。考虑水管的外径尺寸、风管的厚度、桥架的高度、风管和空调水管保温层的厚度，将一点式标注改为两点式，即空间占位的上顶和下底标高。只有这样才便于比较，便于绘制管线综合图。 2.2深化设计方法比选
目前，机电安装工程管线深化设计通常有单线综合、双线综合及BIM技术综合3种方法，单线综合是通过在制图软件中用单线表示方法，在二维平面上，对各专业管线综合考虑，从而协调各专业的管线布置。其对基本技能要求不高，操作较为方
