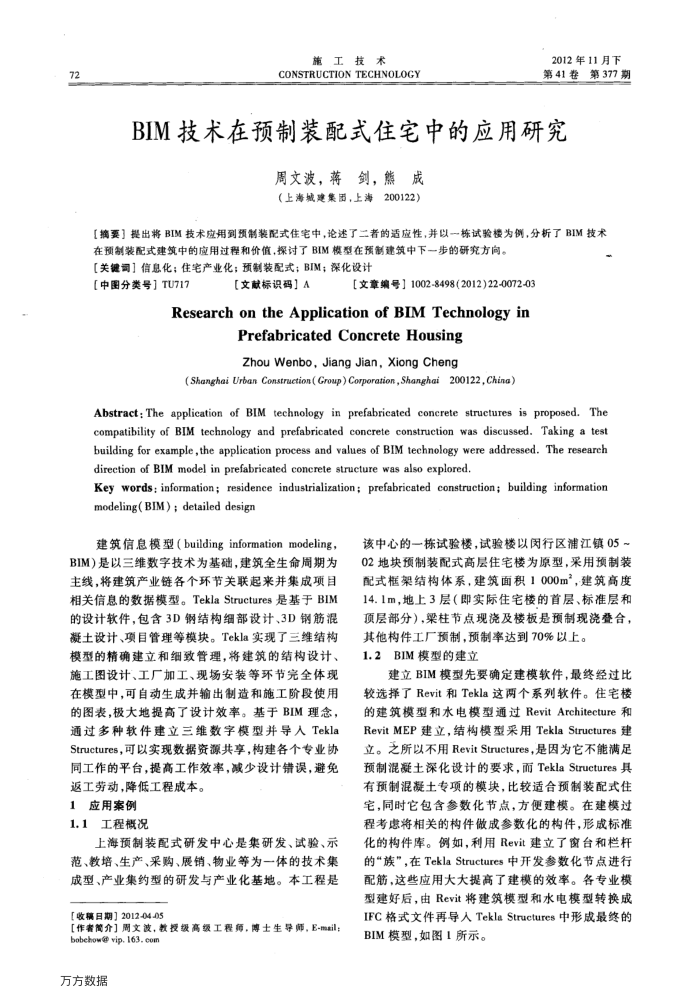

BIM技术在预制装配式住宅中的应用研究
周文波，蒋剑，熊成（上海城建集团，上海200122）
【摘要】提出将BIM技术应用到预制装配式住宅中，论述了二者的适应性，并以～栋试验楼为例，分析了BIM技术
在预制装配式建筑中的应用过程和价值，探讨了BIM模型在预制建筑中下一步的研究方向。【关键司】信息化；住宅产业化；预制装配式；BIM；深化设计
【中图分类号】TU717
【文献标识码】A
【文章编号】1002-8498(2012)22-0072-03
Research on theApplication of BIMTechnologyin
Prefabricated Concrete Housing ZhouWenbo,Jiang Jian,Xiong Cheng
(Shanghai Urban Construction(Group)Corporation,Shanghai200122,Ching)
Abstract; The application of BIM technology in prefabricated concrete struetures is proposed. The eao building for example,the application process and values of BIM technology were addressed. The research direction of BIM model in prefabricated concrete structure was also explored.
Key words: information; residence industrialization; prefabricated construction; building information modeling( BIM) ; detailed design
建筑信息模型（buildinginformationmodeling，
BIM)是以三维数字技术为基础，建筑全生命周期为主线，将建筑产业链各个环节关联起来并集成项目相关信息的数据模型。TeklaStructures是基于BIM 的设计软件，包含3D钢结构细部设计、3D钢筋混凝土设计、项目管理等模块。Tekla实现了三维结构模型的精确建立和细致管理，将建筑的结构设计、施工图设计、工厂加工、现场安装等环节完全体现在模型中，可自动生成并输出制造和施工阶段使用的图表，极大地提高了设计效率。基于BIM理念，通过多种软件建立三维数字模型并导人Tekla Structures，可以实现数据资源共享，构建各个专业协同工作的平台，提高工作效率，减少设计错误，避免返工劳动，降低工程成本。
1应用案例 1.1工程概况
上海预制装配式研发中心是集研发、试验、示范、教培、生产、采购、展销、物业等为一体的技术集成型、产业集约型的研发与产业化基地。本工程是
[收稿日期】2012-04-05
[作者管介]周文波，教授级高级工程师，博士生导师，E-mail：
bobehow@ vip. 163. com 万方数据
该中心的一栋试验楼，试验楼以闵行区浦江镇05~ 02地块预制装配式高层住宅楼为原型，采用预制装配式框架结构体系，建筑面积1000m，建筑高度 14.1m，地上3层（即实际住宅楼的首层、标准层和顶层部分），梁柱节点现浇及楼板是预制现瓷登合，
其他构件工厂预制，预制率达到70%以上。 1.2BIM模型的建立
建立BIM模型先要确定建模软件，最终经过比较选择了Revit和Tekla这两个系列软件。住宅楼的建筑模型和水电模型通过RevitArchitecture和 RevitMEP建立，结构模型采用TeklaStructures建立。之所以不用RevitStructures，是因为它不能满足预制混凝土深化设计的要求，而TeklaStructures具有预制混凝土专项的模块，比较适合预制装配式住宅，同时它包含参数化节点，方便建模。在建模过程考虑将相关的构件做成参数化的构件，形成标准化的构件库。例如，利用Revit建立了窗台和栏杆的“族”，在TeklaStructures中开发参数化节点进行配筋，这些应用大大提高了建模的效率。各专业模型建好后，由Revit将建筑模型和水电模型转换成 IFC格式文件再导人TeklaStructures中形成最终的 BIM模型，如图1所示。
