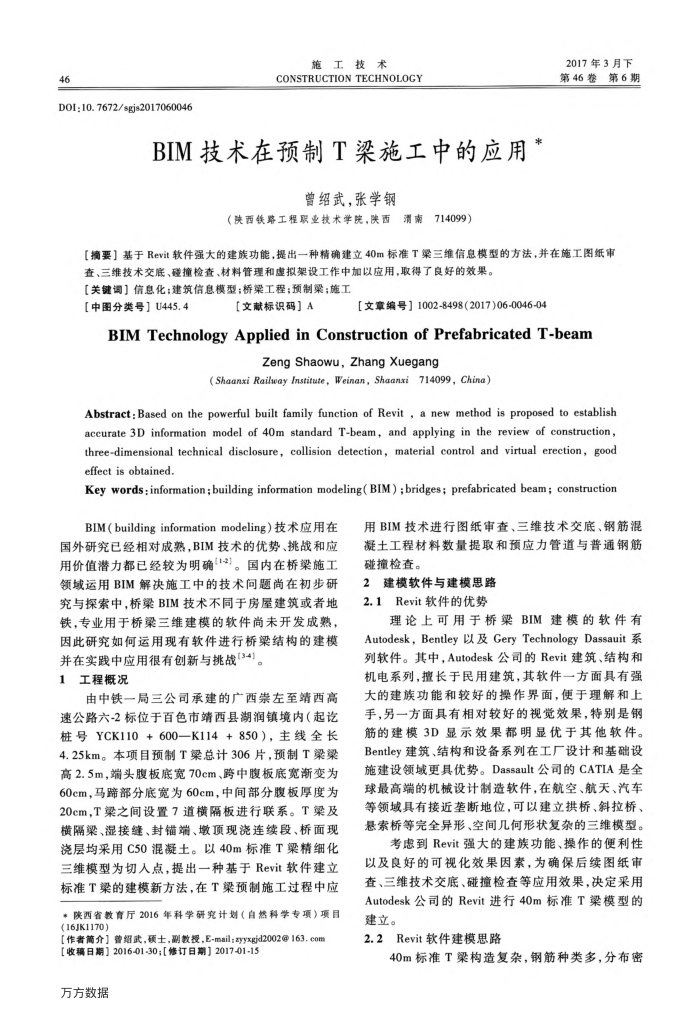

46
D0I:10.7672/sgjs2017060046
施工技术
CONSTRUCTIONTECHNOLOGY
BIM技术在预制T梁施工中的应用
曾绍武，张学钢
（陕西铁路工程职业技术学院，陕西渭南
714099）
2017年3月下第46卷第6期
【摘要】基于Revit软件强大的建族功能，提出一种精确建立40m标准T梁三维信息模型的方法，并在施工图纸审
查、三维技术交底、硅撞检查、材料管理和虚拟架设工作中加以应用，取得了良好的效果。【关键调】信息化；建筑信息模型；桥梁工程；预制梁；施工
[中图分类号】U445.4
【文献标识码】A
[文章编号】1002-8498(2017)06-0046-04
BIMTechnologyAppliedinConstructionofPrefabricatedT-beam
Zeng Shaowu,ZhangXuegang
(Shaanxi Railway Institute, Weinan, Shaanxi 714099, China)
Abstract: Based on the powerful built family function of Revit , a new method is proposed to establish accurate 3D information model of 40m standard T-beam, and applying in the review of construction, three-dimensional technical disclosure, collision detection, material control and virtual erection, good effect is obtained.
Key words:information;building information modeling(BIM) ;bridges; prefabricated beam; construction
BIM（building informationmodeling）技术应用在国外研究已经相对成熟，BIM技术的优势、挑战和应用价值潜力都已经较为明确（13)。国内在桥梁施工领域运用BIM解决施工中的技术间题尚在初步研究与探索中，桥梁BIM技术不同于房屋建筑或者地铁，专业用于桥梁三维建模的软件尚未开发成熟，因此研究如何运用现有软件进行桥梁结构的建模
并在实践中应用很有创新与挑战[34]。 1工程概况
由中铁一局三公司承建的广西崇左至靖西高速公路六-2标位于百色市靖西县湖润镇境内（起桩号YCK110+600—K114+850），主线全长 4.25km。本项目预制T梁总计306片，预制T梁梁高2.5m，端头腹板底宽70cm、跨中腹板底宽渐变为 60cm，马蹄部分底宽为60cm，中间部分腹板厚度为 20cm，T梁之间设置7道横隔板进行联系。T梁及横隔梁、湿接缝、封锚端、墩顶现浇连续段、桥面现浇层均采用C50混凝土。以40m标准T梁精细化三维模型为切入点，提出一种基于Revit软件建立标准T梁的建模新方法，在T梁预制施工过程中应
·陕西省敦育厅2016年科学研究计划（白然科学专项）项目(16JK1170)
【作者简介】曾绍武，硕士，副教授，E-mail：zyxgjd2002@163.com
【收稿日期】2016-01-30；[修订日期】2017-01-15 万方数据
用BIM技术进行图纸审查、三维技术交底、钢筋混凝土工程材料数量提取和预应力管道与普通钢筋碰撞检查。
2建模软件与建模思路 2.1Revit软件的优势
理论上可用于桥梁BIM建模的软件有 Autodesk，Bentley 以及GeryTechnology Dassauit系列软件。其中，Autodesk公司的Revit建筑、结构和机电系列，擅长于民用建筑，其软件一方面具有强大的建族功能和较好的操作界面，便于理解和上手，另一方面具有相对较好的视觉效果，特别是钢筋的建模3D显示效果都明显优于其他软件。 Bentley建筑、结构和设备系列在工厂设计和基础设施建设领域更具优势。Dassault公司的CATIA是全球最高端的机械设计制造软件，在航空、航天、汽车等领域具有接近断地位，可以建立拱桥、斜拉桥、悬索桥等完全异形、空间几何形状复杂的三维模型。
考虑到Revit强大的建族功能、操作的便利性以及良好的可视化效果因素，为确保后续图纸审查、三维技术交底、碰撞检查等应用效果，决定采用 Autodesk公司的Revit进行40m标准T梁模型的建立。
2.2Revit软件建模思路
40m标准T梁构造复杂，钢筋种类多，分布密
