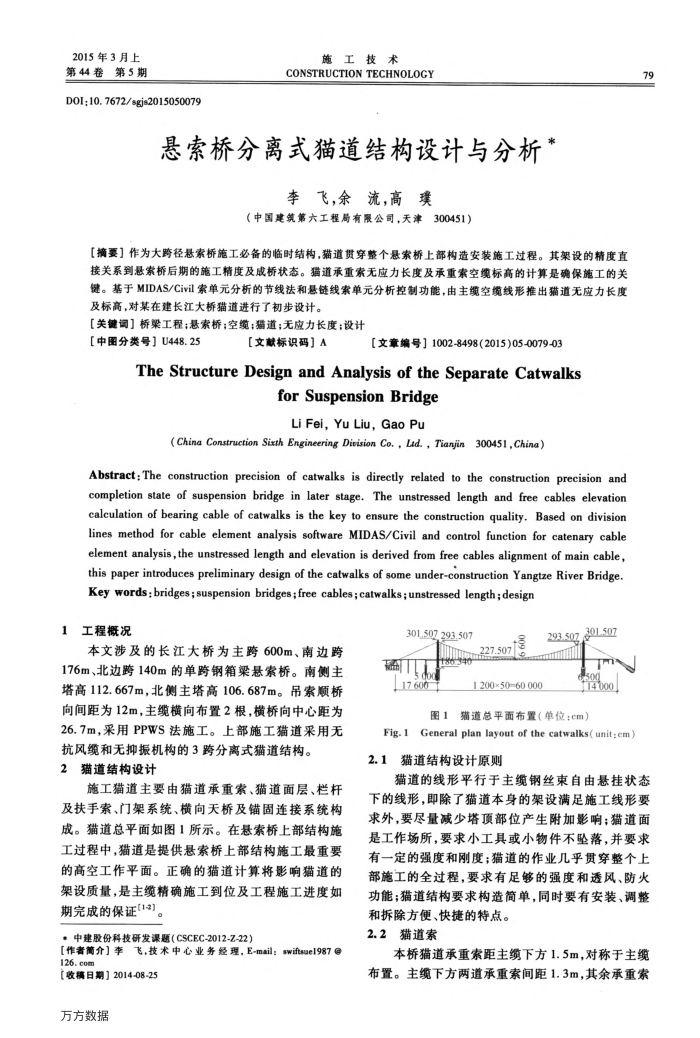

悬索桥分离式猫道结构设计与分析
李飞，余流，高璞
（中国建筑第六工程局有限公司，天津
300451)
【摘要】作为大跨径悬索桥施工必备的临时结构，猫道贯穿整个悬索桥上部构造安装施工过程。其架设的精度直接关系到悬索桥后期的施工精度及成桥状态。猫道承重索无应力长度及承重索空缆标高的计算是确保施工的关键。基于MIDAS/Civil索单元分析的节线法和悬链线索单元分析控制功能，由主缆空缆线形推出猫道无应力长度及标高，对某在建长江大桥猫道进行了初步设计。
【关键调】桥架工程；悬索桥；空缆；猫道；无应力长度；设计【中图分类号】U448.25
【文献标识码】A
【文章编号】1002-8498(2015)05-0079-03
TheStructureDesignandAnalysisoftheSeparateCatwalks
for Suspension Bridge Li Fei, Yu Liu, Gao Pu
(China Construction Sixth Engineering Division Co., Ld.,Tianjin 300451,China)
Abstract;The construction precision of catwalks is directly related to the construction precision and completion state of suspension bridge in later stage. The unstressed length and free cables elevation calculation of bearing cable of catwalks is the key to ensure the construction quality. Based on division lines method for cable element analysis software MIDAS/Civil and control function for catenary cable element analysis,the unstressed length and elevation is derived from free cables alignment of main cable, this paper introduces preliminary design of the catwalks of some under-construction Yangtze River Bridge. Key words:bridges;suspension bridges;free cables;catwalks;unstressed length;design
1工程概况
本文涉及的长江大桥为主跨600m、南边跨 176m、北边跨140m的单跨钢箱梁悬索桥。南侧主塔高112.667m，北侧主塔高106.687m。吊索顺桥向间距为12m，主缆横向布置2根，横桥向中心距为 26.7m，采用PPWS法施工。上部施工猫道采用无
抗风缆和无抑振机构的3跨分离式猫道结构。 2猫道结构设计
施工猫道主要由猫道承重索、猫道面层、栏杆及扶手索、门架系统、横向天桥及锚固连接系统构成。猫道总平面如图1所示。在悬索桥上部结构施工过程中，猫道是提供悬索桥上部结构施工最重要的高空工作平面。正确的猫道计算将影响猫道的架设质量，是主缆精确施工到位及工程施工进度如期完成的保证(1-2)。
，中建股份科技研发课题（CSCEC-2012-Z-22）
【作者简介】李飞，技术中心业务经理，E-mail；switsue1987 126.com
【收稿日期】2014-08-25 万方数据
301,507, 293,507
12750/
17.600
1 200×50=60 000
293,507,301.507
50
1400
图1猫道总平面布置（单位：em）
General plan layout of the catwalks(unit: cm)
Fig.1
2.1猫道结构设计原则
79
猫道的线形平行于主缆钢丝束自由悬挂状态下的线形，即除了猫道本身的架设满足施工线形要求外，要尽量减少塔顶部位产生附加影响；猫道面是工作场所，要求小工具或小物件不坠落，并要求有一定的强度和刚度；猫道的作业几乎贯穿整个上部施工的全过程，要求有足够的强度和透风、防火功能；猫道结构要求构造简单，同时要有安装、调整
和拆除方便、快捷的特点。 2.2猫道索
本桥猫道承重索距主绩下方1.5m，对称于主缆布置。主缆下方两道承重索间距1.3m，其余承重索
