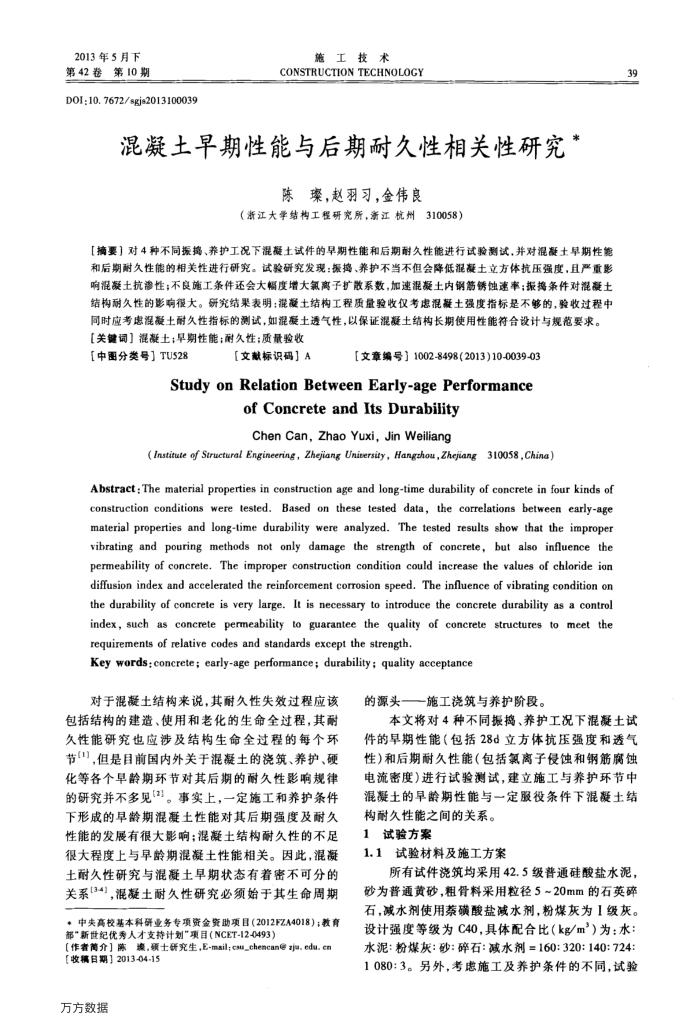

2013年5月下第42卷第10期
DOI:10.7672/sgjs2013100039
施工技术
CONSTRUCTION TECHNOLOGY
混凝土早期性能与后期耐久性相关性研究
陈璨，赵羽习，金伟良
（浙江大学结构工程研究所，浙江杭州
310058）
【摘要】对4种不同振揭、养护工况下混凝土试件的早期性能和后期耐久性能进行试验测试，并对混凝土早期性能和后期耐久性能的相关性进行研究。试验研究发现：保揭、养护不当不但会降低混凝土立方体抗压强度，且严重影响混凝土抗渗性；不良施工条件还会大幅度增大氧离子扩散系数，加速混凝土内钢筋锈蚀速率；振搞条件对混凝土结构耐久性的影响很大。研究结果表明：混凝土结构工程质量验收仅考虑混凝土强度指标是不够的，验收过程中同时应考虑混凝土耐久性指标的测试，如混凝土透气性，以保证混凝土结构长期使用性能符合设计与规范要求。【关键词】混凝土；早期性能；耐久性；质量验收
【中图分类号】TU528
【文献标识码］A
【文章编号】1002-8498（2013)10-0039-03
Study on Relation Between Early-age Performance
of Concrete and Its Durability Chen Can,Zhao Yuxi,Jin Weiliang
(Institute of Structural Engineering, Zhejiang Unitersity, Hangthou,Zhejiang310058,China)
Abstract: The material properties in construction age and long-time durability of concrete in four kinds of construction conditions were tested. Based on these tested data, the correlations between early-age aae vibrating and pouring methods not only damage the strength of concrete, but also influence the permeability of concrete. The improper construction condition could increase the values of chloride ion diffusion index and accelerated the reinforcement corrosion speed. The influence of vibrating condition on the durability of concrete is very large. It is necessary to introduce the concrete durability as a control index, such as concrete permeability to guarantee the quality of concrete structures to meet the requirements of relative codes and standards except the strength.
Key words:concrete; early-age performance; durability; quality acceptance
对于混髓土结构来说，其耐久性失效过程应该包括结构的建造、使用和老化的生命全过程，其耐久性能研究也应涉及结构生命全过程的每个环节(】，但是目前国内外关于混凝土的浇筑、养护、硬化等各个早龄期环节对其后期的耐久性影响规律的研究并不多见()。事实上，一定施工和养护条件下形成的早龄期混避土性能对其后期强度及耐久性能的发展有很大影响；混凝土结构耐久性的不足很大程度上与早龄期混凝土性能相关。因此，混凝土耐久性研究与混凝土早期状态有着密不可分的关系[34],混凝土耐久性研究必须始于其生命周期
*中失高校基本科研业务专项资金资助项目（2012FZA4018）；教育部新世纪优秀人才支持计划"项目（NCET-12-0493）
【作者简介】陈速，领士研究生，E-mail;esu_chencan@zju.edu.en
[收稿日期】2013-04-15 万方数据
的源头—施工浇筑与养护阶段。
39
本文将对4种不同报捣、养护工况下混凝十试件的早期性能（包括28d立方体抗压强度和透气性)和后期耐久性能（包括氟离子侵蚀和钢筋腐蚀电流密度)进行试验测试，建立施工与养护环节中混凝土的早龄期性能与一定服役条件下混凝土结
构耐久性能之间的关系。 1试验方案
试验材料及施工方案
1.1
所有试件浇筑均采用42.5级普通硅酸盐水泥，砂为普通黄砂，粗骨料采用粒径5~20mm的石英碎石，减水剂使用萘磺酸盐减水剂，粉煤灰为1级灰。设计强度等级为C40，具体配合比（kg/m）为：水：水泥：粉煤灰：砂：碎石：减水剂=160：320：140：724： 1080:3。另外，考虑施工及养护条件的不同，试验
