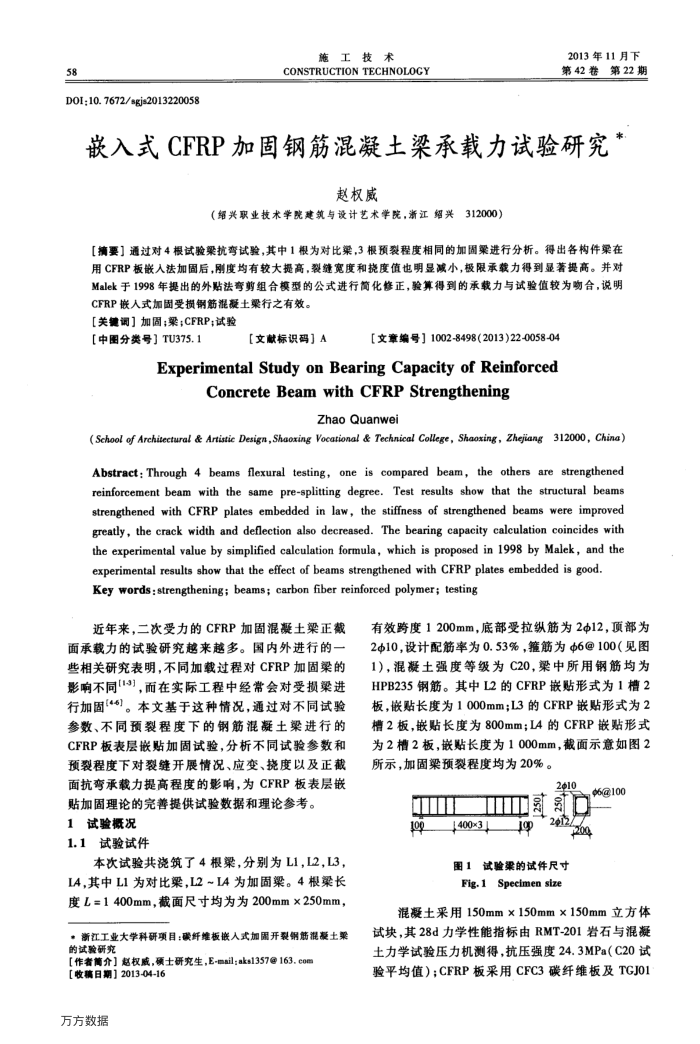

58
DOI;10. 7672/sgjs2013220058
施工技术
CONSTRUCTIONTECHNOLOGY
2013年11月下第42卷
第22期
嵌入式CFRP加固钢筋混凝土梁承载力试验研究*
赵权威
（绍兴职业技术学院建筑与设计艺术学院，浙江绍兴312000）
摘要】通过对4根试验渠抗弯试验，其中1根为对比梁，3根预裂程度相同的加固巢进行分析。得出各构件梁在用CFRP板嵌人法加圈后，刷度均有较大提高，裂缝宽度和挠度值也明显减小，极限承载力得到显著提高。并对 Malek于1998年提出的外贴法弯剪组合模型的公式进行简化修正，验算得到的承载力与试验值较为吻合，说明 CFRP嵌人式加固受损钢筋混凝土渠行之有效。
【关键调］加固；梁;CFRP；试验【中图分类号】TU375.1
【文献标识码】A
【文章编号】1002-8498（2013)22-0058-04
Experimental Study on Bearing Capacity of Reinforced
ConcreteBeam withCFRPStrengthening
ZhaoQuanwei
(School of Architectural & Artistic Design,Shaoxing Vocational & Technical College, Shaoxing, Zhejiang 312000, China) Abstract:Through 4 beams flexural testing, one is compared beam, the others are strengthened reinforcement beam with the same pre-splitting degree. Test results show that the structural beams strengthened with CFRP plates embedded in law, the stiffness of strengthened beams were improved greatly, the crack width and delection also decreased. The bearing capacity calculation coincides with the experimental value by simplified calculation formula, which is proposed in 1998 by Malek, and the
experimental results show that the effect of beams strengthened with CFRP plates embedded is good. Key words:strengthening; beams; carbon fiber reinforced polymer; testing
近年来，二次受力的CFRP加固混凝土梁正截面承载力的试验研究越来越多。国内外进行的一些相关研究表明，不同加载过程对CFRP加固梁的影响不同1-]，而在实际工程中经常会对受损梁进行加固“46)。本文基于这种情况，通过对不同试验参数、不同预裂程度下的钢筋混凝土梁进行的 CFRP板表层嵌贴加固试验，分析不同试验参数和预裂程度下对裂缝开展情况、应变、挠度以及正截面抗弯承载力提高程度的影响，为CFRP板表层嵌贴加固理论的完善提供试验数据和理论参考。
1试验概况 1.1试验试件
本次试验共浇筑了4根渠，分别为L1，L2，L3， L4,其中L1为对比梁，L2~L4为加固梁。4根粱长度L=1400mm，截面尺寸均为为200mm×250mm，
·浙江工业大学科研项目：碳纤维板嵌人式加困开裂锅筋混凝土聚的试验研究
【作者第介】赵权成，硕士研究生，E-mail：aks1357@163.com
【收稿日期】2013-04-16 万方数据
有效跨度1200mm，底部受拉纵筋为2Φ12，顶部为 2Φ10，设计配筋率为0.53%，箍筋为Φ6@100（见图 1)，混凝土强度等级为C20，梁中所用钢筋均为 HPB235钢筋。其中L2的CFRP嵌贴形式为1槽2 板，嵌贴长度为1000mm；L3的CFRP嵌贴形式为2 槽2板，嵌贴长度为800mm；L4的CFRP嵌贴形式为2槽2板，嵌贴长度为1000mm，截面示意如图2 所示，加固梁预裂程度均为20%。
2010 图
100
1400×3]
J90
6@100
2012/
200
图1试验渠的试件尺寸 Fig.1Specimen size
混凝土采用150mm×150mm×150mm立方体试块，其28d力学性能指标由RMT-201岩石与混凝土力学试验压力机测得，抗压强度24.3MPa（C20试验平均值）；CFRP板采用CFC3碳纤维板及TGJ01
