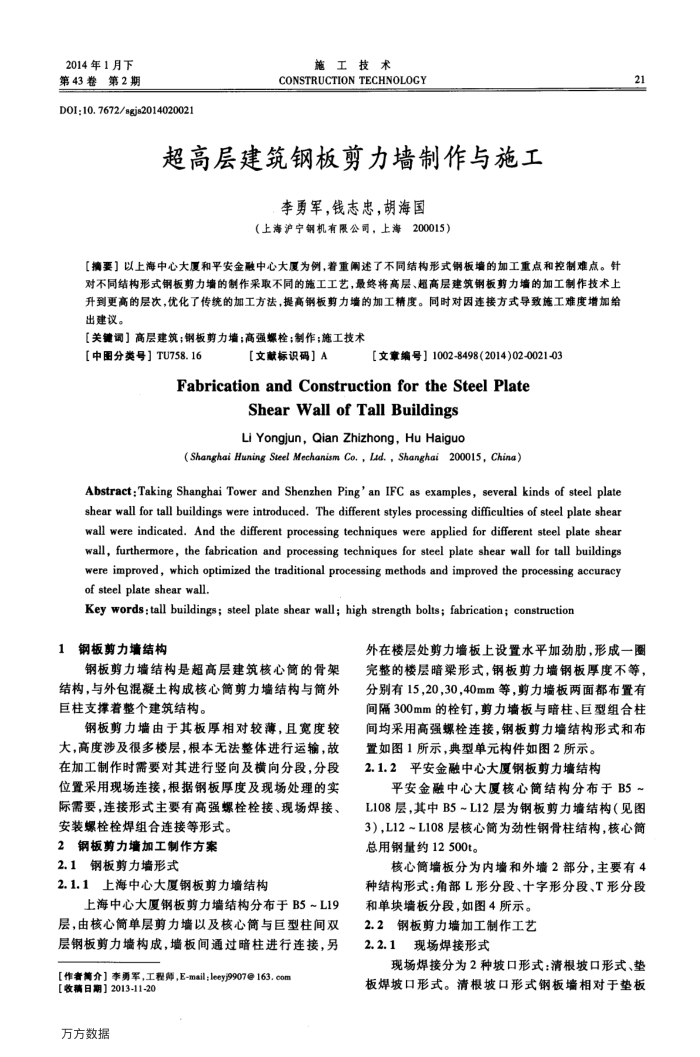

2014年1月下第43卷第2期
D0I:10. 7672/sgjs2014020021
施工技术
CONSTRUCTION TECHNOLOGY
超高层建筑钢板剪力墙制作与施工
李勇军，钱志忠，胡海国
（上海沪宁钢机有限公司，上海200015）
【摘要】以上海中心大厦和平安金融中心大厦为例，着重闹述了不同结构形式钢板墙的加工重点和控制难点。针对不同结构形式钢板剪力墙的制作采取不同的施工工艺，最终将高层、超高层建筑钢板剪力墙的加工制作技术上升到更高的层次，优化了传统的加工方法，提高钢板剪力墙的加工精度。同时对因连接方式导致施工难度增加给出建议。
【关键调】高层建筑；钢板剪力墙；高强螺栓；制作；施工技术
【中图分类号】TU758.16
[文献标识码】A
【文章编号】1002-8498(2014)02-0021-03
Fabricationand Constructionforthe SteelPlate
Shear Wall of Tall Buildings Li Yongjun, Qian Zhizhong, Hu Haiguo
(Shanghai Huning Steel Mechanism Co., Lad., Shanghai 200015, China)
Abstract:Taking Shanghai Tower and Shenzhen Ping'an IFC as examples, several kinds of steel plate shear wall for tall buildings were introduced. The different styles processing difficulties of steel plate shear wall were indicated. And the different processing techniques were applied for different steel plate shear wall, furthermore, the fabrication and processing techniques for steel plate shear wall for tall buildings were improved, which optimized the traditional processing methods and improved the processing accuracy of steel plate shear wall.
Key words:tall buildings; steel plate shear wall; high strength bolts; fabrication; construction
1
钢板剪力墙结构
钢板剪力墙结构是超高层建筑核心筒的骨架结构，与外包混凝土构成核心筒剪力墙结构与简外巨柱支撑着整个建筑结构。
钢板剪力墙由于其板厚相对较薄，且宽度较大，高度涉及很多楼层，根本无法整体进行运输，故在加工制作时需要对其进行竖向及横向分段，分段位置采用现场连接，根据钢板厚度及现场处理的实际需要，连接形式主要有高强螺栓栓接、现场焊接、
安装螺栓栓焊组合连接等形式。 2钢板剪力墙加工制作方案 2.1钢板剪力墙形式
2.1.1上海中心大厦钢板剪力墙结构
上海中心大厦钢板剪力墙结构分布于B5~L19 层，由核心筒单层剪力墙以及核心简与巨型柱间双层钢板剪力墙构成，墙板间通过暗柱进行连接，另
【作者第介】李勇军，工程师，E-mail：leeyj9907@163.com
【收稿日期】2013-11-20 万方数据
21
外在楼层处剪力墙板上设置水平加劲肋，形成一图完整的楼层暗梁形式，钢板剪力墙钢板厚度不等分别有15.20.30.40mm等，收力墙板两面都布置有间隔300mm的栓钉，剪力墙板与暗柱、巨型组合柱间均采用高强螺栓连接，钢板剪力墙结构形式和布
置如图1所示，典型单元构件如图2所示。 2.1.2平安金融中心大厦钢板剪力墙结构
平安金融中心大厦核心简结构分布于B5~ L108层，其中B5~L12层为钢板剪力墙结构（见图 3）L12~L108层核心筒为劲性钢骨柱结构，核心筒总用钢量约12500t。
核心筒墙板分为内墙和外墙2部分，主要有4 种结构形式：角部L形分段、十字形分段、T形分段
和单块墙板分段，如图4所示。 2.2钢板剪力墙加工制作工艺 2.2.1现场焊接形式
现场焊接分为2种坡口形式：清根坡口形式、垫板焊坡口形式。清根坡口形式钢板墙相对于垫板
