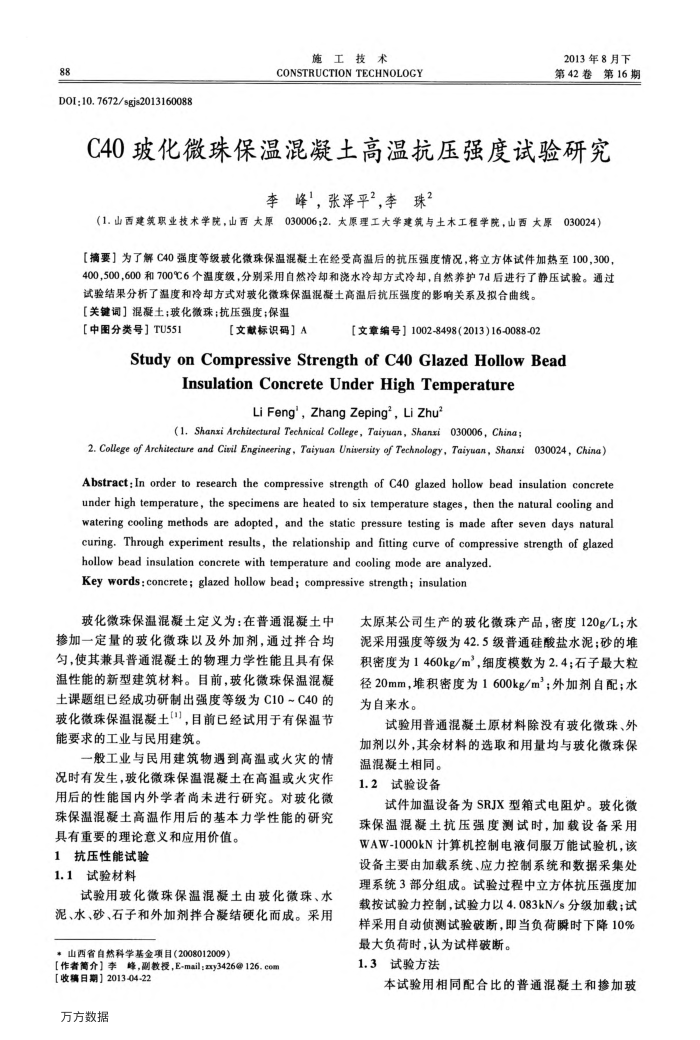

88
DOI:10.7672/sgjs2013160088
施工技术
CONSTRUCTION TECHNOLOGY
2013年8月下第42卷第16期
C40玻化微珠保温混凝土高温抗压强度试验研究
李峰，张泽平2，李珠2
（1.山西建筑职业技术学院，山西大原030006;2.太原理工大学建筑与土木工程学院，山西大原030024）【摘要】为了解C40强度等级玻化微珠保温混凝土在经受高温后的抗压强度情况，将立方体试件加热至100,300， 400，500，600和700℃6个温度级，分别采用自然冷却和瓷水冷却方式冷却，自然养护7d后进行了静压试验。通过
试验结果分析了温度和冷却方式对玻化微珠保温混凝土高温后抗压强度的影响关系及拟合曲线。【关键词】混凝土；玻化微珠；抗压强度；保温
[中图分类号】TU551
[文献标识码］A
[文章编号】1002-8498(2013)16-0088-02
StudyonCompressiveStrengthofC40GlazedHollowBead
InsulationConcreteUnderHighTemperature
Li Feng',Zhang Zeping”,Li Zhu
(1. Shanxi Architectural Technical College, Taiyuan, Shanxi 030006, China;
2. Collge of Architecture and Cinil Engineering, Taiyuan Usinersity of Technology, Taiyuan, Shanxi030024, China) Abstract:In order to research the compressive strength of C40 glazed hollow bead insulation concrete under high temperature, the specimens are heated to six temperature stages, then the natural cooling and watering cooling methods are adopted, and the static pressure testing is made after seven days natural curing. Through experiment results, the relationship and fitting curve of compressive strength of glazed
hollow bead insulation concrete with temperature and cooling mode are analyzed. Key words:concrete; glazed hollow bead; compressive strength; insulation
玻化微珠保温混凝土定义为：在普通混凝土中掺加一定量的玻化微珠以及外加剂通过拌合均匀，使其兼具普通混凝土的物理力学性能且具有保温性能的新型建筑材料。目前，玻化微珠保温混凝土课题组已经成功研制出强度等级为C10~C40的玻化微珠保温混凝土（】，目前已经试用于有保温节能要求的工业与民用建筑。
一般工业与民用建筑物遇到高温或火灾的情况时有发生，玻化微珠保温混凝土在高温或火灾作用后的性能国内外学者尚未进行研究。对玻化微珠保温混凝土高温作用后的基本力学性能的研究具有重要的理论意义和应用价值。
1抗压性能试验 1.1试验材料
试验用玻化微珠保温混凝土由玻化微珠、水泥、水、砂、石子和外加剂拌合覆结硬化而成。采用*山西省自然科学基金项目（2008012009）
【作者简介】李峰，副教授，E-mail：ay3426@126.com
[收稿日期】2013-04-22 万方数据
太原某公司生产的玻化微珠产品，密度120g/L；水泥采用强度等级为42.5级普通硅酸盐水泥；砂的堆积密度为1460kg/m，细度模数为2.4；石子最大粒径20mm，堆积密度为1600kg/m；外加剂自配；水为自来水。
试验用普通混凝土原材料除没有玻化微珠、外加剂以外，其余材料的选取和用量均与玻化微珠保
温混凝土相同。 1.2试验设备
试件加温设备为SRJX型箱式电阻炉。玻化微珠保温混凝土抗压强度测试时，加载设备采用 WAW-1000kN计算机控制电液伺服万能试验机，该设备主要由加载系统、应力控制系统和数据采集处理系统3部分组成。试验过程中立方体抗压强度加载按试验力控制，试验力以4.083kN/s分级加载；试样采用自动侦测试验破断，即当负荷瞬时下降10%
最大负荷时，认为试样破断。 1.3试验方法
本试验用相同配合比的普通混凝土和掺加玻
