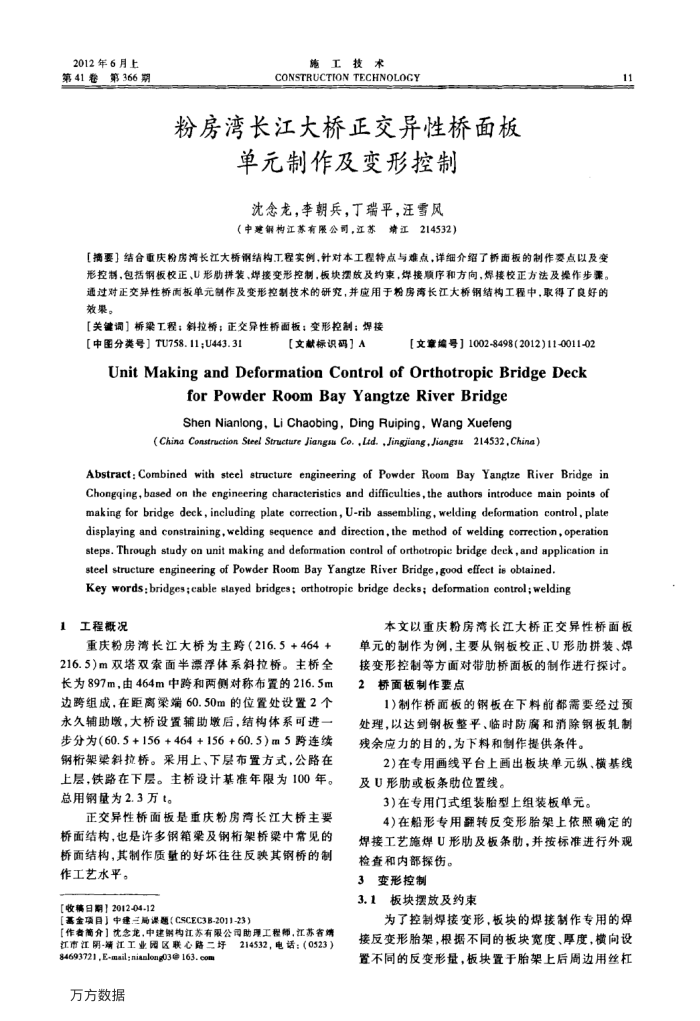

2012年6月上
第41卷
联99
工技术施
CONSTRUCTION TECHNOLOGY
粉房湾长江大桥正交异性桥面板
单元制作及变形控制沈念龙，李朝兵，丁瑞平，汪雪风（中建构江苏有雁公司，江苏靖江214532）
[满要]结合重庆粉房湾长江大桥钢结构工程实例，针对本工程特点与难点，详细介绍了桥面板的制作要点以及变形控制，包括钢板校正、U形助拼装、焊接变形控制，板块挥放及约束，焊接顺序和方向，焊接校正方法及接作步裹，通过对正交异性桥两板单元制作及变形控制技术的研究，并应用于粉房湾长江大桥钢结构工程中，取得了良好的效果。
【关键词】桥梁工程；斜拉桥；正交异性桥面板：变形控制；焊接
【中图分类号】TU758.11;U443.31
【文献标识码】A
【文章编号】1002-8498(2012)11-0011-02
Unit Making and Deformation Control of Orthotropic BridgeDeck
forPowderRoomBayYangtzeRiverBridge Shen Nianiong, Li Chaobing, Ding Ruiping, Wang Xuefeng
(China Construction Steel Structure Jiangsua Co.,Led.,Jingjiang,Jiangsu214532,China)
Abstract:Combined with steel structure engineering of Powder Room Bay Yangtze River Bridge in Chongqing,based on the engineering characteristics and difficulties,the authors introduce main points of making for bridge deck, including plate correction, U-rib assembling,welding deformation control,plate displaying and constraining,welding sequence and direction,the method of welding correction,operation steps. Through study on unit making and deformation control of orthotropic bridge deck ,and application in
steel structure engineering of Powder Room Bay Yangtze River Bridge,good effect is obtained. Key words; bridges;cable slayed bridges; orthotropie bridge decks; deformation control; welding
工程概况
重庆粉房湾长江大桥为主跨（216.5+464+ 216.5)m双塔双索面半漂浮体系斜拉桥。主桥全长为897m，由464m中跨和两侧对称布置的216.5m 边跨组成，在距离梁端60.50m的位置处设置2个永久辅助墩，大桥设置辅助后，结构体系可进步分为（60.5+156+464+156+60.5)m5跨连续钢税架染料拉桥。采用上、下层布置方式，公路在上层，铁路在下层。主桥设计基准年限为100年。总用钢量为2.3万t。
正交异性桥面板是重庆粉房湾长江大桥主要桥面结构，也是许多钢箱梁及钢桁架桥梁中常见的桥面结构，其制作质量的好坏往往反映其钢桥的制作工艺水平。
[收搞日期】2012-04-12
【基金项日】中建三局课题（CSCEC3B-2011-23】
【作者商介】沈念龙，中建朗构江苏有限公司助理工程师，江苏省编
江市江阴-靖江工业园区联心路二圩 84693721,E-mail: nianlong03@ 163. com
万方数据
214532，电话：(0523）
11
本文以重庆粉房湾长江大桥正交异性桥面板单元的制作为例，主要从钢板校正，U形肋拼装、焊接变形控制等方面对带肋桥面板的制作进行探讨。
桥面板制作要点
1)制作桥面板的钢板在下料前都需要经过预处理，以达到钢板整平、临时防腐和消除钢板轧制残余应力的目的，为下料和制作提供条件。
2)在专用画线平台上画出板块单元纵、横基线及U形肋或板条助位置线。
3）在专用门式组装胎型上组装板单元。
4)在船形专用翻转反变形胎架上依照确定的焊接工艺施焊U形肋及板条肋，并按标准进行外观
检查和内部探伤。 3变形控制
3.1板块摆放及约束
为了控制焊接变形，板块的焊接制作专用的焊接反变形胎架，根据不同的板块宽度、厚度，横向设置不同的反变形量，板块置于胎架上后周边用丝杠
