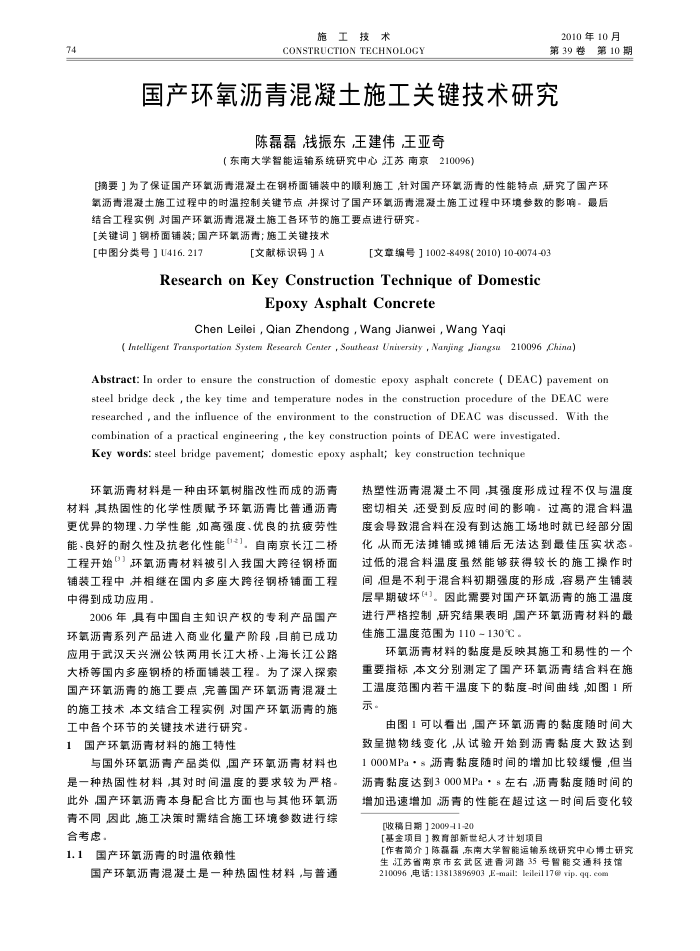

74
施工技术
CONSTRUCTION TECHNOLOGY
2010年10月第39卷第10期
国产环氧沥青混凝土施工关键技术研究
陈磊磊钱振东王建伟王亚奇
（东南大学智能运输系统研究中心江苏南京210096）
[摘要］为了保证国产环氧沥青混凝土在钢桥面铺装中的顺利施工针对国产环氧沥青的性能特点研究了国产环氧沥青混凝土施工过程中的时温控制关键节点并探讨了国产环氧沥青混凝土施工过程中环境参数的影响-最后
结合工程实例对国产环氧沥青混凝土施工各环节的施工要点进行研究。[关键词】钢桥面铺装：国产环氧沥青施工关键技术
[中图分类号】U416.217
[文献标识码］A
[文章编号】1002-8498(2010】10-0074-03
ResearchonKeyConstructionTechnique of Domestic
EpoxyAsphaltConcrete
Chen Leilei,Qian Zhendong ,Wang Jianwei,Wang Yaqi
( Intelligent Transporfation System Research Center , Souzheast Unitersity , Nanjing Jiangsu210096 China)
Abstract: In order to ensure the construction of domestic epoxy asphalt concrete ( DEAC) pavement on steel bridge deck , the key time and temperature nodes in the construction procedure of the DEAC were researched , and the influence of the environment to the construction of DEAC was discussed. With the
combination of a practical engineering , the key construction points of DEAC were investigated Key words: steel bridge pavement; domestic epoxy asphalt; key construction technique
环氧沥青材料是一种由环氧树脂改性而成的沥青
材料其热固性的化学性质赋予环氧沥青比普通沥青更优异的物理、力学性能如高强度、优良的抗痕劳性能、良好的耐久性及抗老化性能(2)，自南京长江二桥工程开始“"）环氧沥青材料被引入我国大跨径钢桥面铺装工程中并相继在国内多座大跨径钢桥铺面工程中得到成功应用。
2006年其有中国自主知识产权的专利产品国产
环氧沥青系列产品进入商业化量产阶段前已成功应用于武汉天兴洲公铁两用长江大桥、上海长江公路大桥等国内多座钢桥的桥面铺装工程。为了深入探索国产环氧沥青的施工要点，完善国产环氧沥青混凝士的施工技术本文结合工程实例对国产环氧沥青的施
工中各个环节的关键技术进行研究。 1国产环氧沥青材料的施工特性
与国外环氧沥青产品类似,国产环氧沥青材料也是一种热固性材料,其对时间温度的要求较为严格。此外国产环氧沥青本身配合比方面也与其他环氧沥青不同因此施工决策时需结合施工环境参数进行综合考虑。
1.1国产环氧沥青的时温依赖性
国产环氧沥青混凝土是一种热固性材料，与普通
热塑性沥青混凝土不同,其强度形成过程不仅与温度密切相关还受到反应时间的影响，过高的混合料温度会导教混合料在没有到达施工场地时就已经部分固化从而无法排铺或摊铺后无法达到最佳压实状态。过低的混合料温度蛋然能够获得较长的施工操作时间但是不利于混合料初期强度的形成，容易产生铺装层早期破坏（4)。因此需要对国产环氧沥青的施工温度进行产格控制研究结果表明国产环氧沥青材料的最佳施工温度范围为110130℃。
环氧沥青材料的黏度是反映其施工和易性的一个重要指标,本文分别测定了国产环氧沥青结合料在施工温度范围内若干温度下的黏度-时间曲线如图1所示。
由图1可以看出，国产环氧沥青的黏度随时间大
致呈抛物线变化丛试验开始到沥青黏度大致达到 1000MPa·s沥青黏度随时间的增加比较缓慢，但当沥青黏度达到3000MPa·$左右沥青黏度随时间的增加迅速增加沥青的性能在超过这一时间后变化较
[收稿日期］2009-11-20
【基金项目】教育部新世纪人才计划项目
[作者简介]】陈磊磊,东南大学智能运输系统研究中心博士研究生江苏省南京市玄武区进香河路35号智能交通科技馆 210096 ,电话: 13813896903 ,E-mail: leilei117@ vip. qq. con
