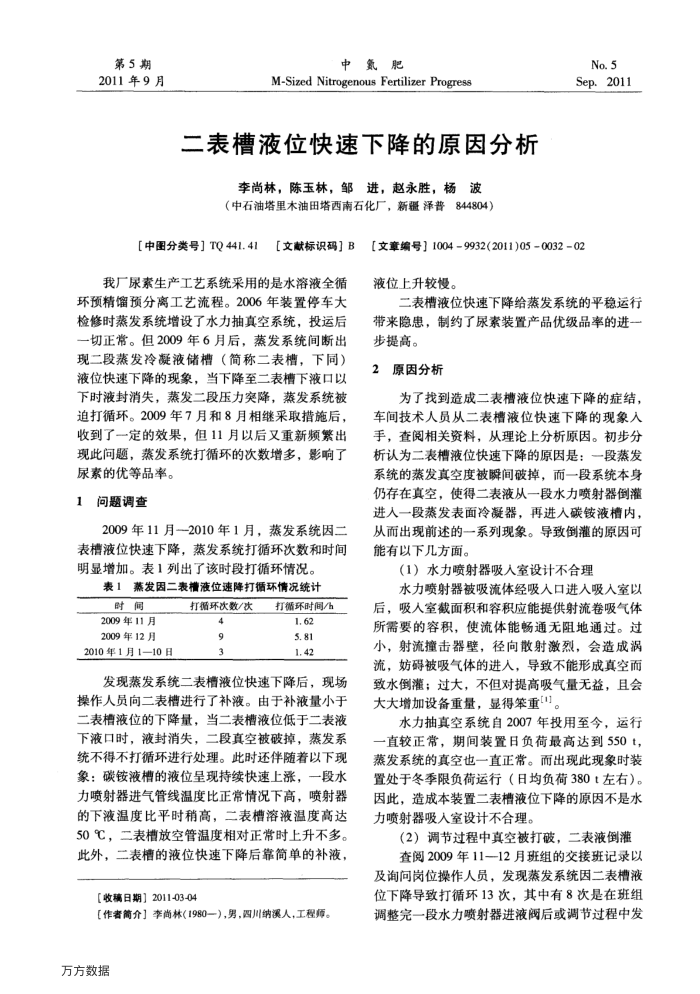

二表槽液位快速下降的原因分析
李尚林，陈玉林，邹进，赵永胜，杨波（中石油塔里木油田塔西南石化厂，新疆泽普844804）
No.5 Sep.2011
[中图分类号】TQ441.41【文献标识码】B【文章编号】10049932(2011)05-0032-02
我厂尿素生产工艺系统采用的是水溶液全循环预精馏预分离工艺流程。2006年装置停车大检修时蒸发系统增设了水力抽真空系统，投运后一切正常。但2009年6月后，蒸发系统间断出现二段蒸发冷融液储槽（简称二表槽，下同）液位快速下降的现象，当下降至二表槽下液口以下时渡封消失，蒸发二段压力突降，蒸发系统被迫打循环。2009年7月和8月相继采取措施后，收到了一定的效果，但11月以后又重新频繁出现此问题，蒸发系统打循环的次数增多，影响了
尿素的优等品率。 1问题调查
2009年11月2010年1月，蒸发系统因二表槽液位快速下降，蒸发系统打循环次数和时间明显增加。表1列出了该时段打循环情况。
表1蒸发固二表槽液位速降打循环情况统计
时属 2009年11月 2009年12月
2010年1月110日
打循环次数/次
4 9 3
打循环时间/h
1. 62 5.81 1.42
发现蒸发系统二表槽液位快速下降后，现场操作人员向二表槽进行了补液。由于补液量小于二表槽液位的下降量，当二表槽液位低于二表液下液口时，液封消失，二段真空被破掉，蒸发系统不得不打循环进行处理。此时还伴随着以下现象：碳铵液槽的液位呈现持续快速上涨，一段水力喷射器进气管线温度比正常情况下高，喷射器的下液温度比平时稍高，二表槽溶液温度高达 50℃，二表槽放空管温度相对正常时上升不多。此外，二表槽的液位快速下降后靠简单的补液
【收稿日期】2011-03-04
【作者简介】李尚林（1980一），男，四川纳溪人，工程师。
万方数据
液位上升较慢。
二表槽液位快速下降给蒸发系统的平稳运行带来隐患，制约了尿素装置产品优级品率的进一步提高。
2原因分析
为了找到造成二表槽液位快速下降的症结车间技术人员从二表槽液位快速下降的现象入手，查阅相关资料，从理论上分析原因。初步分析认为二表槽液位快速下降的原因是：一段蒸发系统的蒸发真空度被瞬间破掉，而一段系统本身仍存在真空，使得二表液从一段水力喷射器倒灌进人一段蒸发表面冷凝器，再进入碳铵液槽内，从而出现前述的一系列现象。导致倒灌的原因可能有以下几方面。
（1）水力喷射器吸人室设计不合理
水力喷射器被吸流体经吸人口进入吸入室以吸人室截面积和容积应能提供射流卷吸气体
后，
所需要的容积，使流体能畅通无阻地通过。过小，射流撞击器壁，径向散射激烈，会造成涡流，妨碍被吸气体的进人，导致不能形成直空而致水倒灌；过大，不但对提高吸气量无益，且会大大增加设备重量，显得笨重[1]。
水力抽真空系统自2007年投用至今，运行一直较正常，期间装置日负荷最高达到550t，蒸发系统的真空也一直正常。而出现此现象时装置处于冬季限负荷运行（日均负荷380t左右）。因此，造成本装置二表槽液位下降的原因不是水力喷射器吸入室设计不合理。
（2）调节过程中真空被打破，二表液倒灌查阅2009年1112月班组的交接班记录以
及询问岗位操作人员，发现蒸发系统因二表槽液位下降导致打循环13次，其中有8次是在班组调整完一段水力喷射器进液阀后或调节过程中发
