2011年10月第34卷第5期
太氧照
Large Scale Nitrogenous Fertilizer Industry

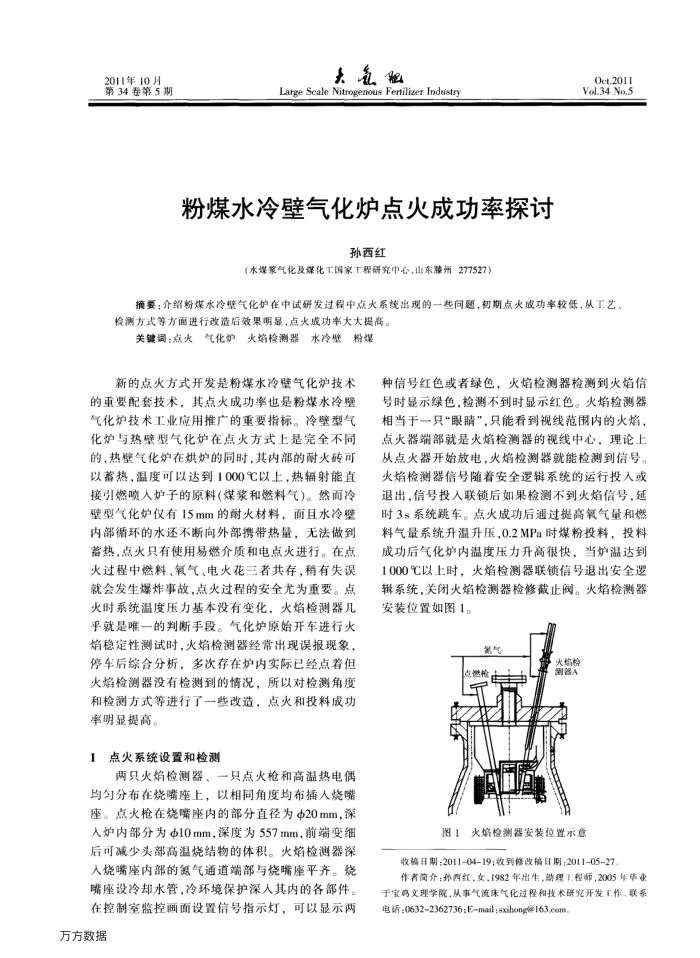

粉煤水冷壁气化炉点火成功率探讨
孙西红
（水煤浆气化及煤化工国家T程研究中心，山东滕州277527）
Oet.2011 Vol.34 No.5
摘要：介绍粉煤水冷壁气化炉在中试研发过程中点火系统出现的一些间题，初期点火成功率较低，从工艺、检测方式等方面进行改造后效果明显，点火成功率大大提高。
关键词：点火气化炉火检测器水冷壁粉煤
新的点火方式开发是粉煤水冷壁气化炉技术
的重要配套技术，其点火成功率也是粉煤水冷整气化炉技术工业应用推广的重要指标。冷壁型气化炉与热壁型气化炉在点火方式上是完全不同的，热壁气化炉在烘炉的同时，其内部的耐火砖可以蓄热，温度可以达到1000℃以上，热辐射能直接引燃喷入炉子的原料（煤浆和燃料气）。然面冷壁型气化炉仅有15mm的耐火材料，面且水冷壁内部循环的水还不断向外部携带热量，无法做到蓄热，点火只有使用易燃介质和电点火进行。在点火过程中燃料、氧气、电火花三者共存，稍有失误就会发生爆炸事故，点火过程的安全尤为重要。点火时系统温度压力基本没有变化，火焰检测器几乎就是唯一的判断手段。气化炉原始开车进行火焰稳定性测试时，火焰检测器经常出现误报现象停车后综合分析，多次存在炉内实际已经点着但火焰检测器没有检测到的情况，所以对检测角度和检测方式等进行了一些改造，点火和投料成功率明显提高。
1点火系统设置和检测
两只火焰检测器、一只点火枪和高温热电偶均勾分布在烧嘴座上，以相同角度均布插入烧嘴座。点火枪在烧嘴座内的部分直径为Φ20mm，深入炉内部分为Φ10mm，深度为557mm，前端变细后可减少头部高温烧结物的体积。火焰检测器深入烧嘴座内部的氮气通道端部与烧嘴座平齐。烧嘴座设冷却水管，冷环境保护深人其内的各部件。在控制室监控画面设置信号指示灯，可以显示两
万方数据
种信号红色或者绿色，火焰检测器检测到火焰信号时显示绿色，检测不到时显示红色。火焰检测器相当于一只“眼睛”，只能看到视线范围内的火焰，点火器端部就是火焰检测器的视线中心，理论上从点火器开始放电，火焰检测器就能检测到信号。火检测器信号随者要全逻辑系统的运行投人或退出，信号投入联锁后如果检测不到火焰信号，延时3s系统跳车。点火成功后通过提高氧气量和燃料气量系统升温升压，0.2MPa时煤粉投料，投料成功后气化炉内温度压力升高很快，当炉温达到 1000C以上时，火陷检测器联锁信号退出安全逻辑系统，关闭火焰检测器检修截止阀。火焰检测器安装位置如图1。
氧气
火焰检测器A
板
图1火始检测器安装位置示意
收稿日期：201104-19：收到修改稿日期：20110527
作者简介：孙西红，女，1982年出生，融理T程师，2005年毕业于宝鸡文理学院，从事气流床气化过程和技术研究开发T.作。联系电i/i :06322362736;Email ;sxihong@163.com
