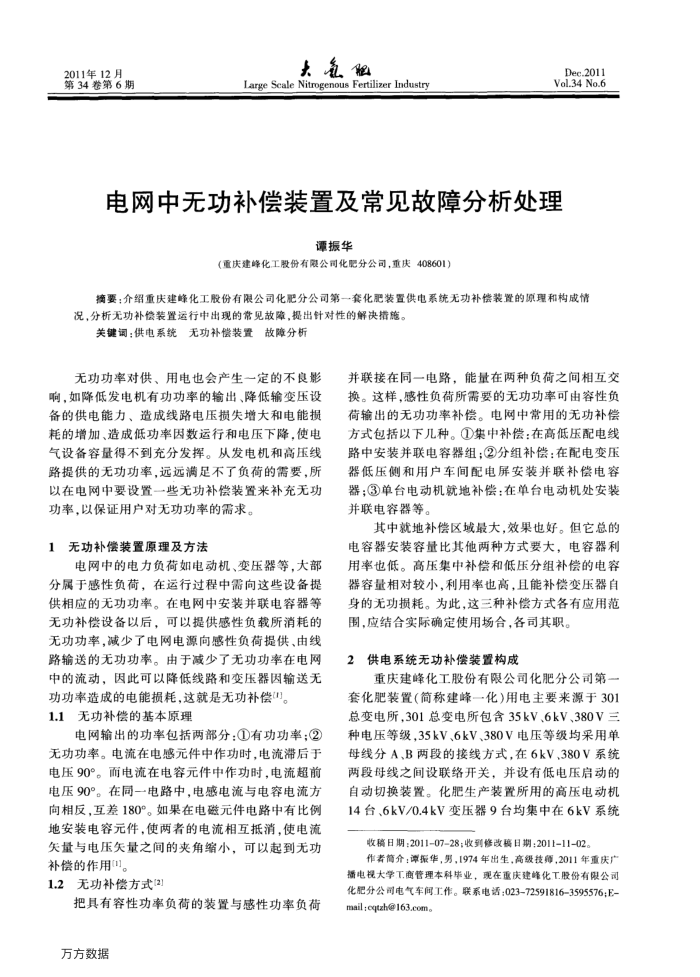

电网中无功补偿装置及常见故障分析处理
谭振华
(重庆建峰化.工股份有限公司化肥分公司，重庆408601)
摘要；介绍重庆建峰化工股份有限公司化肥分公司第一套化肥装置供电系统无功补偿装置的原理和构成情况，分析无功补偿装置运行中出现的常见故障，提出针对性的解决措施。
关键调：供电系统无功补偿装置故障分析
无功功率对供、用电也会产生一定的不良影响，如降低发电机有功功率的输出、降低输变压设备的供电能力、造成线路电压损失增大和电能损耗的增加、造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。从发电机和高压线路提供的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功
功率，以保证用户对无功功率的需求。 1无功补偿装置原理及方法
电网中的电力负荷如电动机、变压器等，大部
分属于感性负荷，在运行过程中需向这些设备费供相应的无功功率。在电网中安装并联电容器等无功补偿设备以后，可以提供感性负载所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率。由于减少了无功功率在电网中的流动，因此可以降低线路和变压器因输送无
功功率造成的电能损耗，这就是无功补偿")。 1.1无功补偿的基本原理
电网输出的功率包括两部分：①有功功率：② 无功功率。电流在电感元件中作功时，电流滞后于电压90°。而电流在电容元件中作功时，电流超前电压90°。在同一电路中，电感电流与电容电流方向相反，互差180°。如果在电磁元件电路中有比例地安装电容元件，使两者的电流相互抵消，使电流矢量与电压矢量之间的夹角缩小，可以起到无功补偿的作用)。
1.2无功补偿方式[2)
把具有容性功率负荷的装置与感性功率负荷万方数据
并联接在同一电路，能量在两种负荷之间相互交换。这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。电网中常用的无功补偿方式包括以下几种。①集中补偿：在高低压配电线路中安装并联电容器组；②分组补偿：在配电变压器低压侧和用户车间配电屏安装并联补偿电容器；③单台电动机就地补偿：在单台电动机处安装并联电容器等。
其中就地补偿区域最大，效果也好。但它总的电容器安装容量比其他两种方式要大，电容器利用率也低。高压集中补偿和低压分组补偿的电容器容量相对较小，利用率也高，且能补偿变压器自身的无功损耗。为此，这三种补偿方式各有应用范围，应结合实际确定使用场合，各司其职。
供电系统无功补偿装置构成 2
重庆建峰化工股份有限公司化肥分公司第一套化肥装置（简称建峰一化)用电主要来源于301 总变电所，301总变电所包含35kV、6kV、380V三种电压等级.35kV、6kV、380V电压等级均采用单母线分A、B两段的接线方式在6kV、380V系统两段母线之间设联络开关，并设有低电压启动的自动切换装置。化肥生产装置所用的高压电动机 14台、6kV/0.4kV变压器9台均集中在6kV系统
