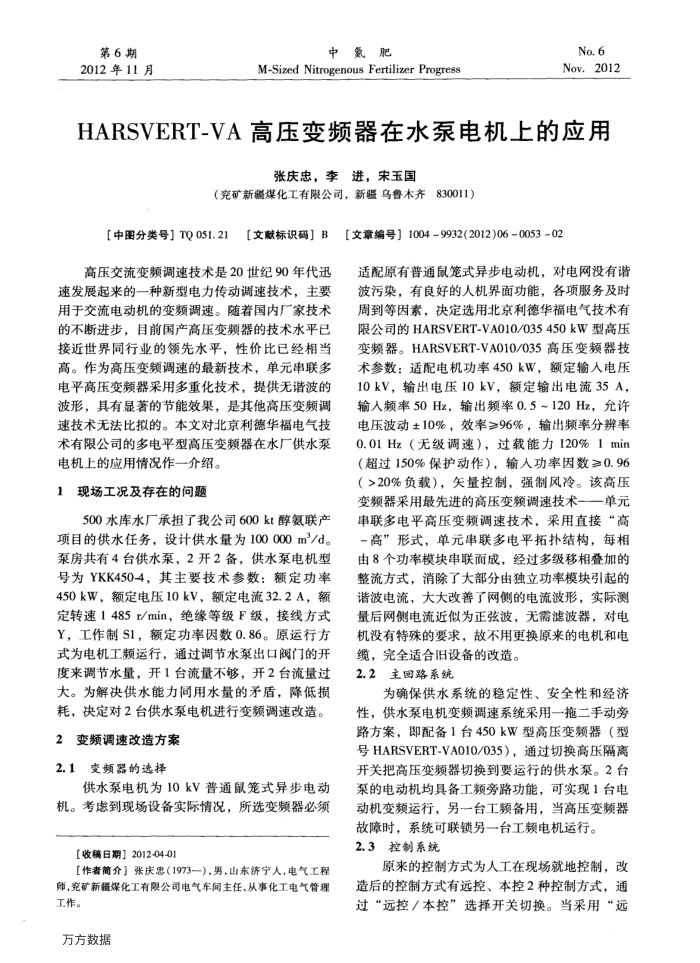

第6期 2012年11月
中氨氢肥
M-Sized Nitrogenous Fertilizer Progress
No.6 Nov.2012
HARSVERT-VA高压变频器在水泵电机上的应用
张庆忠，李进，宋玉国
（充矿新疆煤化工有限公司，新盟乌鲁木齐830011）
【中图分类号】TQ051.21【文献标识码］B 高压交流变频调速技术是20世纪90年代迅
速发展起来的一种新型电力传动调速技术，主要用于交流电动机的变频调速。随着国内厂家技术的不断进步，自前国产高压变频器的技术水平已接近世界同行业的领先水平，性价比已经相当高。作为高压变频调速的最新技术，单元串联多电平高压变频器采用多重化技术，提供无谐波的波形，具有显著的节能效果，是其他高压变频调速技术无法比拟的。本文对北京利德华福电气技术有限公司的多电平型高压变频器在水厂供水泵
电机上的应用情况作一介绍。 1现场工况及存在的问题
500水库水厂承相子我公司600kt醇氮联产项目的供水任务，设计供水量为100000m/d。泵房共有4台供水泵，2开2备，供水泵电机型号为YKK450-4，其主要技术参数：额定功率 450kW，额定电压10kV，额定电流32.2A，额定转速1485r/min，绝缘等级F级，接线方式 Y，工作制S1，额定功率因数0.86。原运行方式为电机工频运行，通过调节水泵出口阀门的开度来调节水量，开1台流量不够，开2台流量过大。为解决供水能力同用水量的矛盾，降低损耗，决定对2台供水泵电机进行变频调速改造。
2变频调速改造方案 2.1变频器的选择
供水泵电机为10kV普通鼠笼式异步电动机。考虑到现场设备实际情况，所选变频器必须收稿日期］2012-04-01
【作者简介】张庆忠（1973一），男，山东济宁人，电气工程师，充矿新疆煤化工有限公司电气车间主任，从事化工电气管理工作。
万方数据
[文章编号】10049932(2012)060053-02
适配原有普通鼠笼式异步电动机，对电网没有谐波污染，有良好的人机界面功能，各项服务及时周到等因素，决定选用北京利德华福电气技术有
变频器。HARSVERT-VA010/035高压变频器技术参数：适配电机功率450kW，额定输人电压 10kV，输出电压10kV，额定输出电流35A，输频率50Hz，输出频率0.5~120Hz，允许电压波动±10%，效率≥96%，输出频率分辨率 0.01Hz（无级调速），过载能力120%1min（超过150%保护动作），输人功率因数≥0.96（>20%负载），失量控制，强制风冷。该高压变频器采用最先进的高压变频调速技术一单元串联多电平高压变频调速技术，采用直接“高-高”形式，单元串联多电平拓扑结构，每相由8个功率模块串联而成，经过多级移相叠加的整流方式，消除了大部分由独立功率模块引起的谐波电流，大大改善了网侧的电流波形，实际测量后网侧电流近似为正弦波，无需滤波器，对电机没有特殊的要求，故不用更换原来的电机和电
缆，完全适合旧设备的改造。 2.2主圆路系统
为确保供水系统的稳定性、安全性和经济
性，供水象电机变频调速系统采用一拖二手动劳路方案，即配备1台450kW型高压变额器（型号HARSVERT-VA010/035），通过切换高压隔离开关把高压变频器切换到要运行的供水泵。2台泵的电动机均具备工频旁路功能，可实现1台电动机变频运行，另-一台工频备用，当高压变频器
故障时，系统可联锁另一台工频电机运行。 2.3控制系统
原来的控制方式为人工在现场就地控制，改造后的控制方式有远控、本控2种控制方式，通过“远控／本控”选择开关切换。当采用“远
