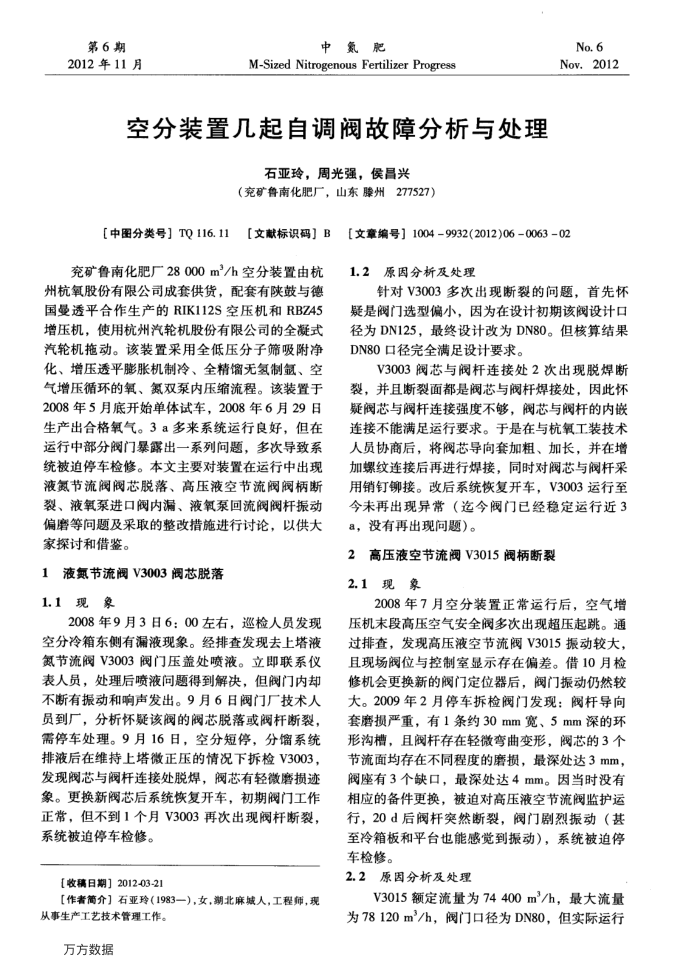

空分装置儿起自调阀故障分析与处理
石亚玲，周光强，侯昌兴
（充矿鲁南化肥厂，山东滕州277527）
No.6 Nov.2012
[中图分类号］TQ116.11【文献标识码】B
［文章编号】10049932(2012)06006302
充矿鲁南化肥厂28000m/h空分装置由杭州杭氧股份有限公司成套供货，配套有陕鼓与德国曼透平合作生产的RIK112S空压机和RBZ45 增压机，使用杭州汽轮机股份有限公司的全凝式汽轮机拖动。该装置采用全低压分子筛吸附净化、增压透平膨胀机制冷、全精馏无氢制氩、空气增压循环的氧、氮双泵内压缩流程。该装置于 2008年5月底开始单体试车，2008年6月29日生产出合格氧气。3a多来系统运行良好，但在运行中部分阀门暴露出一系列问题，多次导致系统被追停车检修。本文主要对装置在运行中出现液氮节流阀阀芯脱落、高压液空节流阀阀柄断裂、液氧泵进口阀内漏、液氧泵回流阀阀杆振动偏磨等问题及采取的整改措施进行讨论，以供大家探讨和借鉴。
1液节流阀V3003阀芯脱落 1.1现象
2008年9月3日6：00左右，巡检人员发现空分冷箱东侧有漏液现象。经排查发现去上塔液氮节流阀V3003阀门压盖处喷液。立即联系仪表人员，处理后喷液间题得到解决，但阀门内却不断有振动和响声发出。9月6日阀门厂技术人员到厂，分析怀疑该阀的阀芯脱落或阀杆断裂，需停车处理。9月16日，空分短停，分馏系统排液后在维持上塔微正压的情况下拆检V3003，发现阀芯与阀杆连接处脱焊，阀芯有轻微磨损迹象。更换新阀芯后系统恢复开车，初期阀门工作正常，但不到1个月V3003再次出现阀杆断裂，系统被迫停车检修。
[收稿日期］2012-03-21
[作者简介】石亚玲（1983一），女，朔北麻城人，工程师，现从事生产工艺技术管理工作。
万方数据
1.2
2原因分析及处理
针对V3003多次出现断裂的间题，首先怀是阀门选型偏小，因为在设计初期该阀设计口径为DN125，最终设计改为DN80。但核算结果 DN80口径完全满足设计要求。
V3003阀芯与阀杆连接处2次出现脱焊断裂，并且断裂面都是阀芯与阀杆焊接处，因此怀疑阀芯与阀杆连接强度不够，阀芯与阀杆的内嵌连接不能满足运行要求。于是在与杭氧工装技术人员协商后，将阀芯导向套加粗、加长，并在增加螺纹连接后再进行焊接，同时对阀芯与闵杆采用销钉铆接。改后系统恢复开车，V3003运行至今未再出现异常（迄今阀门已经稳定运行近3 a，没有再出现问间题）。
2高压液空节流阀V3015阀柄断裂 2.1现象
2008年7月空分装置正常运行后，空气增压机末段高压空气安全阀多次出现超压起跳。通过排查，发现高压液空节流阀V3015振动较大，且现场阀位与控制室显示存在偏差。借10月检修机会更换新的阀门定位器后，阀门振动仍然较大。2009年2月停车拆检阀门发现：阀杆导向套磨损严重，有1条约30mm宽、5mm深的环形沟槽，且阀杆存在轻微弯曲变形，阀芯的3个节流面均存在不同程度的磨损，最深处达3mm，阀座有3个缺口，最深处达4mm。因当时没有相应的备件更换，被迫对高压液空节流阀监护运行，20d后阀杆突然断裂，阀门剧烈振动（甚至冷箱板和平台也能感觉到振动），系统被迫停车检修。
2.2原因分析及处理
V3015额定流量为74400m/h，最大流量为78120m/h，阀门口径为DN80，但实际运行
