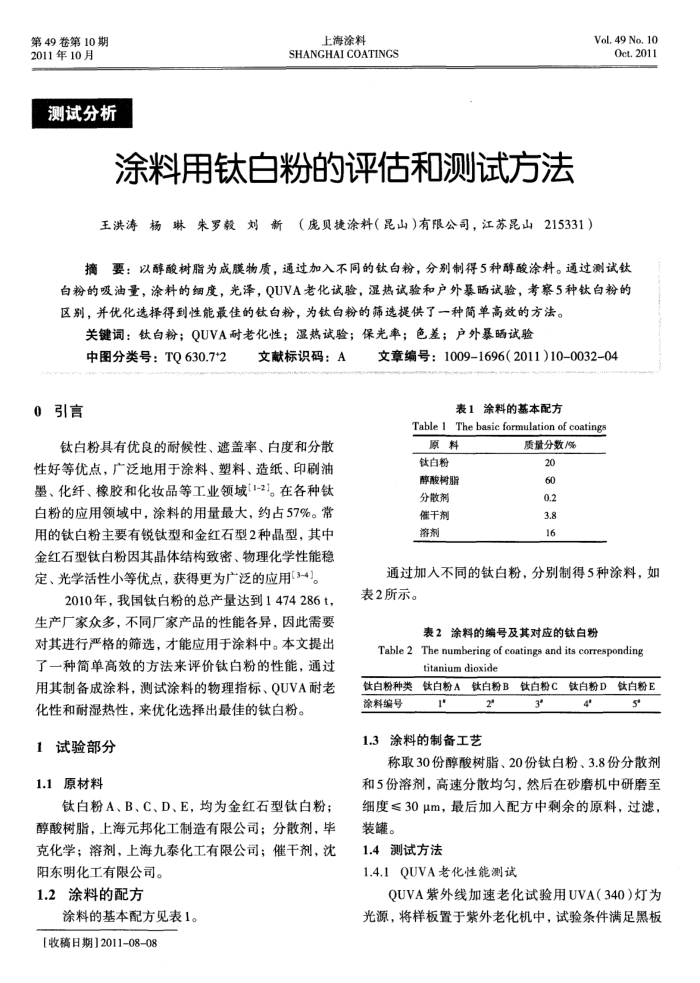

第49卷第10期 2011年10月
测试分析
上海涂料
SHANGHAI COATINCS
涂料用钛白粉的评估和测试方法王洪涛杨琳朱罗毅刘新（庞贝捷涂料（昆山）有限公司，江苏昆山215331）
Vol. 49 No. 10
Oct.2011
摘要：以醇酸树脂为成膜物质，通过加入不同的钛白粉，分别制得5种醇酸涂料。通过测试钛白粉的吸油量，涂料的细度，光泽，OUVA老化试验，湿热试验和户外基晒试验，考察5种钛白粉的区别，并优化选择得到性能最佳的钛白粉，为钛白粉的筛选提供了一种简单高效的方法。
关键调：钛白粉；QUVA耐老化性；湿热试验；保光率：色差：户外暴晒试验
中图分类号：TO630.7*2
0引言
文献标识码：A
钛白粉具有优良的耐候性、遮盖率、白度和分散性好等优点，广泛地用于涂料、塑料、造纸、印刷油墨、化纤、橡胶和化妆品等工业领域1-2]。在各种钛白粉的应用领域中，涂料的用量最大，约占57%。常用的钛白粉主要有锐钛型和金红石型2种晶型，其中金红石型钛白粉因其晶体结构致密、物理化学性能稳定、光学活性小等优点，获得更为广泛的应用[3-4]。
2010年，我国钛白粉的总产量达到1474286t，
生产厂家众多，不同厂家产品的性能各异，因此需要对其进行严格的筛选，才能应用于涂料中。本文提出了一种简单高效的方法来评价钛白粉的性能，通过用其制备成涂料，测试涂料的物理指标、QUVA耐老化性和耐湿热性，来优化选择出最佳的钛白粉。
1试验部分 1.1原材料
钛白粉A、B、C、D、E，均为金红石型钛白粉；醇酸树脂，上海元邦化工制造有限公司：分散剂，毕克化学；溶剂，上海九泰化工有限公司；催干剂，沈
阳东明化工有限公司。 1.2涂料的配方
涂料的基本配方见表1。[收稿日期】2011-08-08
文章编号：1009-1696（2011）10-0032-04
表1涂料的基本配方
Table 1 The basic formulation of coatings
原料钛白粉醇酸树脂分散剂催干剂落剂
质量分数/%
20 60 0.2 3.8 16
通过加入不同的钛白粉，分别制得5种涂料，如表2所示。
表2涂料的编号及其对应的钛自粉
Table 2 The numbering of coatings and its corresponding
titanium dioxide
钛白粉种类钛白粉A钛白粉B钛白粉C钛白粉D
钛白粉E
涂料编号
1.3涂料的制备工艺
2
3
4
5*
称取30份醇酸树脂、20份钛白粉、3.8份分散剂和5份溶剂，高速分散均匀，然后在砂磨机中研磨至细度≤30μm，最后加入配方中剩余的原料，过滤，装罐。
1.4测试方法
1.4.1OUVA老化性能测试
QUVA紫外线加速老化试验用UVA（340）灯为光源，将样板置于紫外老化机中，试验条件满足黑板
