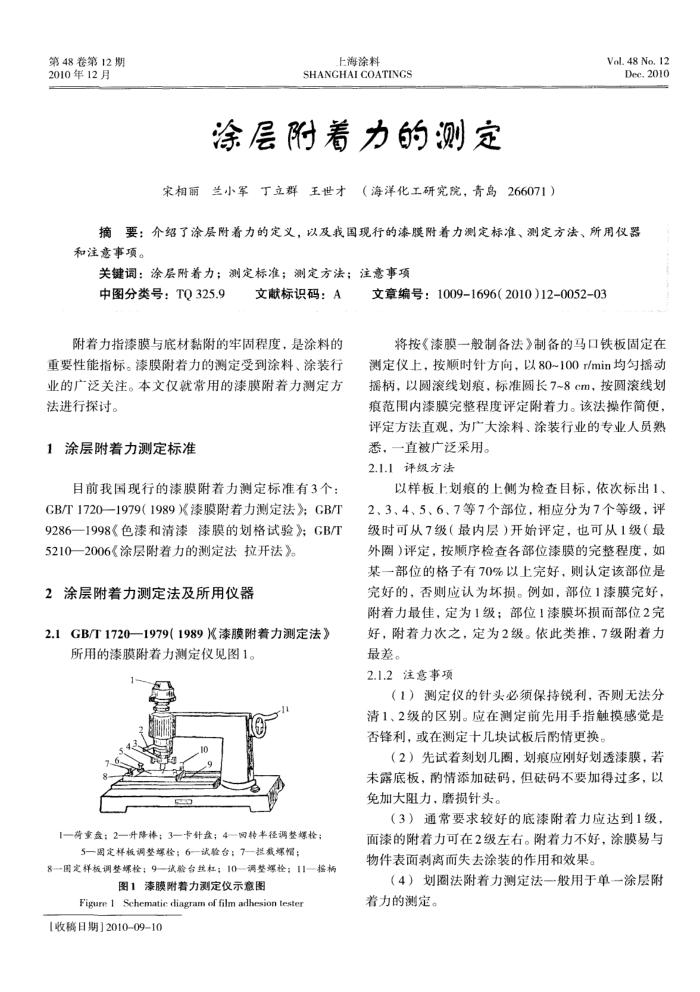

第48卷第12期 2010年12月
上海涂料
SHANGHAI COATINGS
涂层附着力的测定
宋相丽兰小军丁立群王世才（海洋化工研究院，青岛266071）
Vol. 48 No. 12 Dee.2010
摘要：介绍了涂层附着力的定义，以及我国现行的漆膜附着力测定标准、测定方法、所用仪器和注意事项。
关键调：涂层附着力；测定标准；测定方法；注意事项
中图分类号：TO325.9
文献标识码：A
附着力指漆膜与底材黏附的牢固程度，是涂料的重要性能指标。漆膜附着力的测定受到涂料、涂装行业的广泛关注。本文仅就常用的漆膜附若力测定方法进行探讨。
1涂层附着力测定标准
目前我国现行的漆膜附着力测定标准有3个： GB/T17201979（1989)《漆膜附着力测定法》：GB/T 9286一1998《色漆和清漆漆膜的划格试验》；GB/T
5210一2006《涂层附着力的测定法拉开法》 2涂层附着力测定法及所用仪器
2.1GB/T1720—1979(1989《漆膜附着力测定法》
所用的漆膜附着力测定仪见图1。
1—荷重盘：2—升降棒：3—卡针盘；4—网转率径调整爆检：
5—周定样板调整螺检；6—试验台：7—甚截螺幅；
8—围定样板调整螺检；9—试验台丝杠；10—调整螺检：11—按柄
图1漆膜附着力测定仪示意图
Figure 1 Schematie diagram of film adhesion tester
【收稿日期】2010-09-10
文章编号：1009-1696（2010)12-0052-03
将按《漆膜一般制备法》制备的马口铁板固定在测定仪上，按顺时针方向，以80~100r/min均匀播动摇柄，以圆滚线划痕，标准长7~8cm，按圆滚线划痕范围内漆膜完整程度评定附着力。该法操作简便评定方法直观，为广大涂料、涂装行业的专业人员熟
悉，一直被广泛采用。 2.1.1评级方法
以样板上划痕的上侧为检查目标，依次标出1、 2、3、4、5、6、7等7个部位，相应分为7个等级，评级时可从7级（最内层）开始评定，也可从1级（最外圈）评定，按顺序检查各部位漆膜的完整程度，如某一部位的格子有70%以上完好，则认定该部位是完好的，否则应认为坏损。例如，部位1漆膜完好，附着力最佳，定为1级：部位1漆膜坏损面部位2完好，附着力次之，定为2级。依此类推，7级附着力最差。
2.1.2注意事项
（1）测定仪的针头必须保持锐利，否则无法分清1、2级的区别。应在测定前先用手指触摸感觉是否锋利，或在测定十几块试板后酌情更换，
（2）先试着刻划几圈，划痕应刚好划透漆膜，若未露底板，酌情添加础码，但础码不要加得过多，以免加大阻力，磨损针头。
（3）通常要求较好的底漆附着力应达到1级面漆的附着力可在2级左右。附着力不好，涂膜易与物件表面剥离而失去涂装的作用和效果。
（4）划圈法附着力测定法一般用于单一涂层附着力的测定。
