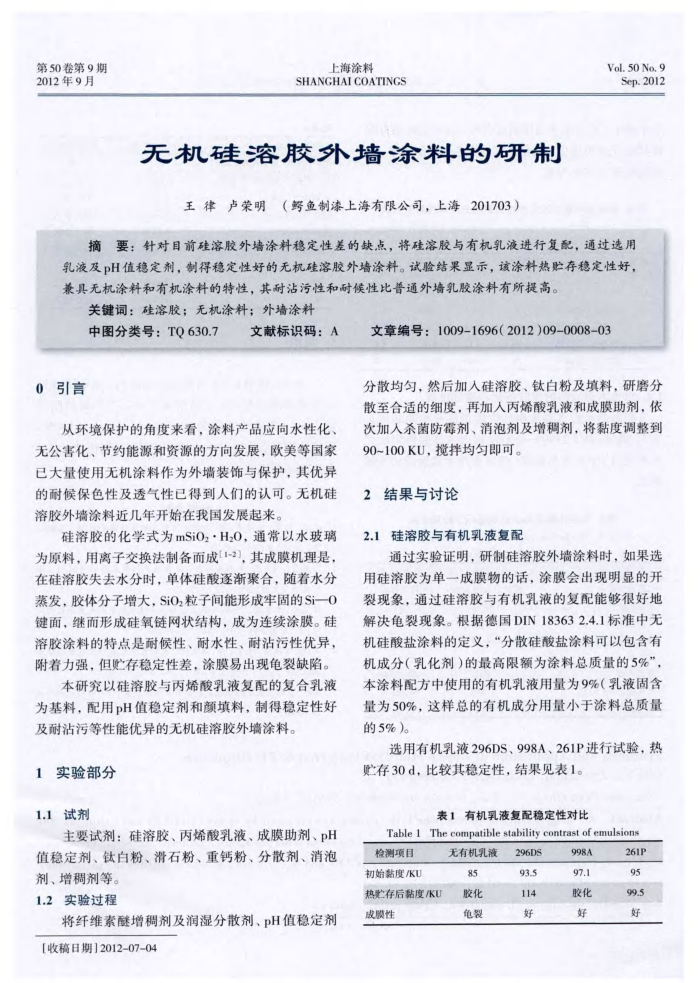

第50卷第9期 2012年9月
上海涂料
SHANGHAI COATINGS
无机硅溶胶外墙涂料的研制
王律卢荣明（鳄鱼制漆上海有限公司，上海201703）
Vol.50 No. 9 Sep.2012
摘要：针对目前硅溶胶外墙涂料稳定性差的缺点，将硅溶胶与有机乳液进行复配，通过选用乳液及pH值稳定剂，制得稳定性好的无机硅溶胶外墙涂料。试验结果显示，该涂料热贮存稳定性好，兼具无机涂料和有机涂料的特性，其耐沾污性和耐候性比普通外墙乳胶涂料有所提高。
关键词：硅溶胶：无机涂料：外墙涂料
中图分类号：TQ630.7
0引言
文献标识码：A
从环境保护的角度来看，涂料产品应向水性化、无公害化、节约能源和资源的方向发展，欧美等国家已大量使用无机涂料作为外墙装饰与保护，其优异的耐候保色性及透气性已得到人们的认可。无机硅溶胶外墙涂料近几年开始在我国发展起来。
硅溶胶的化学式为mSiO,·H,O，通常以水玻璃为原料，用离子交换法制备而成(1-2)，其成膜机理是，在硅溶胶失去水分时，单体硅酸逐渐聚合，随着水分蒸发，胶体分子增大，SiO,粒子间能形成牢固的Si一O 键面，继而形成硅氧链网状结构，成为连续涂膜。硅溶胶涂料的特点是耐候性、耐水性、耐沾污性优异，附着力强，但贮存稳定性差，涂膜易出现龟裂缺陷。
本研究以硅溶胶与丙烯酸乳液复配的复合乳液为基料，配用pH值稳定剂和颜填料，制得稳定性好及耐沾污等性能优异的无机硅溶胶外墙涂料。
1实验部分 1.1试剂
主要试剂：硅溶胶、丙烯酸乳液、成膜助剂、pH 值稳定剂、钛白粉、滑石粉、重钙粉、分散剂、消泡
剂、增稠剂等。 1.2实验过程
将纤维素醛增稠剂及润湿分散剂、pH值稳定剂【收稿日期】2012-07-04
文章编号：1009-1696（2012）09-0008-03
分散均匀，然后加人硅溶胶、钛白粉及填料，研磨分散至合适的细度，再加人丙烯酸乳液和成膜助剂，依次加人杀菌防霉剂、消泡剂及增稠剂，将黏度调整到
90~100KU，搅拌均匀即可。 2结果与讨论
2.1硅溶胶与有机乳液复配
通过实验证明，研制硅溶胶外墙涂料时，如果选用硅溶胶为单一成膜物的话，涂膜会出现明显的开裂现象，通过硅溶胶与有机乳液的复配能够很好地解决龟裂现象。根据德国DIN183632.4.1标准中无机硅酸盐涂料的定义，“分散硅酸盐涂料可以包含有机成分（乳化剂）的最高限额为涂料总质量的5%”，本涂料配方中使用的有机乳液用量为9%（乳液固含量为50%，这样总的有机成分用量小于涂料总质量的5%）。
选用有机乳液296DS、998A、261P进行试验，热贮存30d，比较其稳定性，结果见表1。
表1有机乳液复配稳定性对比
The compatible stability contrast of emulsions
Table1
检测项目初始黏度/KU
热忙存后黏度/KU 成膜性
无有机乳液 85 胶化龟裂
296DS 93.5 114 好
9984 97.1 胶化好
261P 95 99.5 好
