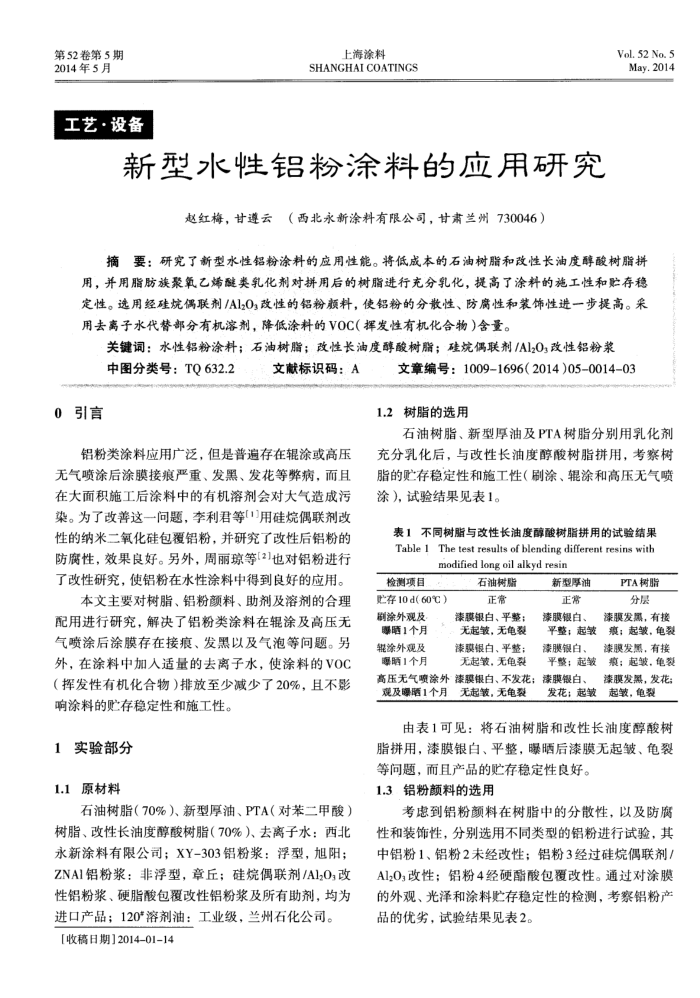

第52卷第5期 2014年5月
工艺·设备
上海涂料
SHANGHAI COATINGS
新型水性铝粉涂料的应用研究
赵红梅，甘遵云（西北永新涂料有限公司，甘肃兰州730046）
Vol. 52 No. 5 May.2014
摘要：研究了新型水性铝粉涂料的应用性能。将低成本的石油树脂和改性长油度醇酸树脂拼用，并用脂肪族聚氧乙烯醚类乳化剂对拼用后的树脂进行充分乳化，提高了涂料的施工性和贮存稳定性。选用经硅烷偶联剂/AlO改性的铝粉颜料，使铝粉的分散性、防腐性和装饰性进一步提高。采用去离子水代替部分有机溶剂，降低涂料的VOC(挥发性有机化合物)含量。
关键词：水性铝粉涂料：石油树脂；改性长油度醇酸树脂；硅烷偶联剂/Al2O改性铝粉浆
中图分类号：TQ632.2
0引言
文献标识码：A
铝粉类涂料应用广泛，但是普追存在辑涂或高压无气喷涂后涂膜接痕严重、发黑、发花等弊病，而且在大面积施工后涂料中的有机溶剂会对大气造成污染。为了改善这一问题，李利君等[1]用硅烷偶联剂改性的纳米二氧化硅包覆铝粉，并研究了改性后铝粉的防腐性，效果良好。另外，周丽琼等[2]也对铝粉进行了改性研究，使铝粉在水性涂料中得到良好的应用。
本文主要对树脂、铝粉颜料、助剂及溶剂的合理配用进行研究，解决了铝粉类涂料在辑涂及高压无气喷涂后涂膜存在接痕、发黑以及气泡等问题。另外，在涂料中加人适量的去离子水，使涂料的VOC（挥发性有机化合物）排放至少减少了20%，且不影响涂料的贮存稳定性和施工性。
1实验部分 1.1原材料
石油树脂（70%）、新型厚油、PTA（对苯二甲酸）树脂、改性长油度醇酸树脂（70%）、去离子水：西北永新涂料有限公司；XY-303铝粉浆：浮型，旭阳； ZNAI铝粉浆：非浮型，章丘；硅烷偶联剂/Al,O;改性铝粉浆、硬脂酸包覆改性铝粉浆及所有助剂，均为
进口产品；120*溶剂油：工业级，兰州石化公司。[收稿日期】2014-01-14
文章编号：1009-1696（2014）05-0014-03 1.2树脂的选用
石油树脂、新型厚油及PTA树脂分别用乳化剂充分乳化后，与改性长油度醇酸树脂拼用，考察树脂的贮存稳定性和施工性（刷涂、辊涂和高压无气喷涂)，试验结果见表1。
表1不同树脂与改性长油度醇酸树脂拼用的试验结果 Table 1The test results of blending different resins with
modified long oil alkyd resin
检测项目
贮存10d(60℃）
剧涂外观及腺晒1个月辑涂外观及晒1个月
石油树脂正常
漾膜银白、平整：无起皱，无龟裂漆膜银白、平整：无起策，无龟裂
新型厚油正常漆膜银白、平整；起皱漆膜银白、平整：起皱
高压无气喷涂外漆膜银白、不发花；漆膜银白、
发花；起皱
观及噪晒1个月
无起皱，无龟裂
PTA树脂分层
漆膜发黑，有接衰；起皱，龟裂漆膜发黑，有接兼；起皱，龟裂漆膜发黑，发花；起皱，龟裂
由表1可见：将石油树脂和改性长油度醇酸树脂拼用，漆膜银白、平整，曝晒后漆膜无起皱、龟裂
等问题，而且产品的贮存稳定性良好。 1.3铝粉颜料的选用
考虑到铝粉颜料在树脂中的分散性，以及防腐性和装饰性，分别选用不同类型的铝粉进行试验，其中铝粉1、铝粉2未经改性：铝粉3经过硅烷偶联剂/ Al20;改性；铝粉4经硬酯酸包覆改性。通过对涂膜的外观、光泽和涂料贮存稳定性的检测，考察铝粉产品的优劣，试验结果见表2。
