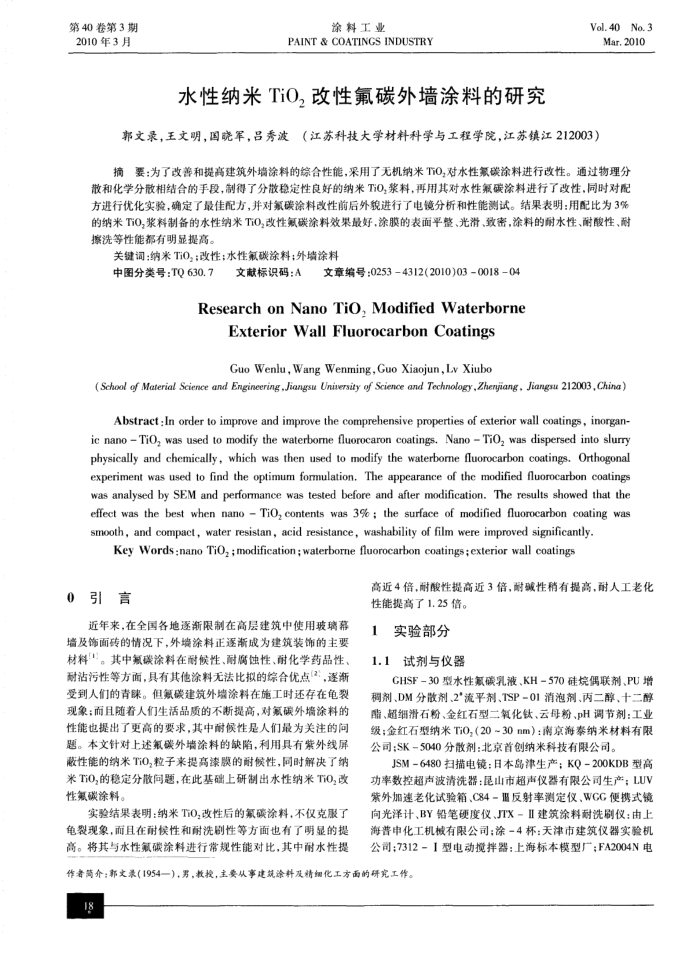

第40卷第3期 2010年3月
涂料工业
PAINT & COATINGS INDUSTRY
水性纳米TiO，改性氟碳外墙涂料的研究
Vol.40No.3 Mar.2010
郭文录，王文明，国晓军，吕秀波（江苏科技大学材料科学与工程学院，江苏镇江212003）
要：为了改善和提高建筑外墙涂料的综合性能，采用了无机纳米TO,对水性氟碳涂料进行改性。通过物理分摘
散和化学分散相结合的手段，制得了分散稳定性良好的纳米TO,浆料，再用其对水性氟碳涂料进行了改性，同时对配方进行优化实验，确定了最佳配方，并对氟碳涂料改性前后外貌进行了电镜分析和性能测试。结果表明：用配比为3%
擦洗等性能都有明显提高。
关键词：纳米TiO，：改性；水性氟碳涂料；外墙涂料
中图分类号：TQ630.7
文献标识码：A
文章编号：02534312(2010)03001804
Research on Nano TiO,Modified Waterborne
Exterior Wall Fluorocarbon Coatings Guo Wenlu, Wang Wenming, Guo Xiaojun,Lv Xiubo
(School of Material Science and Engineering ,Jiangsu Unitersity of Science and Technology,Zhenjiang, Jiangsu 212003, China)
Abstract:ln order to improve and improve the comprehensive properties of exterior wall coatings, inorgan-ic nano TiO, was used to modify the waterbome fluorocaron coatings. Nano TiO, was dispersed into slurry physically and chemically, which was then used to modify the waterborme fluorocarbon coatings. Orthogonal experiment was used to find the optimum formulation. The appearance of the modified fluorocarbon coatings was analysed by SEM and performance was tested before and after modification. The results showed that the effect was the best when nano TiO, contents was 3% ; the surface of modified fluorocarbon coating was
smooth, and compact, water resistan, acid resistance, washability of film were improved significantly Key Words :nano TiO, ; modification;waterborne fluorocarbon coatings;exterior wall coating5
0
引言
近年来，在全国各地逐渐限制在高层建筑中使用玻璃幕
墙及饰面砖的情况下，外墙涂料正逐渐成为建筑装饰的主要材料"。其中氟碳涂料在耐候性、耐腐蚀性、耐化学药品性、耐沾污性等方面，具有其他涂料无法比拟的综合优点（2：，逐渐受到人们的青。但氟碳建筑外墙涂料在施工时还存在龟裂现象；而且随着人们生活品质的不断提高，对氟碳外墙涂料的性能也提出了更高的要求，其中耐候性是人们最为关注的问题。本文针对上述氟碳外墙涂料的缺陷，利用具有紫外线屏蔽性能的纳米TiO,粒子来提高漆膜的耐候性，同时解决了纳米TiO,的稳定分散问题，在此基础上研制出水性纳米TiO,改性氟碳涂料。
实验结果表明：纳米TiO,改性后的氟碳涂料，不仅克服了龟裂现象，而且在耐候性和耐洗剧性等方面也有了明显的提高。将其与水性氟碳涂料进行常规性能对比，其中耐水性提
高近4倍，耐酸性提高近3倍，耐碱性稍有提高，耐人工老化性能提高了1.25倍。
实验部分
1.1
试剂与仪器
GHSF-30型水性氟碳乳减、KH-570硅烷偶联剂、PU增
稠剂、DM分散剂、2"流平剂、TSP-01消泡剂、丙二醇、十二醇酯、超细滑石粉、金红石型二氧化钛、云母粉、pH调节剂：工业级；金红石型纳米Ti0,（20~30nm）：南京海泰纳米材料有限公司;SK-5040分散剂：北京首创纳米科技有限公司。
JSM-6480扫描电镜：日本岛津生产；KQ-200KDB型高功率数控超声波清洗器：昆山市超声仪器有限公司生产；LUV 紫外加速老化试验箱、C84-反射率测定仪、WGG便携式镜向光泽计、BY铅笔硬度仪、JTX-ⅡI建筑涂料耐洗剧仪：由上海普申化工机械有限公司；涂-4杯：天津市建筑仪器实验机公司;7312-I型电动搅拌器：上海标本模型厂；FA2004N电
作者简介：郭文录(1954一），男，教投，主要从事建筑涂料及精细化工方面的研究工作。
