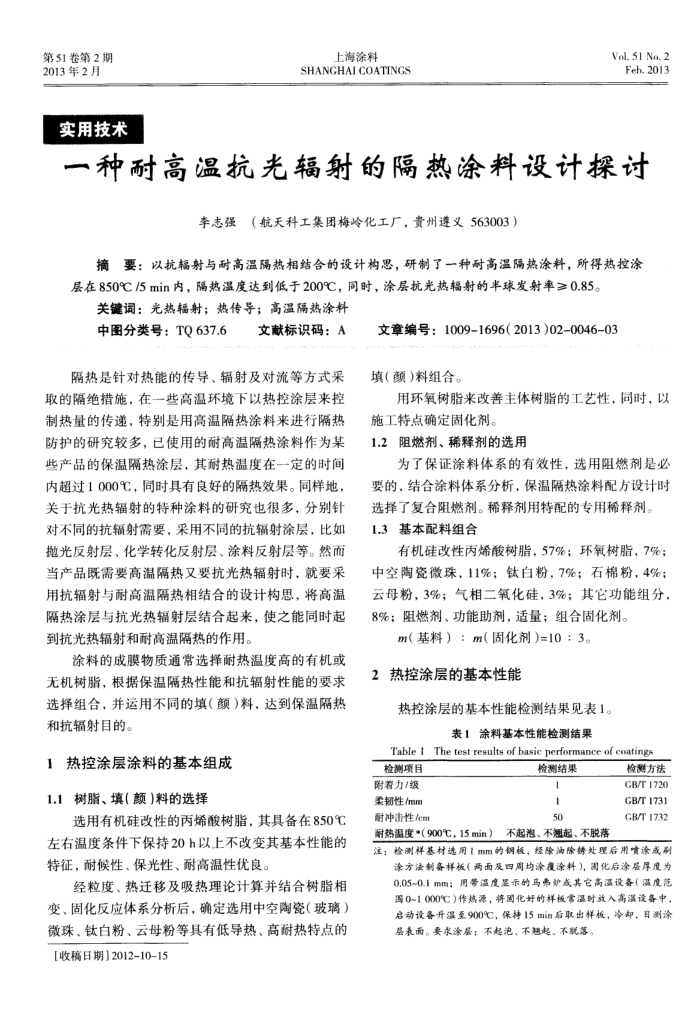

第51卷第2期 2013年2月
实用技术
上海涂料
SHANGHAI COATINGS
Vol. 51 No. 2 Feh. 2013
一种耐高温抗光辐射的隔热涂料设计探讨
李志强（航天科工集团梅岭化工厂，责州遵义563003）
摘要：以抗辐射与耐高温隔热相结合的设计构思，研制了一种耐高温隔热涂料，所得热控涂层在850℃/5min内，隔热温度达到低于200℃，同时，涂层抗光热辐射的半球发射率≥0.85。
关键词：光热辐射：热传导：高温隔热涂料
中图分类号：TQ637.6
文献标识码：A
隔热是针对热能的传导、辐射及对流等方式采取的隔绝措施，在一些高温环境下以热控涂层来控制热量的传递，特别是用高温隔热涂料来进行隔热防护的研究较多，已使用的耐高温隔热涂料作为某些产品的保温隔热涂层，其耐热温度在定的时间内超过1000℃，同时具有良好的隔热效果。同样地，关于抗光热辐射的特种途料的研究也很多，分别针对不同的抗辐射需要，采用不同的抗辐射涂层，比如抛光反射层、化学转化反射层、涂料反射层等。然而当产品既需要高温隔热又要抗光热辐射时，就要采用抗辐射与耐高温隔热相结合的设计构思，将高温隔热涂层与抗光热辐射层结合起来，使之能同时起到抗光热辐射和耐高温隔热的作用。
涂料的成膜物质通常选择耐热温度高的有机或无机树脂，根据保温隔热性能和抗辐射性能的要求选择组合，并运用不同的填（颜）料，达到保温隔热和抗辐射目的。
热控涂层涂料的基本组成 1
1.1树脂、填（颜)料的选择
选用有机硅改性的丙烯酸树脂，其具备在850℃ 左右温度条件下保持20h以上不改变其基本性能的特征，耐候性、保光性、耐高温性优良。
经粒度、热迁移及吸热理论计算并结合树脂相变、固化反应体系分析后，确定选用中空陶瓷（玻璃）微珠、钛白粉、云母粉等具有低导热、高耐热特点的[收稿日期】2012-10-15
文章编号：1009-1696（2013)02-0046-03 填（颜)料组合。
用环氧树脂来改善主体树脂的工艺性，同时，以施工特点确定固化剂。
1.2阻燃剂、稀释剂的选用
为了保证涂料体系的有效性，选用阻燃剂是必要的，结合涂料体系分析，保温隔热涂料配方设计时选择了复合阻燃剂。稀释剂用特配的专用稀释剂。 1.3基本配料组合
有机硅改性丙烯酸树脂，57%；环氧树脂，7%；中空陶瓷微珠，11%；钛白粉，7%；石棉粉，4%；云母粉，3%；气相二氧化硅，3%；其它功能组分， 8%；阻燃剂、功能助剂，适量：组合固化剂。
m（基料）：m（周化剂）=10：3。 2热控涂层的基本性能
热控涂层的基本性能检测结果见表1。
表1涂料基本性能检测结果
Table1
The test results of basic performance of coatings
检测项目附着力/级柔韧性/mm 耐冲击性/cm
检测结果 1 50
耐热温度*（900℃，15min）不起滤、不翘起、不脱落
检测方法 CB/T1720 GB/T1731 CB/T 1732
注：检测样基材选用1mm的钢板，经除油除锈处理后用喷涂或副
涂方法制务样板（两面及四周均涂覆涂料)，围化后涂层厚度为 0.05~0.1mm；用劳温度显示的马弗炉或其它高温设备（温度范国0~1000℃）作热源，将围化好的样板常温时放入高温设务中，启动设备开温至900℃，保持15min后取出样板，冷却，日测涂层表面。要求涂层；不起泡、不题起、不既落。
