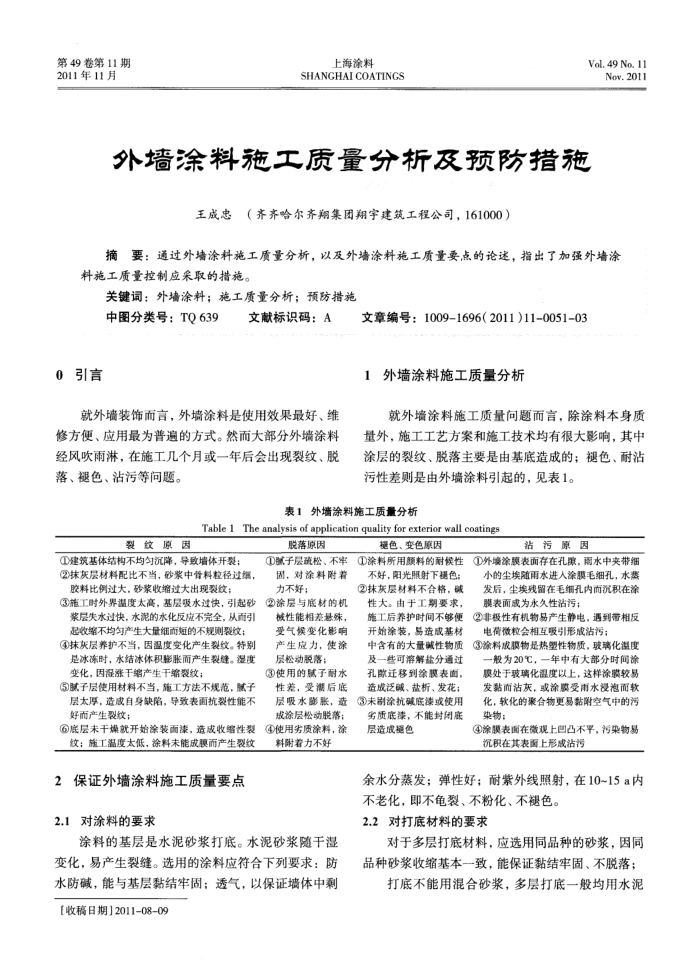

第49卷第11期 2011年11月
上海涂料
SHANGHAI COATINGS
Vol. 49 No. 11 Nov.2011
外墙涂料施工质量分析及预防措施
王成忠（齐齐哈尔齐期集团翔宇建筑工程公司，161000）
摘要：通过外墙涂料施工质量分析，以及外墙涂料施工质量要点的论述，指出了加强外墙涂料施工质量控制应采取的措施。
关键词：外墙涂料：施工质量分析：预防措施
中图分类号：TQ639
0引言
文献标识码：A
就外墙装饰而言，外墙涂料是使用效果最好、维修方便、应用最为普遍的方式。然而大部分外墙涂料经风吹雨淋，在施工几个月或一年后会出现裂纹、脱落、褪色、沾污等问题。
文章编号：1009-1696（2011）11-0051-03
外墙涂料施工质量分析
就外墙涂料施工质量问题而言，除涂料本身质量外，施工工艺方案和施工技术均有很大影响，其中涂层的裂纹、脱落主要是由基底造成的；褪色、耐沾污性差则是由外墙涂料引起的，见表1。
表1外墙涂料施工质量分析
Table 1 The analysis of application quality for exterior wall coatings
裂纹原因
①建筑基体结构不均匀沉降，导致增体开裂； ②抹灰层材料配比不当，砂浆中骨料粒径过绳，胶料比例过大，砂浆收缩过大出现裂纹；
③施工时外界温度太高，基层吸水过快，引起砂浆层失水过快，水泥的水化反应不完全，从而引起收缩不均匀产生大量细而短的不规则裂纹； ④抹灰层养护不当，因温度变化产生裂纹。特别是冰冻时，水结冰体积影胀而产生裂缝。湿度变化，因湿涨干缩产生干缩装纹：
5腻子层使用材料不当，施工方法不规范，腻子层太厚，造感自身缺陷，导致表面抗裂性能不好而产生裂纹；
③底层未干燥就开始涂装面漆，造成收缩性裂纹；施工温度太低，涂料未能成膜而产生裂纹
2
保证外墙涂料施工质量要点
2.1对涂料的要求
脱落原固
①腻子层疏松、不率固，对涂料附着力不好；
②涂层与底材的机性能相差悬殊。受气候变化影响产生应力，使涂层松动脱落：
③使用的腻子耐水性差，受溯后底层吸水影胀，造成涂层松动脱落； ④使用劣质涂料，涂料附着力不好
涂料的基层是水泥砂浆打底。水泥砂浆随干湿变化，易产生裂缝。选用的涂料应符合下列要求：防水防碱，能与基层黏结牢固；透气，以保证墙体中剩
【收稿日期2011-08-09
提色、变色原因
①涂料所用颜料的耐候性不好，阳光照射下褪色； ②抹灰层材料不合格，碱性大。由于工期要求，施工后养护时间不够便开始涂装，易造成基材中含有的大量减性物质及一些可溶解盐分通过孔欧迁移到涂膜表面，造成泛碱、盐析、发花；(3未别涂抗碱底漆或使用劣质底漆，不能封闭底层造成提色
沾污原因
①外境涂膜表面存在孔限，雨水中夹带细小的尘埃随雨水进人涂膜毛细孔，水蒸发后，尘埃残留在毛细孔内而沉积在涂膜表面成为永久性沾污；
②非极性有机物易产生静电，遇到带相反电荷微粒会相互吸引形成沾污；
③涂料成膜物是热塑性物质，玻璃化温度
般为20℃，一年中有大部分时间涂膜处于玻璃化温度以上，这样涂膜较易发黏而沾灰，或涂膜受雨水浸泡而软化，软化的聚合物更易黏附空气中的污染物：
④涂膜表面在微观上回凸不平，污染物易沉积在其表面上形成沾污
余水分蒸发；弹性好；耐紫外线照射，在10~15a内
不老化，即不龟裂、不粉化、不褪色。 2.2对打底材料的要求
对于多层打底材料，应选用同品种的砂浆，因同品种砂浆收缩基本一致，能保证黏结牢固、不脱落；
打底不能用混合砂浆，多层打底一般均用水泥
