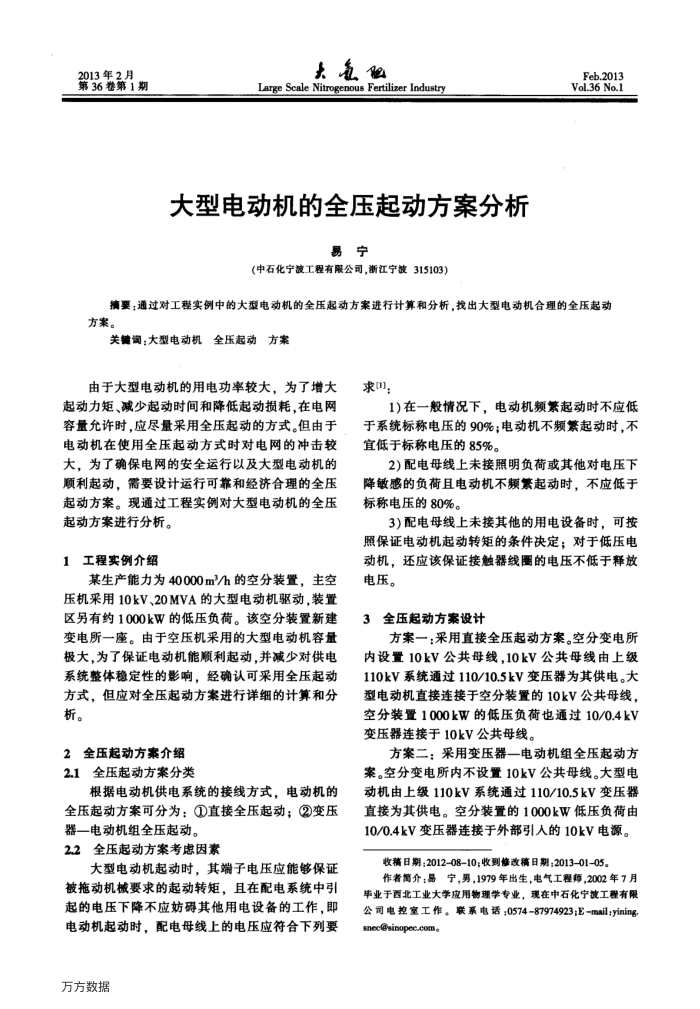

2013年2月第36卷第1期
大氧胆
Large Scale Nitrogenous Fertilizer Industry
大型电动机的全压起动方案分析
易宁
（中石化宁波工程有限公司，浙江宁波315103)
Feb.2013 Vol.36 No.1
摘要；通过对工程实例中的大型电动机的全压起动方案进行计算和分析，找出大型电动机合理的全压起动方案。
关键调，大型电动机全压起动方案
由于大型电动机的用电功率较大，为了增大
起动力矩、减少起动时间和降低起动损耗，在电网容量允许时，应尽量采用全压起动的方式。但由于电动机在使用全压起动方式时对电网的冲击较大，为了确保电网的安全运行以及大型电动机的顺利起动，需要设计运行可靠和经济合理的全压起动方案。现通过工程实例对大型电动机的全压
起动方案进行分析。 1工程实例介绍
某生产能力为40000m/h的空分装置，主空压机采用10kV、20MVA的大型电动机驱动，装置区另有约1000kW的低压负荷。该空分装置新建变电所一座。由于空压机采用的大型电动机容量极大，为了保证电动机能顺利起动，并减少对供电系统整体稳定性的影响，经确认可采用全压起动方式，但应对全压起动方案进行详细的计算和分析。
2全压起动方案介绍 2.1全压起动方案分类
根据电动机供电系统的接线方式，电动机的
全压起动方案可分为：直接全压起动：(②变压器一电动机组全压起动。
2.2全压起动方案考虑因素
大型电动机起动时，其端子电压应能够保证被拖动机械要求的起动转矩，且在配电系统中引起的电压下降不应妨碍其他用电设备的工作，即电动机起动时，配电母线上的电压应符合下列要
万方数据
求叫：
1)在一般情况下，电动机频繁起动时不应低于系统标称电压的90%；电动机不频繁起动时，不宜低于标称电压的85%。
2)配电母线上未接照明负荷或其他对电压下降敏感的负荷且电动机不频繁起动时，不应低于标称电压的80%。
3)配电母线上未接其他的用电设备时，可按照保证电动机起动转矩的条件决定：对于低压电动机，还应该保证接触器线圈的电压不低于释放电压。
3全压起动方案设计
方案一采用直接全压起动方案索，空分变电所内设置10kV公共母线，10kV公共母线由上级 110kV系统通过110/10.5kV变压器为其供电。大型电动机直接连接于空分装置的10kV公共母线，空分装置1000kW的低压负荷也通过10/0.4kV 变压器连接于10kV公共母线。
方案二：采用变压器一电动机组全压起动方案。空分变电所内不设置10kV公共母线。大型电动机由上级110kV系统通过110/10.5kV变压器直接为其供电。空分装置的1000kW低压负荷由 10/0.4kV变压器连接于外部引人的10kV电源。
收稿日期；2012-08-10；收到修改稿日期；2013-01-05。
作者商介；品宁，男，1979年出生，电气工程师，2002年7月毕业于西北工业大学应用物理学专业，现在中石化宁波工程有限公司电控室工作。联系电话：0574-87974923;Email：yining snec@sinopec.coms
