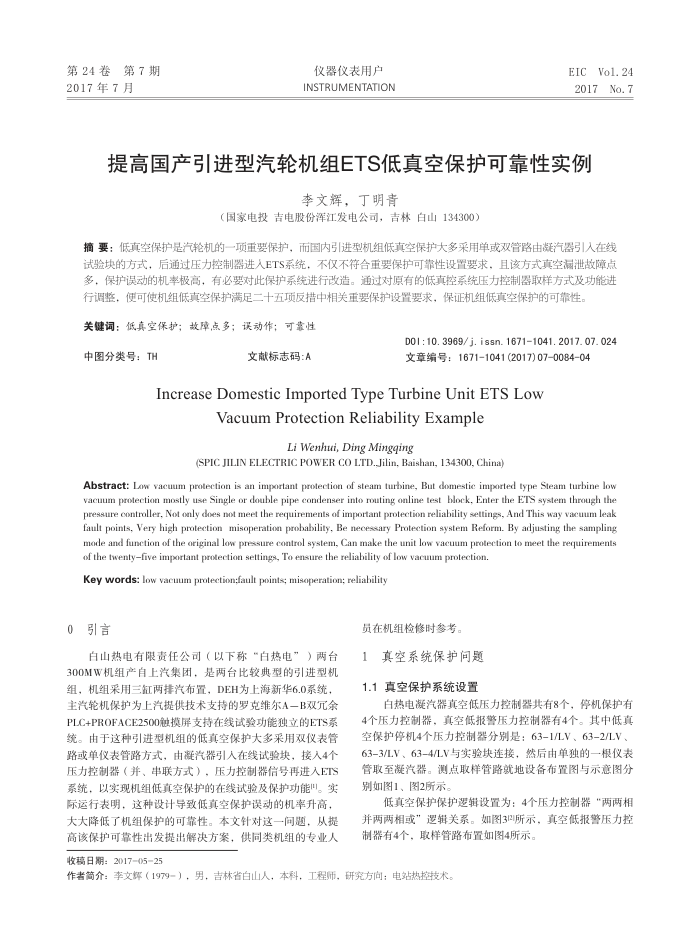

提高国产引进型汽轮机组ETS低真空保护可靠性实例
李文辉，丁明青
（国家电投吉电股份浑江发电公司，吉林白山134300）
摘要：低真空保护是汽轮机的一项重要保护，而国内引进型机组低真空保护大多采用单或双管路由凝汽器引入在线试验块的方式，后通过压力控制器进入ETS系统，不仅不符合重要保护可靠性设置要求，且该方式真空漏泄敏障点多，保护误动的机率极高，有必要对此保护系统进行改造。通过对原有的低真控系统压力控制器取样方式及功能进
行调整，便可使机组低真空保护满足二十五项反措中相关重要保护设置要求，保证机组低真空保护的可靠性。关键词：低真空保护；故障点多；误动作；可靠性
D01 : 10. 3969/j. issn. 16711041. 2017. 07. 024
中图分类号：TH
文献标志码：A
文章编号：16711041(2017)07-008404
IncreaseDomesticImportedTypeTurbineUnitETSLow
VacuumProtectionReliabilityExample
Li Wenhui,Ding Mingqing
(SPIC JILIN ELECTRIC POWER CO LTD.Jilin, Baishan, 134300, China)
Abstract: Low vacum protection is an important protection of steam turbine, But domestic imported type Steam turbine low vacuum proteetion mostly use Single or double pipe condenser into routing online test block, Enter the ETS system through the pressure controller, Not only does not meet the requirements of important protection reliability setings, And This way vacuum leak fault points, Very high protection misoperation probability, Be necessary Protection system Reform. By adjusting the sampling mode and function of the original low pressure control system, Can make the unit low vacuum protection to meet the requirements
of the twentyfive important protection setting, To ensure the reliability of low vacuum protection. Key words: low vacuum protection;fault points; misoperation; reliability
0引言
白山热电有限责任公司（以下称“白热电”）两台 300MW机组产自上汽集团，是两台比较典型的引进型机组，机组采用三缸两排汽布置，DEH为上海新华6.0系统，主汽轮机保护为上汽提供技术支持的罗克维尔A-B双元余 PLC+PROFACE2500触摸屏支持在线试验功能独立的ETS系统。由于这种引进型机组的低真空保护大多采用双仪表管路或单仪表管路方式，由凝汽器引人在线试验块，接入4个压力控制器（并、串联方式），压力控制器信号再进入ETS 系统，以实现机组低真空保护的在线试验及保护功能"。实际运行表明，这种设计导致低真空保护误动的机率升高，大大降低了机组保护的可靠性。本文针对这一间题，从提高该保护可靠性出发提出解决方案，供同类机组的专业人
收稿日期：20170525
员在机组检修时参考、
真空系统保护间题 1.1真空保护系统设置
白热电凝汽器真空低压力控制器共有8个，停机保护有 4个压力控制器，真空低报警压力控制器有4个。其中低真空保护停机4个压力控制器分别是：63-1/LV、63-2/LV 63-3/LV、63-4/LV与实验块连接，然后由单独的—根仪表管取至凝汽器。测点取样管路就地设备布置图与示意图分别如图1、图2所示。
低真空保护保护逻辑设置为：4个压力控制器“两两相并两两相或”逻辑关系。如图32所示，真空低报警压力控制器有4个，取样管路布置如图4所示。
