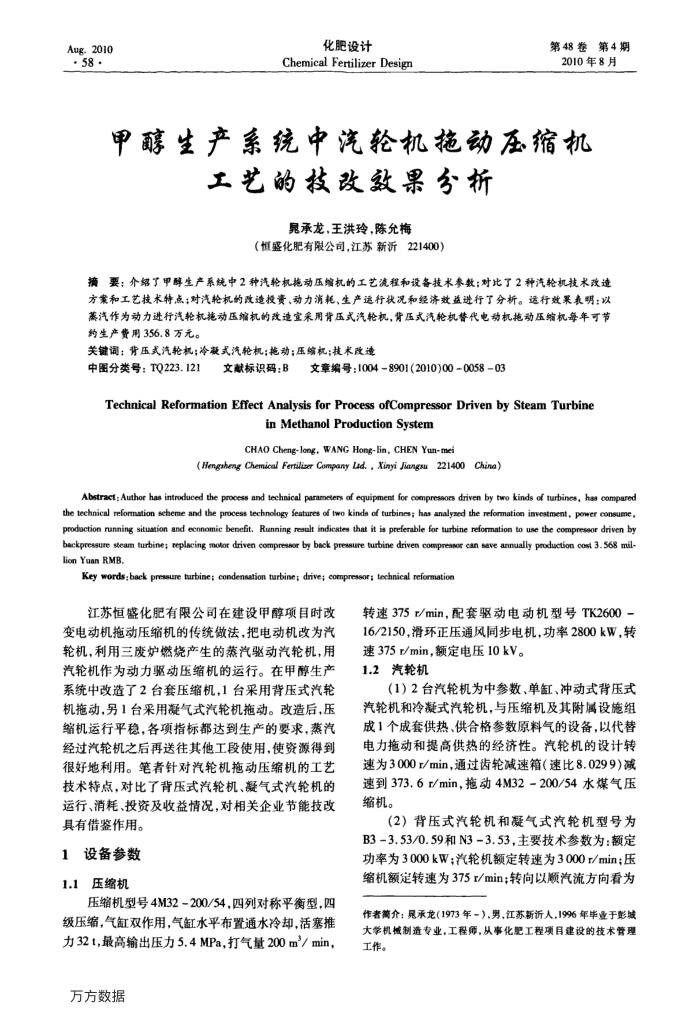

Aug.2010· 58·
化肥设计
Chemical Fertilizer Design
第48卷第4期 2010年8月
甲醇生产系统中汽轮机拖动压缩机
工艺的技改效果分析
晃承龙，王洪玲，陈允梅
（恒盛化肥有限公司，江苏新沂221400）
摘要：介绍了甲醇生产系统中2种汽轮机施动压缩机的工艺流程和设备技术参数；对比了2种汽轮机技术改造方案和工艺技术特点；对汽轮机的改造投资、动力消耗、生产运行状况和经济效益进行了分析。适行效果表明：以蒸汽作为动力进行汽轮机施动压缩机的改造宜采用背压式汽轮机，背压式汽轮机替代电动机拖动压缩机每年可节约生产费用356.8万元。
关键调：背压式汽轮机；冷凝式汽轮机；拖动；压缩机；技术改遗
中图分类号：TQ223.121
文献标识码：B
文章编号：10048901(2010)00-005803
Technical Reformation Effect Analysis for Process ofCompressor Driven by Steam Turbine
in Methanol Production System
CHAO Cheng-long, WANG Hong-lin, CHEN Yun-mei
(Hengaheng Chemical Ferilizer Company Ld., Xinyi Jiangxu221400Chine）
Abstract: Author has introduced the process and technical parameters of equipment for compreseors driven by two kinds of turbines, has compared the technical reformation scheme and the process technology features of two kinds of turbines; has analyzed the reformation investment, power consume Kuarpoeadoaapaenonororyaieaad saapugarSunygaaaarurouooepueuoenisSuuuruogaepo backpressure steam turbine; replacing motor driven compressor by back pressure turbine driven compressot can seve annually production cost 3. 568 mil-lionYuanRMB
Key words;back pressure turbine; condensation turbine; drive; compressor; technical reformation
江苏恒盛化肥有限公司在建设甲醇项目时改变电动机拖动压缩机的传统做法，把电动机改为汽轮机，利用三废炉燃烧产生的蒸汽驱动汽轮机，用汽轮机作为动力驱动压缩机的运行。在甲醇生产系统中改造了2台套压缩机，1台采用背压式汽轮机拖动，另1台采用凝气式汽轮机拖动。改造后，压缩机运行平稳，各项指标都达到生产的要求，蒸汽经过汽轮机之后再送往其他工段使用，使资源得到很好地利用。笔者针对汽轮机拖动压缩机的工艺技术特点，对比了背压式汽轮机、凝气式汽轮机的运行、消耗、投资及收益情况，对相关企业节能技改
具有借鉴作用。 1设备参数
压缩机
1.1
压缩机型号4M32-200/54，四列对称平衡型，四级压缩，气缸双作用，气缸水平布置通水冷却，活塞推力32t，最高输出压力5.4MPa，打气量200m/min，
万方数据
转速375/min，配套驱动电动机型号TK2600-16/2150，滑环正压通风同步电机，功率2800kW，转速375z/min，额定电压10kV。
汽轮机
1.2
(1）2台汽轮机为中参数、单缸、冲动式背压式汽轮机和冷凝式汽轮机，与压缩机及其附属设施组成1个成套供热、供合格参数原料气的设备，以代替电力拖动和提高供热的经济性。汽轮机的设计转速为3000r/min，通过齿轮减速箱（速比8.0299）减速到373.6r/min，拖动4M32-200/54水煤气压缩机。
（2）背压式汽轮机和凝气式汽轮机型号为 B3-3.53/0.59和N3-3.53，主要技术参数为：额定功率为3000kW；汽轮机额定转速为3000r/min；压缩机额定转速为375r/min转向以顺汽流方向看为
作者篇介：晃承龙（1973年－），男，江苏新沂人，1996年毕业于影城大学机械制造专业，工程师，从事化肥工程项目建设的技术管理工作。
