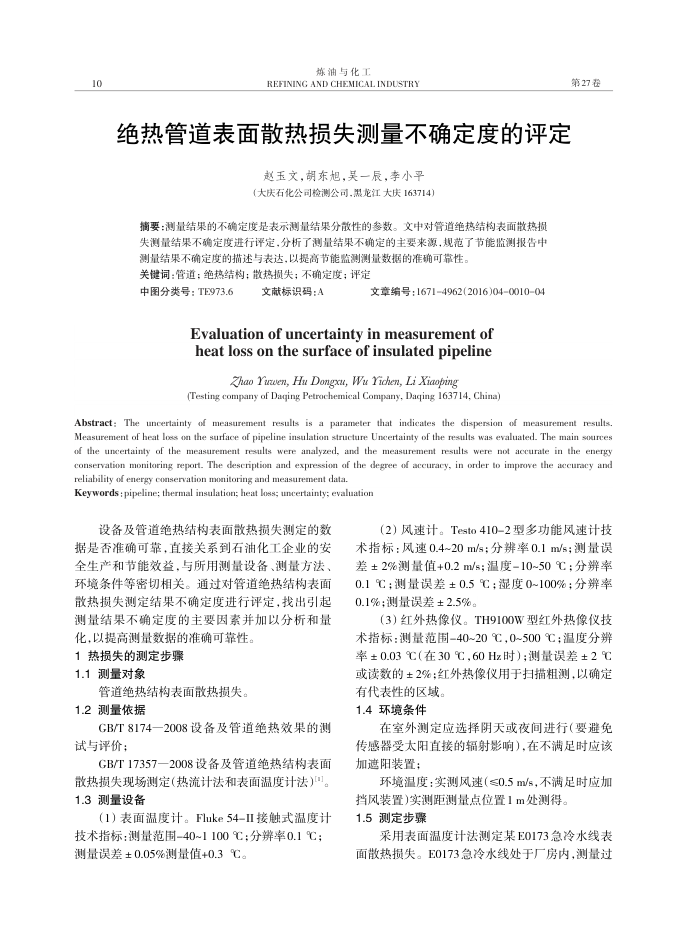

10
炼油与化工
REFINING AND CHEMICAL INDUSTRY
第27卷
绝热管道表面散热损失测量不确定度的评定
赵玉文，胡东旭，昊一辰，李小平（大庆石化公司检测公司，黑龙江大庆163714）
摘要：测量结果的不确定度是表示测量结果分散性的参数。文中对管道绝热结构表面散热损失测量结果不确定度进行评定，分析了测量结果不确定的主要来源，规范了节能监测报告中
测量结果不确定度的描述与表达，以提高节能监测测量数据的准确可靠性。关键词：管道；绝热结构；散热损失；不确定度；评定
中图分类号：TE973.6
文献标识码：A
文章编号：16714962(2016)04001004
Evaluation of uncertainty in measurement of heatlossonthesurfaceofinsulatedpipeline
Zhao Yuzen, Hu Dongu, Wu Yichen, Li Xiaoping
(Testing company of Daqing Petrochemical Company, Daqing 163714, China)
Abstract: The uncertainty of measurement results is a parameter that indicates the dispersion of measurement results Measurement of heat loss on the surface of pipeline insulation structure Uncertainty of the results was evaluated. The main sources of the uncertainty of the measurement results were analyzed, and the measurement results were not accurate in the energy conservation monitoring report. The description and expression of the degree of accuracy, in order to improve the accuracy and reliability of energy conservation monitoring and measurement data.
Keywords :pipeline; thermal insulation; heat loss; uncertainty; evaluatior
设备及管道绝热结构表面散热损失测定的数据是否准确可靠，直接关系到石油化工企业的安全生产和节能效益，与所用测量设备、测量方法环境条件等密切相关。通过对管道绝热结构表面散热损失测定结果不确定度进行评定，找出引起测量结果不确定度的主要因素并加以分析和量化，以提高测量数据的准确可靠性。
1热损失的测定步骤 1.1测量对象
管道绝热结构表面散热损失。
1.2测量依据
GB/T8174一2008设备及管道绝热效果的测试与评价；
GB/T17357一2008设备及管道绝热结构表面散热损失现场测定（热流计法和表面温度计法)。 1.3测量设备
(1）表面温度计。Fluke54-II接触式温度计技术指标：测量范围-40~1100℃：分辨率0.1℃；测量误差±0.05%测量值+0.3%。
(2）风速计。Testo410-2型多功能风速计技术指标：风速0.4~20m/s分辨率0.1m/s；测量误差±2%测量值+0.2m/s；温度-10~50℃：分辨率 0.1%：测量误差±0.5℃：湿度0~100%：分辨率 0.1%；测量误差±2.5%。
（3）红外热像仪。TH9100W型红外热像仪技术指标：测量范围-40~20℃0~500℃：温度分辨率±0.03℃（在30℃,60Hz时)；测量误差±2℃ 或读数的±2%；红外热像仪用于扫描粗测，以确定
有代表性的区域。 1.4环境条件
在室外测定应选择阴天或夜间进行(要避免传感器受太阳直接的辐射影响），在不满足时应该加遮阳装置：
环境温度：实测风速（≤0.5m/s，不满足时应加
挡风装置)实测距测量点位置1m处测得。 1.5测定步骤
采用表面温度计法测定某E0173急冷水线表面散热损失。E0173急冷水线处于厂房内，测量过
