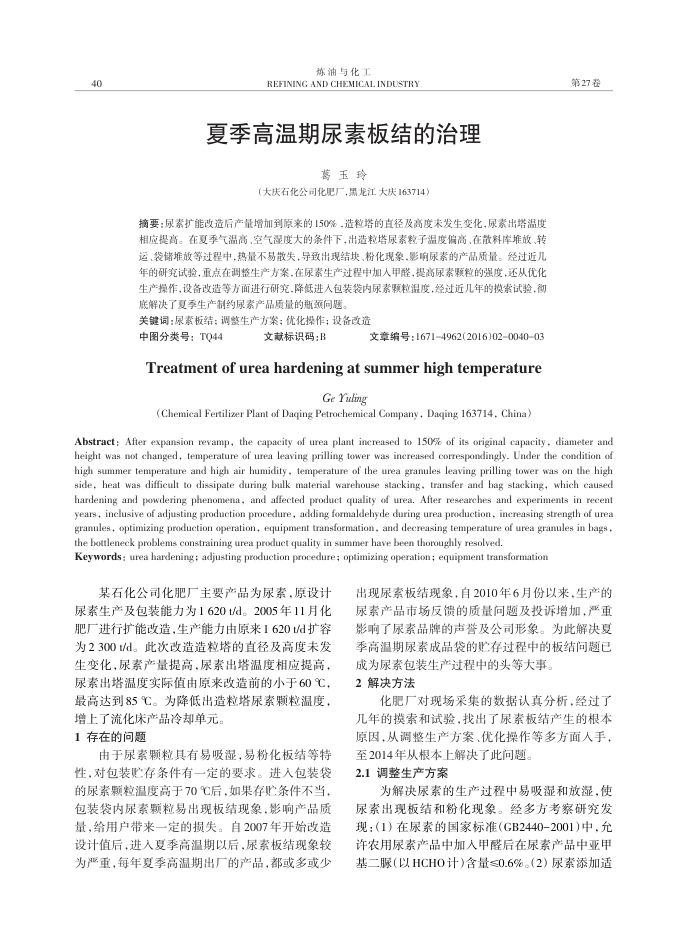

40
炼油与化工
REFINING AND CHEMICAL INDUSTRY
夏季高温期尿素板结的治理
葛玉玲
（大庆石化公司化肥厂，黑龙江大庆163714）
摘要：尿素扩能改造后产量增加到原来的150%，造粒塔的直径及高度末发生变化，尿素出塔温度相应提高。在夏季气温高，空气速度大的条件下，出造粒塔尿系粒子温度偏高，在微料库堆故、转运、装储堆故等过程中，热量不易散失，导致出现结块、粉化现象，影响尿素的产品质量。经过近几年的研试验，重点在调整生产方案，在尿素生产过程中加人甲醛，提高尿素颗粒的强度，还从优化生产操作，设备改造等方面进行研究，降低进入包装袋内尿素颗粒温度，经过近几年的摸索试验，衡底解决了夏季生产制约尿素产品质量的瓶颈间题。
关键词：尿素板结；调监生产方案；优化操作；设备改造
中图分类号：TQ44
文献标识码：B
文章编号：16714962(2016)02004003
Treatment ofureahardening atsummerhightemperature
Ge Yaling
(Chemical Fertilizer Plant of Daqing Petrochemical Company , Daqing 163714, China)
第27卷
Abstract: After expansion revamp, the capacity of urea plant increased to 150% of its original capacity, diameter and height was not changed, temperature of urea leaving prilling tower was increased correspondingly. Under the condition of o se aon ad aea sa n o aeaa e e neradan side, heat was difficult to dissipate during bulk material warehouse stacking, transfer and bag stacking, which caused hardening and powdering phenomena, and affected product quality of urea. After researches and experiments in recent years, inclusive of adjusting production procedure, adding formaldehyde during urea production, increasing strength of urea granules, optimizing production operation, equipment transformation, and decreasing temperature of urea granules in bags , the bottleneck problems constraining urea product quality in summer have been thoroughly resolved.
Keywords: urea hardening; adjusting production procedure; optimizing operation; equipment transformation
某石化公司化肥厂主要产品为尿素，原设计尿素生产及包装能力为1620t/d。2005年11月化肥厂进行扩能改造，生产能力由原来1620t/d扩容为2300t/d。此次改造造粒塔的直径及高度未发生变化，尿索产量提高.尿素出塔温度相应提高，尿系出塔温度实际值由原来改造前的小于60，最高达到85℃。为降低出造粒塔尿索颗粒温度
增上了流化床产品冷却单元。 1存在的问题
由于尿素颗粒具有易吸湿，易粉化板结等特性，对包装贮存条件有一定的要求。进人包装袋的尿素颗粒温度高于70℃后，如果存贮条件不当包装袭内尿系颖粒易出现板结现象，影响产品质量，给用户带来一定的损失。自2007年并始改造设计值后，进人夏季高温期以后，尿素板结现象较为严重，每年夏季高温期出厂的产品，都或多或少
出现尿素索板结现象，自2010年6月份以来，生产的尿素产品市场反馈的质量问题及投诉增加，严重影响了尿素品牌的声誉及公司形象。为此解决夏季高温期尿素成品袋的贮存过程中的板结问题已
成为尿素包装生产过程中的头等大事。 2解决方法
化肥厂对现场采集的数据认真分析，经过了几年的摸索和试验，找出了尿素板结产生的根本原因，从调整生产方案、优化操作等多方面人手，
至2014年从根本上解决了此同题。 2.1调整生产方案
为解决尿素的生产过程中易吸湿和放湿，使
尿系出现板结和粉化现象。经多方考察研究发现：（1）在尿素的国家标准（GB2440-2001)中，允许农用尿素产品中加人甲醛后在尿素产品中亚甲基二脲（以HCHO计)含量≤0.6%。（2）尿素添加适
