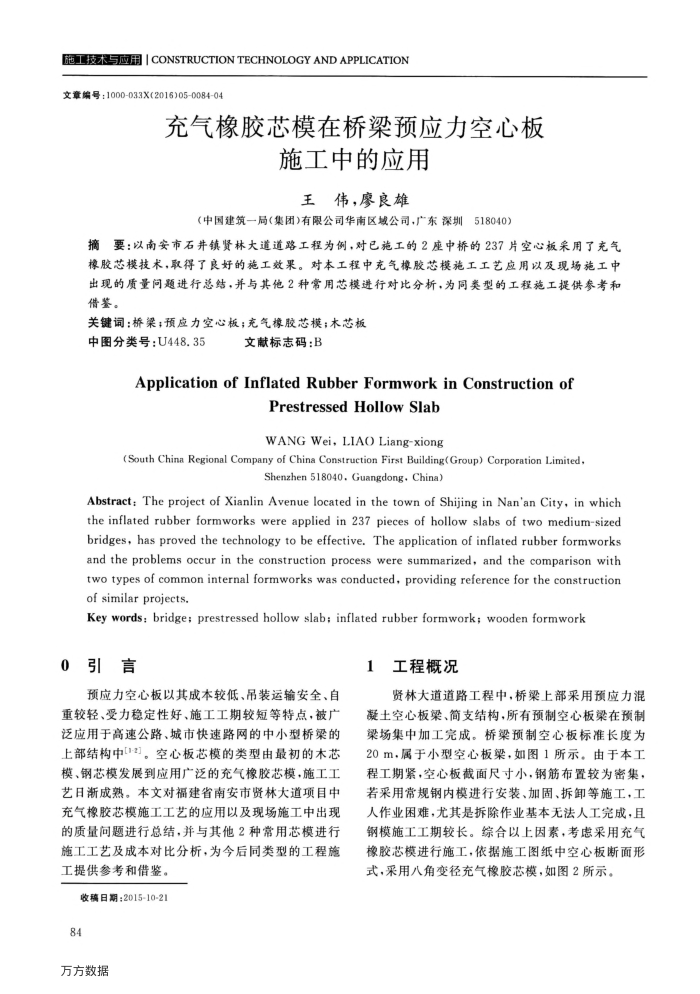

施工技术与应用ICONSTRUCTIONTECHNOLOGYANDAPPLICATION 文章编号：1000-033X(2016)05-0084-04
充气橡胶芯模在桥梁预应力空心板
施工中的应用王伟，廖良雄
(中国建筑一局（集团)有限公司华南区域公司，广东深圳518040）
摘要：以南安市石井镇贤林大道道路工程为例，对已施工的2座中桥的237片空心板采用了充气橡胶芯模技术，取得了良好的施工效果。对本工程中充气橡胶芯模施工工艺应用以及现场施工中出现的质量问题进行总结，并与其他2种常用芯模进行对比分析，为同类型的工程施工提供参考和借鉴。
关键词：桥梁；预应力空心板；充气橡胶芯模；木芯板
中图分类号：U448.35
文献标志码：B
ApplicationofInflatedRubberFormworkinConstructionof
PrestressedHollowSlab WANG Wei, LIAO Liang-xiong
(South China Regional Company of China Construction First Building(Group) Corporation Limited,
Shenzhen 518040. Guangdong, China)
Abstract: The project of Xianlin Avenue located in the town of Shijing in Nan'an City, in which the inflated rubber formworks were applied in 237 pieces of hollow slabs of two medium-sized bridges, has proved the technology to be effective. The application of inflated rubber formworks and the problems occur in the construction process were summarized, and the comparison with two types of common internal formworks was conducted, providing reference for the construction of similar projects.
Key words: bridge; prestressed hollow slab; inflated rubber formwork; wooden formwork
0引言
预应力空心板以其成本较低、吊装运输安全、自重较轻、受力稳定性好、施工工期较短等特点，被广泛应用于高速公路、城市快速路网的中小型桥梁的上部结构中[1-2]。空心板芯模的类型由最初的木芯模、钢芯模发展到应用广泛的充气橡胶芯模·施工工艺日渐成熟。本文对福建省南安市贤林大道项目中充气橡胶芯模施工工艺的应用以及现场施工中出现的质量问题进行总结，并与其他2种常用芯模进行施工工艺及成本对比分析，为今后同类型的工程施工提供参考和借鉴。
收稿日期：2015-10-21 84
万方数据
1工程概况
贤林大道道路工程中，桥梁上部采用预应力混凝土空心板梁、简支结构，所有预制空心板梁在预制梁场集中加工完成。桥梁预制空心板标准长度为 20m.属于小型空心板梁，如图1所示。由于本工程工期紧，空心板截面尺寸小，钢筋布置较为密集，若采用常规钢内模进行安装、加固、拆卸等施工，工人作业困难，尤其是拆除作业基本无法人工完成，且钢模施工工期较长。综合以上因素，考虑采用充气橡胶芯模进行施工，依据施工图纸中空心板断面形式，采用八角变径充气橡胶芯模，如图2所示。
