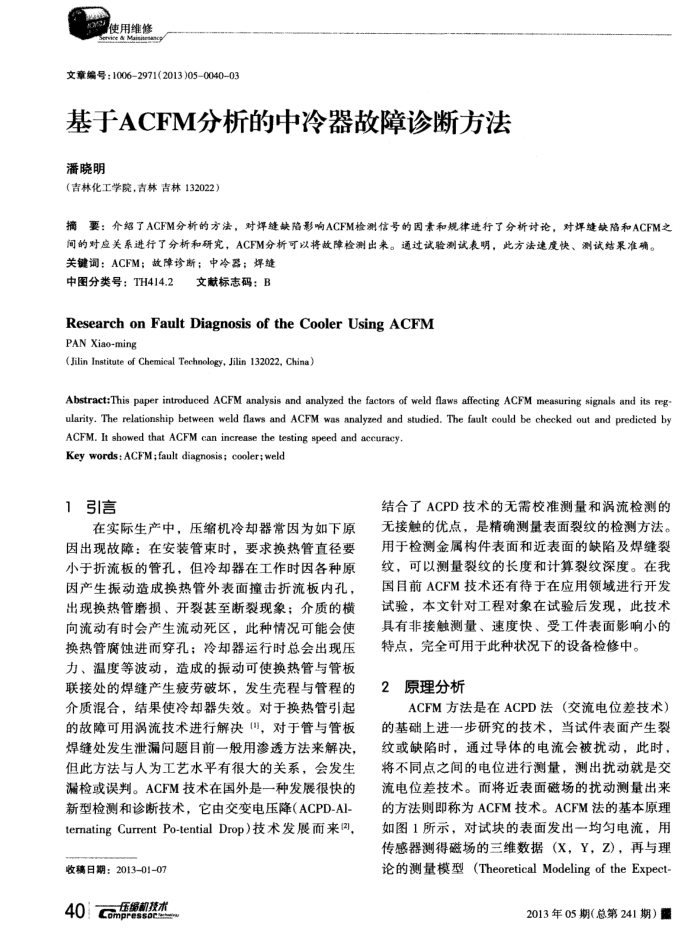

使用维修
文章编号：10062971(2013)050040-03
基于ACFM分析的中冷器故障诊断方法潘晓明
（吉林化工学院，吉林吉林132022）
摘要：介绍了ACFM分析的方法，对焊缝缺陷影响ACFM检测信号的图素和规律进行了分析讨论，对焊缝缺陷和ACFM之间的对应关系进行了分析和研究，ACFM分析可以将故障检测出来。通过试验测试表明，此方法速度快、测试结果准确。关键调：ACFM；故障诊断；中冷器；焊缝
中图分类号：TH414.2
文献标志码：B
ResearchonFaultDiagnosisoftheCoolerUsingACFM PAN Xiao-ming
(Jilin Institute of Chemical Technology, Jilin 132022, China)
Abstract:This paper introduced ACFM analysis and analyzed the factors of weld flaws affecting ACFM measuring signals and its reg ularity. The relationship between weld flaws and ACFM was analyzed and studied, The fault could be checked out and predicted by
ACFM. It showed that ACFM can increase the testing speed and accuracy. Key words: ACFM; fault diagnosis; cooler;weld
1引言
在实际生产中，压缩机冷却器常因为如下原因出现故障：在安装管束时，要求换热管直径要小于折流板的管孔，但冷却器在工作时因各种原因产生振动造成换热管外表面撞击折流板内孔，出现换热管磨损、开裂基至断裂现象；介质的横向流动有时会产生流动死区，此种情况可能会使换热管腐蚀进而穿孔：冷却器运行时总会出现压力、温度等波动，造成的振动可使换热管与管板联接处的焊缝产生疲劳破坏，发生壳程与管程的介质混合，结果使冷却器失效。对于换热管引起的故障可用涡流技术进行解决(，对于管与管板焊缝处发生泄漏问题目前一般用渗透方法来解决，但此方法与人为工艺水平有很大的关系，会发生漏检或误判。ACFM技术在国外是一种发展很快的新型检测和诊断技术，它由交变电压降（ACPD-AI-termatingCurrentPo-tentialDrop）技术发展而来(2]，
收稿日期：2013-01-07 40cm质细机荐术
结合了ACPD技术的无需校准测量和涡流检测的无接触的优点，是精确测量表面裂纹的检测方法。用于检测金属构件表面和近表面的缺陷及焊缝裂纹，可以测量裂纹的长度和计算裂纹深度。在我国目前ACFM技术还有待于在应用领域进行开发试验，本文针对工程对象在试验后发现，此技术具有非接触测量、速度快、受工件表面影响小的特点，完全可用于此种状况下的设备检修中。
原理分析 2
ACFM方法是在ACPD法（交流电位差技术）的基础上进一步研究的技术，当试件表面产生裂纹或缺陷时，通过导体的电流会被扰动，此时，将不同点之间的电位进行测量，测出扰动就是交流电位差技术。而将近表面磁场的扰动测量出来的方法则即称为ACFM技术。ACFM法的基本原理如图1所示，对试块的表面发出一均匀电流，用传感器测得磁场的三维数据(X，Y，Z），再与理论的测量模型（TheoreticalModelingoftheExpect-
2013年05期（总第241期）
