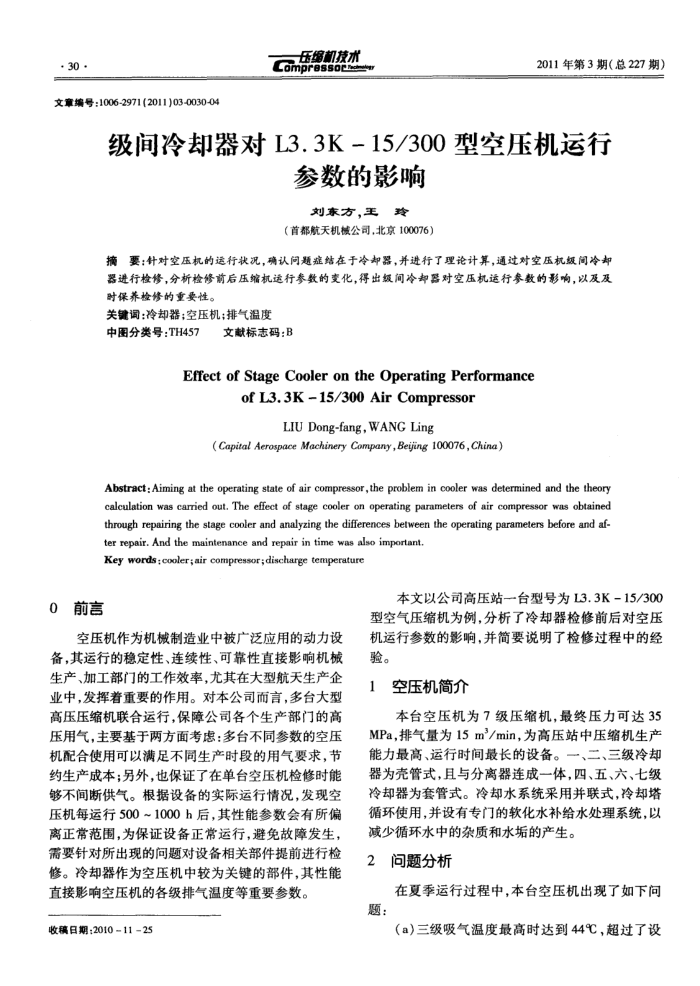

·30·
文章编号：1006-2971(2011)03-0030-04
压经技术 Compressoch
2011年第3期（总227期）
级间冷却器对L3.3K-15/300型空压机运行
参数的影响刘东方，王玲（首都航天机械公司，北京100076）
摘要：针对空压机的行状况，确认间题症结在于冷却器，并进行了理论计算，通过对空压机级间冷却器进行检修，分析检修前后压缩机运行参数的变化，得出级间冷却器对空压机运行参数的影响，以及及时保养检修的重要性。
关键调：冷却器空压机：排气温度
中图分类号：TH457
文献标志码：B
EffectofStageCoolerontheOperatingPerformance
ofL3.3K-15/300AirCompressor
LIU Dong-fang, WANG Ling
( Capital Aerospace Machinery Company,Beijing 100076, China)
Abstract: Aiming at the operating state of air compressor,the problem in cooler was determined and the theory calculation was carried out. The effect of stage cooler on operating parameters of air compressor was obtained through repairing the stage cooler and analyzing the differences beween the operating parameters before and af
ter repair. And the maintenance and repair in time was also important. Key words; cooler; air compressor; discharge temperature
0前言
空压机作为机械制造业中被广泛应用的动力设备，其运行的稳定性、连续性、可靠性直接影响机械生产、加工部门的工作效率，尤其在大型航天生产企业中，发挥着重要的作用。对本公司而言，多台大型高压压缩机联合运行，保障公司各个生产部门的高压用气，主要基于两方面考虑：多台不同参数的空压机配合使用可以满足不同生产时段的用气要求，节约生产成本；另外，也保证了在单台空压机检修时能够不间断供气。根据设备的实际运行情况，发现空压机每运行500~1000h后，其性能参数会有所偏离正常范围，为保证设备正常运行，避免故障发生，需要针对所出现的问题对设备相关部件提前进行检修。冷却器作为空压机中较为关键的部件，其性能
直接影响空压机的各级排气温度等重要参数。收稿日期：2010-1125
本文以公司高压站→台型号为L3.3K-15/300 型空气压缩机为例，分析了冷却器检修前后对空压机运行参数的影响，并简要说明了检修过程中的经验。
空压机简介
本台空压机为7级压缩机，最终压力可达35 MPa，排气量为15m/min，为高压站中压缩机生产能力最高、运行时间最长的设备。一、二、三级冷却器为壳管式，且与分离器连成一体，四、五、六、七级冷却器为套管式。冷却水系统采用并联式，冷却塔循环使用，并设有专门的软化水补给水处理系统，以减少循环水中的杂质和水垢的产生。
问题分析 2
在夏季运行过程中，本台空压机出现了如下问题：
(a)三级吸气温度最高时达到44℃，超过了设
