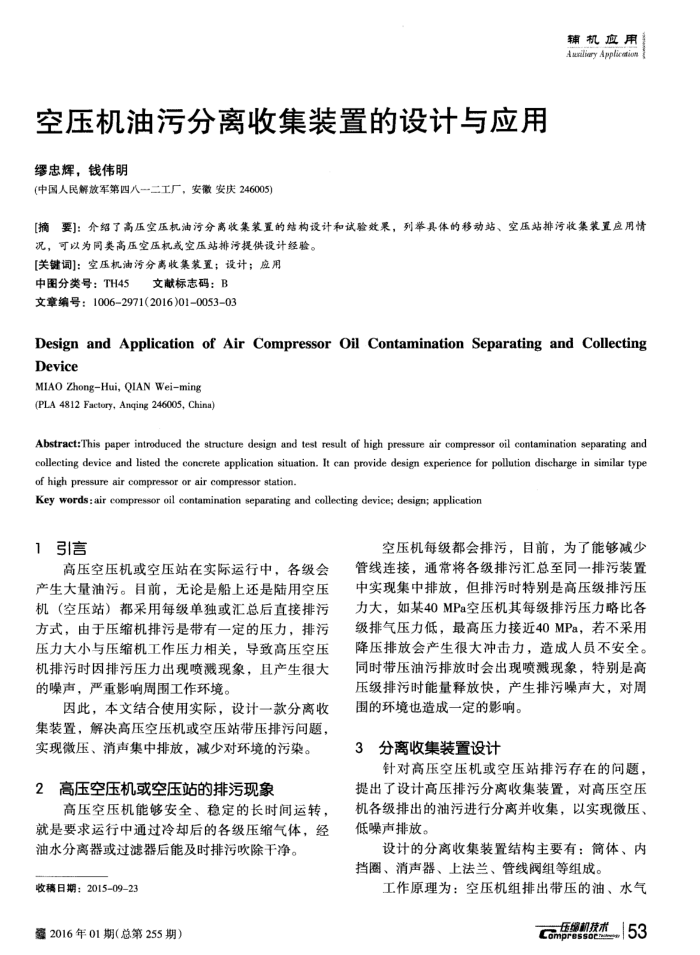

空压机油污分离收集装置的设计与应用缪忠辉，钱伟明
(中国人民解放军第四八一二工厂，安徽安庆246005
辅机应用 Auriliary Application
[摘要]：介绍了高压空压机油污分高收集装置的结构设计和试验效果，列举具体的移动站、空压站排污收集装置应用情
况，可以为同类高压空压机或空压站排污提供设计经验。[关键词]：空压机油污分离收集装置；设计；应用
中图分类号：TH45
文献标志码：B
文章编号：1006-2971(2016)01-0053-03
Design and Application of Air Compressor Oil Contamination Separating and Collecting Device
MIAO ZhongHui, QIAN Weiming(PLA 4812 Factory, Anqing 246005, China
Abstract:This paper introduced the structure design and test result of high pressure air compressor oil contamination separating and collecting device and listed the concrete application situation. It can provide design experience for pollution discharge in similar type of high pressure air compressor or air compressor station.
Key words : air compressor oil contamination separating and collecting device; design; application
1引信
高压空压机或空压站在实际运行中，各级会产生大量油污。目前，无论是船上还是陆用空压机（空压站）都采用每级单独或汇总后直接排污方式，由于压缩机排污是带有一定的压力，排污压力大小与压缩机工作压力相关，导致高压空压机排污时因排污压力出现喷溅现象，且产生很大的噪声，严重影响周围工作环境。
因此，本文结合使用实际，设计一款分离收集装置，解决高压空压机或空压站带压排污间题，实现微压、消声集中排放，减少对环境的污染。
高压空压机或空压站的排污现象 2
高压空压机能够安全、稳定的长时间运转，就是要求运行中通过冷却后的各级压缩气体，经
油水分离器或过滤器后能及时排污吹除于净。收稿日期：2015-09-23
鑫2016年01期（总第255期）
空压机每级都会排污，目前，为了能够减少
管线连接，通常将各级排污汇总至同一排污装置中实现集中排放，但排污时特别是高压级排污压力大，如某40MPa空压机其每级排污压力略比各级排气压力低，最高压力接近40MPa，若不采用降压排放会产生很大冲击力，造成人员不安全。同时带压油污排放时会出现喷溅现象，特别是高压级排污时能量释放快，产生排污噪声大，对周
围的环境也造成一定的影响。 3分离收集装置设计
针对高压空压机或空压站排污存在的问题，提出了设计高压排污分离收集装置，对高压空压机各级排出的油污进行分离并收集，以实现微压、低噪声排放。
设计的分离收集装置结构主要有：筒体、内挡圈、消声器、上法兰、管线阀组等组成。
工作原理为：空压机组排出带压的油、水气
