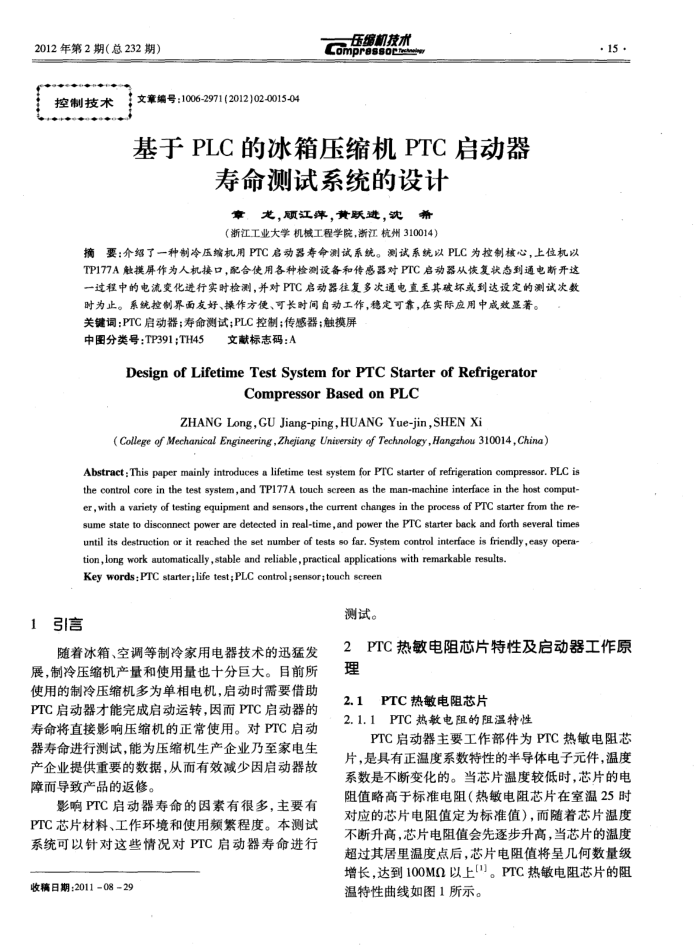

基于PLC的冰箱压缩机PTC启动器
寿命测试系统的设计章，龙，顾江萍，黄跃进，沈希（浙江工业大学机械工程学院，浙江杭州310014）
摘要：介绍了一种制冷压缩机用PTC启动器寿命测试系统。测试系统以PLC为控制核心，上位机以 TP177A触模屏作为人机接口，配合使用各种检测设备和传感器对PTC启动器从恢复状态到通电断开这一过程中的电流变化进行实时检测，并对PTC启动器往复多次通电直至其破坏或到达设定的测试次数
时为止。系统控制界面友好、操作方使、可长时间自动工作，稳定可靠，在实际应用中成效显著。关键词：PTC启动器；寿命测试；PLC控制；传感器；触模屏
中图分类号：TP391;TH45
文献标志码：A
DesignofLifetimeTest SystemforPTCStarterofRefrigerator
CompressorBasedonPLC
ZHANG Long,GU Jiang-ping,HUANG Yue-jin,SHEN Xi
(College of Mechanical Engineering,Zhejiang Uninersity of Technology,Hangzhou 310014, China)
Abstract : This paper mainly introduces a lifetime test system for PrC starter of refrigeration compressor. PLC is the control core in the test system,and TP177A touch sereen as the man-machine interface in the host comput-er,with a variety of testing equipment and sensors,the current changes in the process of PTC starter from the re-sume state to disconnect power are detected in real-time,and power the PTC starter back and forth several times until its destruction or it reached the set number of tests so far. System control interface is friendly,easy opera
tion,long work automatically ,stable and reliable, practical applications with remarkable results. Key words:PTC starter;life test;PLC control ;sensor;touch screen
引言 1
随着冰箱、空调等制冷家用电器技术的迅猛发展，制冷压缩机产量和使用量也十分巨大。目前所使用的制冷压缩机多为单相电机，启动时需要借助 PTC启动器才能完成启动运转，因而PTC启动器的寿命将直接影响压缩机的正常使用。对PTC启动器寿命进行测试，能为压缩机生产企业乃至家电生产企业提供重要的数据，从而有效减少因启动器故障而导致产品的返修。
影响PTC启动器寿命的因素有很多，主要有 PTC芯片材料、工作环境和使用频繁程度。本测试系统可以针对这些情况对PTC启动器寿命进行
收稿日期：20110829
测试。
· 15
2PTC热敏电阻芯片特性及启动器工作原理
