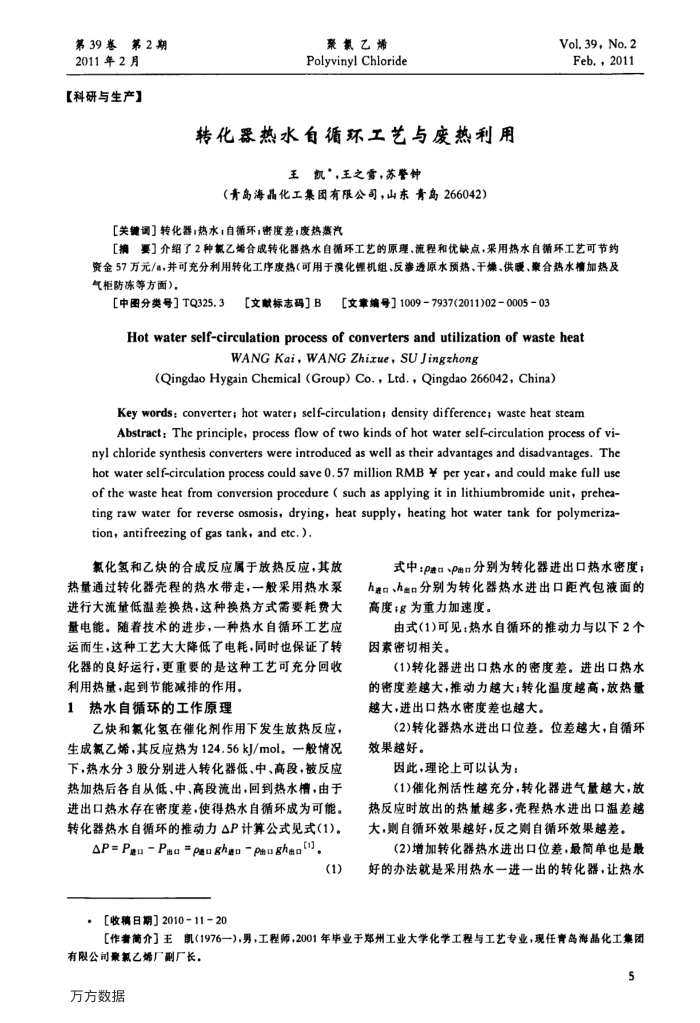

第39卷第2期
2011年2月【科研与生产】
聚氯乙烯
Polyvinyl Chloride
转化器热水自循环工艺与废热利用
王凯'，王之雪，苏警钟
（青岛海晶化工集团有限公司，山东青岛266042）
【关键调】转化器;热水；自循环；密度差：度热蒸汽
Vol.39,No.2 Feb.，2011
[摘要]介绍了2种氯乙烯合成转化器热水自循环工艺的原理、流程和优缺点，采用热水自循环工艺可节约资金57万元/a，并可充分利用转化工序度热（可用于溴化锂机组、反渗透原水预热、干煤、供暖、象合热水槽加热及气柜防冻等方面），
[中图分类号］TQ325.3
[文献标志码］B［文章编号］1009-7937(2011)02-0005-03
Hot water self-circulation process of converters and utilization of waste heat
WANGKai,WANGZhixue,SUJingzhong
(Qingdao Hygain Chemical （Group)Co.,Ltd.,Qingdao 266042,China)
Key words: converter; hot water; self-circulation; density difference; waste heat steam
Abstract: The principle, process flow of two kinds of hot water self-circulation process of vi-nyl chloride synthesis converters were introduced as well as their advantages and disadvantages. The hot water self-circulation process could save 0.57 million RMB ￥ per year, and could make full use of the waste heat from conversion procedure ( such as applying it in lithiumbromide unit, prehea-ting raw water for reverse osmosis,drying,heat supply,heating hot water tank for polymeriza-tion, antifreezing of gas tank, and etc.).
氯化氢和乙炔的合成反应属于放热反应，其放热量通过转化器壳程的热水带走，一般采用热水泵进行大流量低温差换热，这种换热方式需要耗费大量电能。随者技术的进步，一种热水自循环工艺应运而生，这种工艺大大降低了电耗，同时也保证了转化器的良好运行，更重要的是这种工艺可充分回收利用热量，起到节能减排的作用。
热水自循环的工作原理 1
乙炔和氟化氢在催化剂作用下发生放热反应，生成氯乙烯，其反应热为124.56kj/mol。一般情况下，热水分3股分别进人转化器低、中、高段，被反应热加热后各自从低、中、高段流出，回到热水槽，由于进出口热水存在密度差，使得热水自循环成为可能。转化器热水自循环的推动力△P计算公式见式（1)。
P=Peu-Pa“ughuuPa口gha
(1)
，［收稿日期］2010-11-20
式中：p送口>口分别为转化器进出口热水密度； h进口、ha口分别为转化器热水进出口距汽包液面的高度；g为重力加速度。
由式(1)可见：热水自循环的推动力与以下2个因素密切相关。
(1)转化器进出口热水的密度差。进出口热水的密度差越大，推动力越大；转化温度越高，放热量越大，进出口热水密度差也越大。
(2)转化器热水进出口位差。位差越大，自循环效果越好。
因此，理论上可以认为：
(1)催化剂活性越充分，转化器进气量越大，放热反应时放出的热量越多，壳程热水进出口温差越大，则自循环效果越好，反之则自循环效果越差。
(2)增加转化器热水进出口位差，最简单也是最好的办法就是采用热水一进一出的转化器，让热水
[作简介】王凯(1976一)，男，工程师，2001年毕业于郑州工业大学化学工程与工艺专业，现任青岛海晶化工集团
有限公司豪氯乙烯厂副厂长，万方数据
