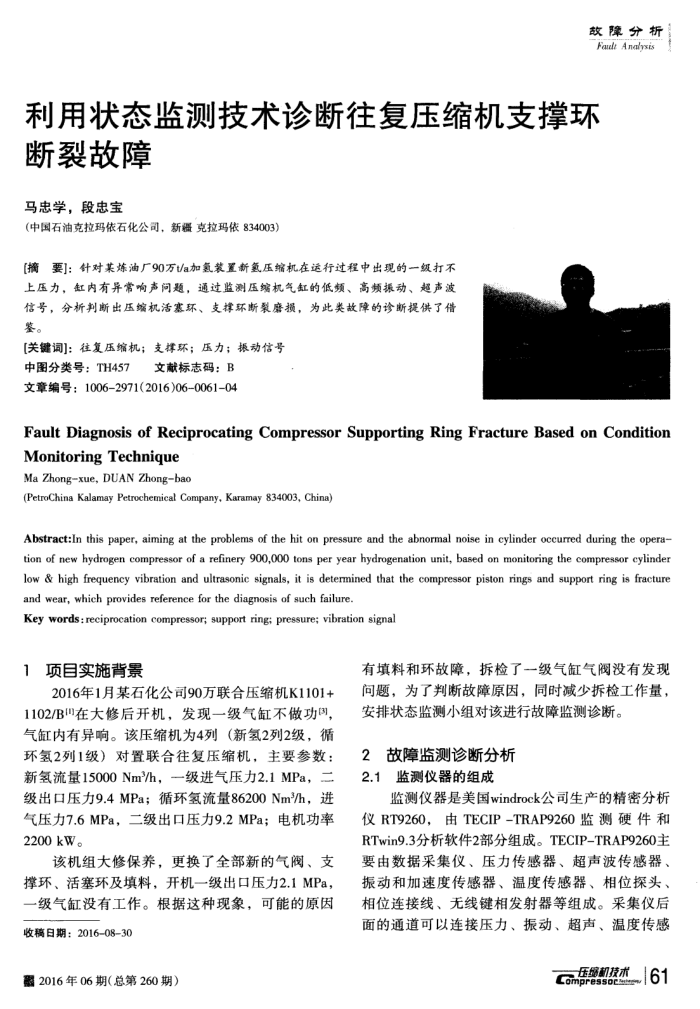

故障分析 Fade Analysis
利用状态监测技术诊断往复压缩机支撑环
断裂故障马忠学，段忠宝
(中国石油克拉玛依石化公司，新疆克拉玛依834003）
[摘要]：针对某炼油厂90万t/a加氢装置新氢压缩机在运行过程中出现的一级打不上压力，缸内有异常响声问题，通过监测压缩机气缸的低频、高频振动、超声波信号，分析判断出压编机活塞环、支撑环断裂磨损，为此类故障的诊断提供了借鉴。
[关键词]：往复压缩机；支撑环；压力；振动信号
中图分类号：TH457
文献标志码：B
文章编号：1006-2971(2016)06-0061-04
Fault Diagnosis of Reciprocating Compressor Supporting RingFracture BasedonCondition
MonitoringTechnique Ma Zhongxue,DUAN Zhongbao
(PetroChina Kalamay Petrochemical Company, Karamay 834003, China)
Abstract:ln this paper, aiming at the problems of the hit on pressure and the abnormal noise in cylinder occurred during the opera-tion of new hydrogen compressor of a refinery 900,000 tons per year hydrogenation unit, based on monitoring the compressor cylinder low & high frequency vibration and ultrasonic signals, it is determined that the compressor piston rings and support ring is fracture and wear, which provides reference for the diagnosis of such failure.
Key words: reciprocation compressor; support ring; presure; vibration signal
项自实施背景 1
2016年1月某石化公司90万联合压缩机K1101+ 1102/B在大修后开机，发现一级气缸不做功国，气缸内有异响。该压缩机为4列（新氢2列2级，循环氢2列1级）对置联合往复压缩机，主要参数：新氢流量15000Nm/h，一级进气压力2.1MPa，二级出口压力9.4MPa：循环氢流量86200Nm/h，进气压力7.6MPa，二级出口压力9.2MPa；电机功率 2200kW。
该机组大修保养，更换了全部新的气阀、支
撑环、活塞环及填料，开机一级出口压力2.1MPa，一级气缸没有工作。根据这种现象，可能的原因收稿日期：2016-08-30
器2016年06期（总第260期）
有填料和环故障，拆检了一级气缸气阀没有发现问题，为了判断故障原因，同时减少拆检工作量，安排状态监测小组对该进行故障监测诊断。
故障监测诊断分析 2
2.1监测仪器的组成
监测仪器是美国windrock公司生产的精密分析仪RT9260，由TECIP-TRAP9260监测硬件和 RTwin9.3分析软件2部分组成。TECIP-TRAP9260主要由数据采集仪、压力传感器、超声波传感器、振动和加速度传感器、温度传感器、相位探头、相位连接线、无线键相发射器等组成。采集仪后面的通道可以连接压力、振动、超声、温度传感
压配技术
61
Compre
