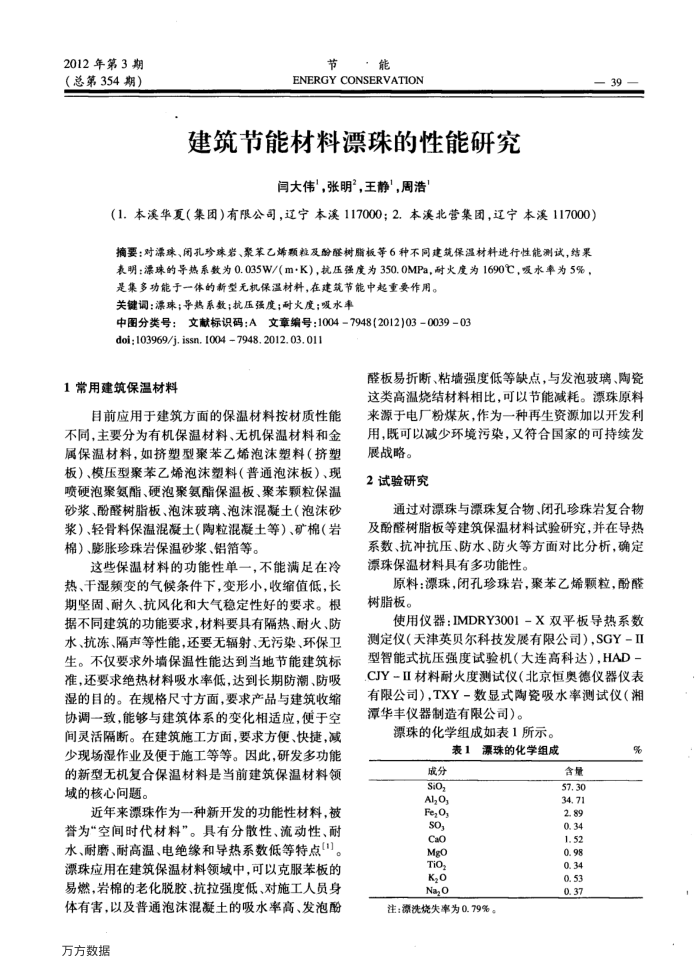

2012年第3期（总第354期）
节
·能
ENERGY CONSERVATION
建筑节能材料漂珠的性能研究
闫大伟"，张明？，王静'，周浩
（1.本溪华夏（集团）有限公司，辽宁本溪117000；2.本溪北营集团，辽宁本溪117000）摘要：对漂珠、闭扎珍岩、聚苯乙烯颗粒及酚醛树脂板等6种不同建筑保温材料进行性能测试，结果表明：漂球的导热系数为0.035W/（m·K），抗压强度为350.0MPa，耐火度为1690℃，吸水率为5%，
是集多功能于一体的新型无机保温材料，在建筑节能中起重要作用。关键调：漂珠：导热系数：抗压强度；耐火度：吸水率
中图分类号：文献标识码：A文章编号：1004=7948(2012)03=0039-03 doi:103969/j. issn. 1004 7948.2012.03. 011
1常用建筑保温材料
目前应用于建筑方面的保温材料按材质性能不同，主要分为有机保温材料、无机保温材料和金属保温材料，如挤塑型聚苯乙烯泡沫塑料（挤塑板）、模压型聚苯乙烯泡沫塑料（普通泡沫板）、现喷硬泡聚氨酯、硬泡聚氨酯保温板、聚苯颗粒保温砂浆、酚醛树脂板、泡沫玻璃、泡沫混凝土（泡沫砂浆）、轻骨料保温混土（陶粒混凝土等）、矿棉（岩棉）、膨胀珍珠岩保温砂浆、铝箱等。
这些保温材料的功能性单一，不能满足在冷热、干湿频变的气候条件下，变形小，收缩值低，长期坚固、耐久、抗风化和大气稳定性好的要求。根据不同建筑的功能要求，材料要具有隔热、耐火、防水、抗冻、隔声等性能，还要无辐射、无污染、环保卫生。不仅要求外墙保温性能达到当地节能建筑标准，还要求绝热材料吸水率低，达到长期防潮、防吸湿的目的。在规格尺寸方面，要求产品与建筑收缩协调一致，能够与建筑体系的变化相适应，便于空间灵活隔断。在建筑施工方面，要求方便、快捷，减少现场湿作业及便于施工等等。因此，研发多功能的新型无机复合保温材料是当前建筑保温材料领域的核心问题。
近年来漂珠作为一种新开发的功能性材料，被誉为“空间时代材料”。具有分散性、流动性、耐水、耐磨、耐高温、电绝缘和导热系数低等特点1)。漂珠应用在建筑保温材料领域中，可以克服苯板的易燃，岩棉的老化脱胶、抗拉强度低、对施工人员身体有害，以及普通泡沫混凝土的吸水率高、发泡酚
万方数据
39
醛板易折断、粘墙强度低等缺点，与发泡玻璃、陶资这类高温烧结材料相比，可以节能减耗。漂珠原料来源于电厂粉煤灰，作为一种再生资源加以开发利用，既可以减少环境污架，文符合国家的可持续发
展战略。 2试验研究
通过对漂珠与漂珠复合物、团孔珍珠岩复合物及酚醛树脂板等建筑保温材料试验研究，并在导热系数、抗冲抗压、防水、防火等方面对比分析，确定漂珠保温材料具有多功能性。
原料：漂珠，闭孔珍珠岩，聚苯乙烯颗粒，酚醛树脂板。
使用仪器：IMDRY3001-X双平板导热系数测定仪（天津英贝尔科技发展有限公司），SGY-II 型智能式抗压强度试验机（大连高科达），HAD CJYⅡ材料耐火度测试仪（北京恒奥德仪器仪表有限公司），TXY-数显式陶瓷吸水率测试仪（湘潭华丰仪器制造有限公司）。
漂珠的化学组成如表1所示。
表1漂珠的化学组成
成分 sio, Al,o, Fe,O, sO, cao Mgo Tio, K,o Na,o
注：漂洗烧失率为0.79%。
含量 57.30 34. 71 2.89 0.34 1.52 0.98 0.34 0.53 0.37
%
