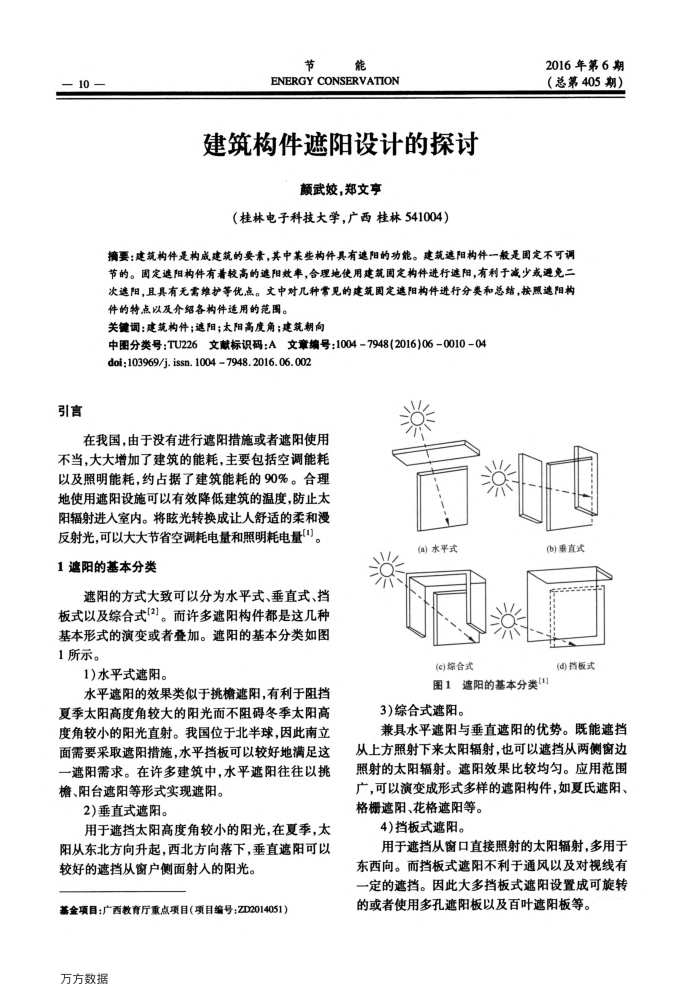

建筑构件遮阳设计的探讨
颜武姣，郑文亭
（桂林电子科技大学，广西桂林541004）
2016年第6期（总第405期）
摘要：建筑构件是构成建筑的要素，其中某些构件具有这阳的功能。建筑这阳构件一般是国定不可调节的。固定这阳构件有着较高的这阳效率，合理地使用建筑固定构件进行这阳，有利于减少或避免二次遮阳，且具有无需维护等优点。文中对几种常见的建筑固定遮阳构件进行分类和总结，按熙遗阳构件的特点以及介绍各构件适用的范图。
关键调：建筑构件；遮阳；太阳高度角；建筑朝向
中图分类号：TU226文献标识码：A文章编号：1004-7948(2016)06-0010-04 doi:103969/j. issn. 1004 7948. 2016. 06. 002
在我国，由于没有进行遮阳措施或者遮阳使用不当，大大增加了建筑的能耗，主要包括空调能耗以及照明能耗，约占据了建筑能耗的90%。合理地使用遮阳设施可以有效降低建筑的温度，防止太阳辐射进人室内。将眩光转换成让人舒适的柔和漫
反射光，可以大大节省空调耗电量和照明耗电量0。 1遮阳的基本分类
阳的方式大致可以分为水平式、垂直式、挡板式以及综合式[2)。而许多遮阳构件都是这几种基本形式的演变或者叠加。遮阳的基本分类如图 1所示。
1)水平式遮阳。
水平遮阳的效果类似于挑檐遮阳，有利于阻挡夏季太阳高度角较大的阳光而不阻碍冬季太阳高度角较小的阳光直射。我国位于北半球，因此南立面需要采取遮阳措施，水平挡板可以较好地满足这一遮阳需求。在许多建筑中，水平遮阳往往以挑檐、阳台遮阳等形式实现遮阳。
2)垂直式遮阳。
用于遮挡太阳高度角较小的阳光，在夏季，太阳从东北方向升起，西北方向落下，垂直遮阳可以较好的遮挡从窗户侧面射人的阳光。
基金项目：广西教育厅重点项目（项目编号：ZD2014051）万方数据
() 水平式(e)综合式
(b)垂直式(d)挡板式
图1遮阳的基本分类"]
3)综合式遮阳。
兼具水平遮阳与垂直遮阳的优势。既能遮挡从上方照射下来太阳辐射，也可以遮挡从两侧窗边照射的太阳辐射。遮阳效果比较均匀。应用范围广，可以演变成形式多样的遮阳构件，如夏氏遮阳、格栅遮阳、花格遮阳等。
4)挡板式遮阳。
用于遮挡从窗口直接照射的太阳辐射，多用于东西向。而挡板式遮阳不利于通风以及对视线有一定的遮挡。因此大多挡板式遮阳设置成可旋转的或者使用多孔遮阳板以及百叶遮阳板等。
