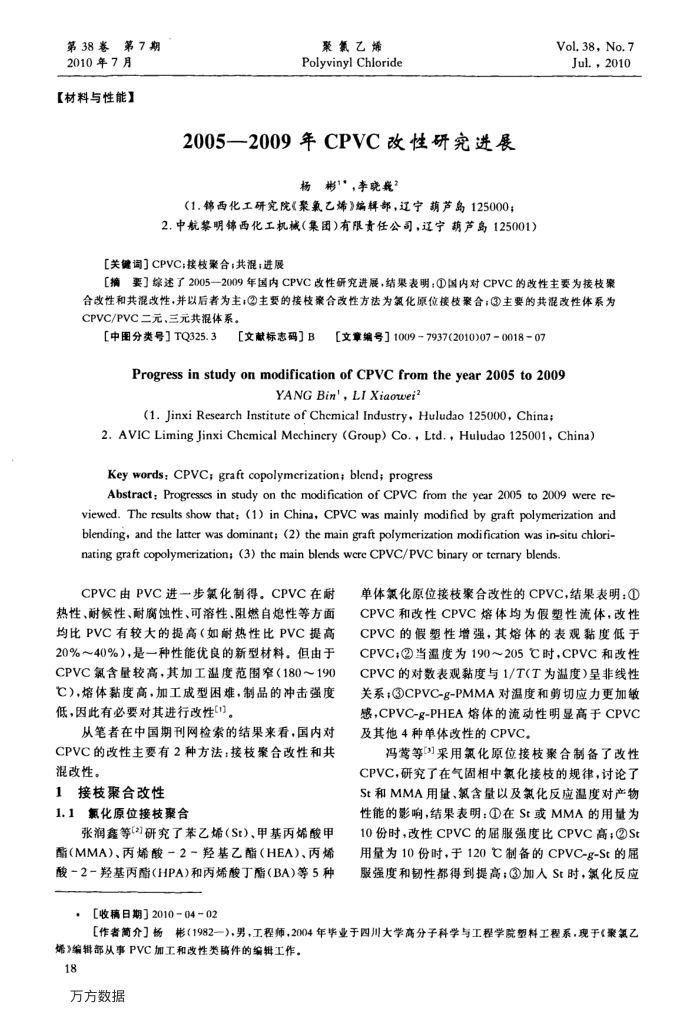

第38第7期
2010年7月【材料与性能】
聚氰乙烯
Polyvinyl Chloride
2005一2009年CPVC改性研究进展
彬1，李晓癌” 杨
（1.锦西化工研究院《聚氯乙烯》编辑部，辽宁葫芦岛125000；
2.中航繁明锦西化工机械（集团)有限责任公司，辽宁葫芦岛125001)
[关键词］CPVC;接枝聚合；共混；进展
Vol.38,No.7 Jul.，2010
[摘要］综述了2005一2009年国内CPVC改性研究进展，结果表明：①国内对CPVC的改性主要为接枝聚合改性和共混改性，并以后者为主；②主要的接枝象合改性方法为氧化原位接技案合；③主要的共混改性体系为 CPVC/PVC二元、三元共混体系。
[中图分类号］TQ325.3
［文献标惠码］B［文章编号］1009-7937(201007-0018-07
Progress in study on modification of CPVC from the year 2005 to 2009
YANG Bin', LI Xiaowei?
(1.Jinxi Research Institute of Chcmical Industry,Huludao125000,China;
2.AVIC Liming Jinxi Chcmical Mechincry (Group)Co., Ltd., Huludao 125001, China) Key words:CPVC; graft copolymerization; blend;progress
Abstract; Progresscs in study on the modification of CPVC from the year 2005 to 2009 were re-viewed. The results show that; (1) in China, CPVC was mainly modified by graft polymerization and blending, and the latter was dominant; (2) the main graft polymerization modification was in-situ chlori-nating graft copolymerization; (3) the main blends were CPVC/PVC binary or ternary blends.
CPVC由PVC进一步氯化制得。CPVC在耐热性、耐候性、耐腐蚀性、可溶性、阻燃自熄性等方面均比PVC有较大的提高（如耐热性比PVC提高 20%～40%），是一种性能优良的新型材料。但由于 CPVC氯含量较高，其加工温度范围窄（180～190 ℃），熔体黏度高，加工成型困难，制品的冲击强度低，因此有必要对其进行改性(1]。
从笔者在中国期刊网检索的结果来看，国内对 CPVC的改性主要有2种方法：接枝聚合改性和共混改性。
1接枝聚合改性
1.1氯化原位接枝聚合
张润鑫等2研究了苯乙烯（St）、甲基丙烯酸甲酯（MMA）、丙烯酸-2-羟基乙酯（HEA）、丙烯酸-2-羟基丙酯(HPA)和丙烯酸丁酯(BA)等5种
［收稿日期］201004-02
单体氯化原位接枝聚合改性的CPVC，结果表明：① CPVC和改性CPVC熔体均为假塑性流体，改性 CPVC的假塑性增强，其熔体的表观黏度低于 CPVC；②当温度为190～205℃时，CPVC和改性 CPVC的对数表观黏度与1/T(T为温度)呈非线性关系；③CPVC-g-PMMA对温度和剪切应力更加敏感，CPVC-g-PHEA熔体的流动性明显高于CPVC 及其他4种单体改性的CPVC。
冯莺等采用氯化原位接枝聚合制备了改性 CPVC,研究了在气固相中氯化接枝的规律，讨论了 St和MMA用量、氯含量以及氯化反应温度对产物性能的影响，结果表明：①在St或MMA的用量为 10份时，改性CPVC的届服强度比CPVC高；②St 用量为10份时，于120C制备的CPVC-g-St的届服强度和韧性都得到提高；③加人St时，氯化反应
[作者简介】杨彬(1982一)，男，工程师，2004年华业于四川大学高分子科学与工程学院塑料工程系，现于《聚氰乙
烯》编辑部从事PVC加工和改性类稿件的编辑工作。 18
万方数据
