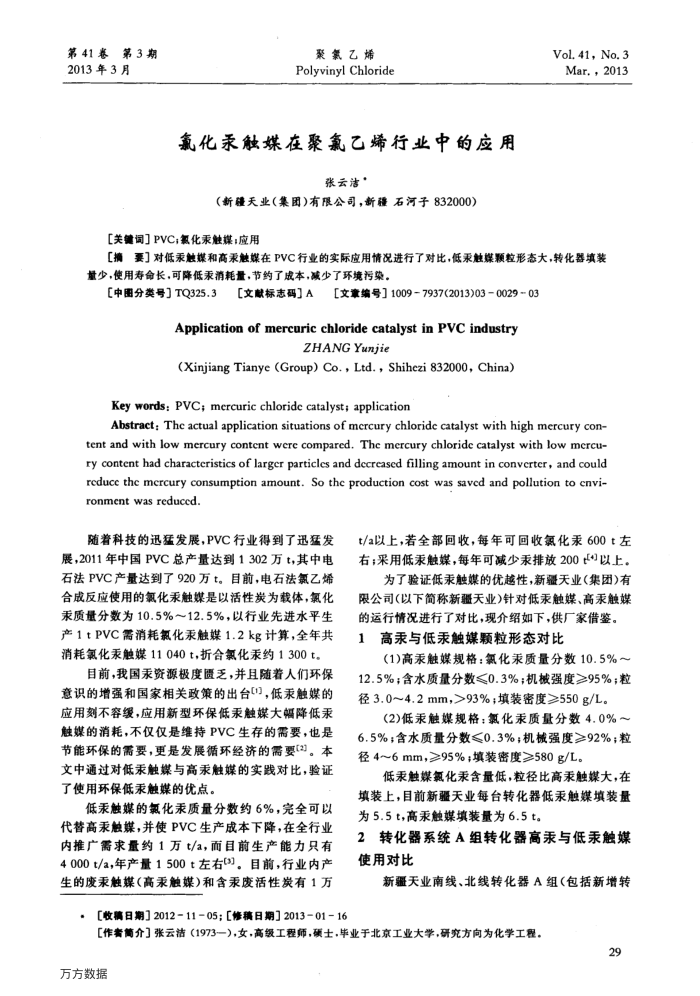

第41卷第3期 2013年3月
聚氧乙烯
Polyvinyl Chloride
氟化汞触媒在聚氟乙烯行业中的应用
张云洁
（新疆天业（集团）有限公司，新疆石河子832000）
[关键词]PVC;氯化乘触媒；应用
Vol.41, No.3 Mar.,2013
[摘要］对低汞触媒和高汞触媒在PVC行业的实际应用情况进行了对比，低汞触媒颗粒形态大，转化器填装量少，使用寿命长，可降低汞消耗量，节约了成本，减少了环境污染。
[中图分类号］TQ325.3
[文献标志码］A［文章编号］1009-7937(2013)03-0029-03
Application of mercuric chloride catalyst in PVC industry
ZHANG Yunjie
(Xinjiang Tianye（(Group)Co.,Ltd.,Shihezi832000,China)
Key words: PVC; mercuric chloride catalyst; application
Abstract: The actual application situations of mcrcury chloridc catalyst with high mercury con-tent and with low mercury content were compared. The mercury chloride catalyst with low mcrcu-ry content had charactcristics of largcr particles and decreased filling amount in convcrter, and could reduce thc mcrcury consumption amount. So the production cost was saved and pollution to cnvi-ronmentwas reduced.
随着科技的迅猛发展，PVC行业得到了迅猛发展，2011年中国PVC总产量达到1302万t，其中电石法PVC产量达到了920万t。目前，电石法氯乙烯合成反应使用的氯化汞触媒是以活性炭为载体，氯化汞质量分数为10.5%～12.5%，以行业先进水平生产1tPVC需消耗氯化汞触媒1.2kg计算，全年共消耗氧化汞触媒11040t，折合氯化汞约1300t。
目前，我国汞资源极度匮乏，并且随着人们环保意识的增强和国家相关政策的出台(")，低汞触媒的应用刻不容缓，应用新型环保低汞触媒大幅降低汞触媒的消耗，不仅仅是维持PVC生存的需要，也是节能环保的需要，更是发展循环经济的需要[3)。本文中通过对低汞触媒与高汞触媒的实践对比，验证了使用环保低秉触媒的优点。
低汞触媒的氯化汞质量分数约6%，完全可以代替高汞触媒，并使PVC生产成本下降，在全行业内推广需求量约1万t/a，而目前生产能力只有 4000t/a,年产量1500t左右3)。目前，行业内产生的废汞触媒（高汞触媒）和含汞废活性炭有1万
，［收搞日期］2012-11-05［修稿日期］2013-01-16
t/a以上，若全部回收，每年可回收氮化汞600t左右；采用低汞触媒，每年可减少汞排放200以上。
为了验证低汞触媒的优越性，新疆天业（集团)有限公司（以下简称新疆天业)针对低汞触媒、高汞触媒的运行情况进行了对比，现介绍如下，供厂家借鉴。
高汞与低汞触媒颗粒形态对比
1
(1)高汞触媒规格：氯化乘质量分数10.5%~ 12.5%；含水质量分数≤0.3%；机械强度≥95%；粒径3.0~4.2mm，>93%；填装密度≥550g/L。
(2)低汞触媒规格：氯化汞质量分数4.0%~ 6.5%；含水质量分数≤0.3%；机械强度≥92%；粒径4~6mm，≥95%；填装密度≥580g/L。
低汞触媒氟化汞含量低，粒径比高汞触媒大，在填装上，目前新疆天业每台转化器低汞触媒填装量为5.5t，高汞触媒填装量为6.5t。
转化器系统A组转化器高汞与低汞触媒 2
使用对比
新疆天业南线、北线转化器A组（包括新增转
[作奢简介］张云洁（1973一），女，高级工程师，硕士，毕业于北京工业大学，研究方向为化学工程。
29
万方数据
