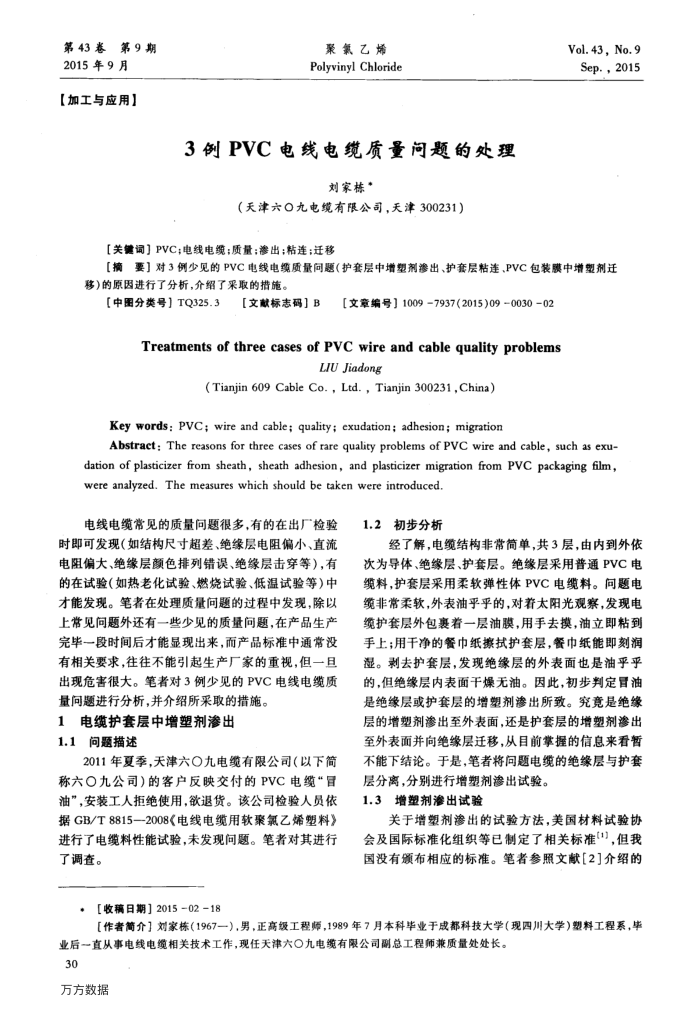

第43卷第9期
2015年9月【加工与应用】
聚氧乙烯 Polyvinyl Chloride
3例PVC电线电缆质量问题的处理
刘家栋·
（天津六O九电缆有限公司，天津300231）
【关键词】PVC；电线电缆；质量：渗出；粘连；迁移
Vol.43,No.9 Sep.，2015
【摘要】对3例少见的PVC电线电绩质量间题（护套层中增塑剂渗出、护套层粘连、PVC包装膜中增型剂迁移)的原因进行了分析，介绍了采取的措施。
【文献标志码】B
【中图分类号】TQ325.3
[文章编号】10097937(2015)09-003002
Treatments of three cases of PVC wire and cable quality problems
LIU Jiadong
(Tianjin 609 Cable Co. , Ltd. , Tianjin 300231,China)
Key words: PVC; wire and cable; quality; exudation; adhesion; migration
Abstract: The reasons for three cases of rare quality problems of PVC wire and cable, such as exu-dation of plasticizer from sheath, sheath adhesion, and plasticizer migration from PVC packaging film, were analyzed. The measures which should be taken were introduced.
电线电缆常见的质量问题很多，有的在出厂检验时即可发现（如结构尺寸超差、绝缘层电阻偏小、直流电阻偏大、绝缘层颜色排列错误、绝缘层击穿等），有的在试验（如热老化试验、燃烧试验、低温试验等）中才能发现。笔者在处理质量问题的过程中发现，除以上常见问题外还有一些少见的质量问题，在产品生产完毕一段时间后才能显现出来，而产品标准中通常没有相关要求，往往不能引起生产厂家的重视，但一旦出现危害很大。笔者对3例少见的PVC电线电缆质量问题进行分析，并介绍所采取的措施。
1电缆护套层中增塑剂渗出 1.1问题描述
2011年夏季，天津六O九电缆有限公司（以下简称六O九公司）的客户反映交付的PVC电缆“目油”，安装工人拒绝使用，欲退货。该公司检验人员依据GB/T8815-2008《电线电缆用软聚氟乙烯塑料》进行了电缆料性能试验，未发现间题。笔者对其进行了调查。
【收稿日期］2015-02-18
1.2初步分析
经了解，电缆结构非常简单，共3层，由内到外依
次为导体、绝缘层、护套层。绝缘层采用普通PVC电缆料，护套层采用柔软弹性体PVC电缆料。问题电缆非常柔软，外表油乎乎的，对着太阻光观察，发现电缆护套层外包妻着一层油膜，用手去摸，油立即粘到手上；用干净的餐巾纸擦拭护套层，餐巾纸能即刻润湿。剥去护套层，发现绝缘层的外表面也是油乎乎的，但绝缘层内表面干爆无油。因此，初步判定目油是绝缘层或护套层的增塑剂渗出所致。究竟是绝缘层的增塑剂渗出至外表面还是护套层的增塑剂渗出至外表面并向绝缘层迁移，从目前掌握的信息来看暂不能下结论。于是，笔者将问题电缆的绝缘层与护套
层分离，分别进行增塑剂渗出试验。 1.3增塑剂渗出试验
关于增塑剂渗出的试验方法，美国材料试验协会及国际标准化组织等已制定了相关标准1)，但我国没有题布相应的标准。笔者参照文献[2]介绍的
【作者简介】刘家栋（1967一），男，正高级工程师，1989年7月本科毕业于成都科技大学（现四川大学）塑料工程系，毕
业后一直从事电线电缆相关技术工作，现任天津六O九电缆有限公司副总工程师兼质量处处长。 30
万方数据
