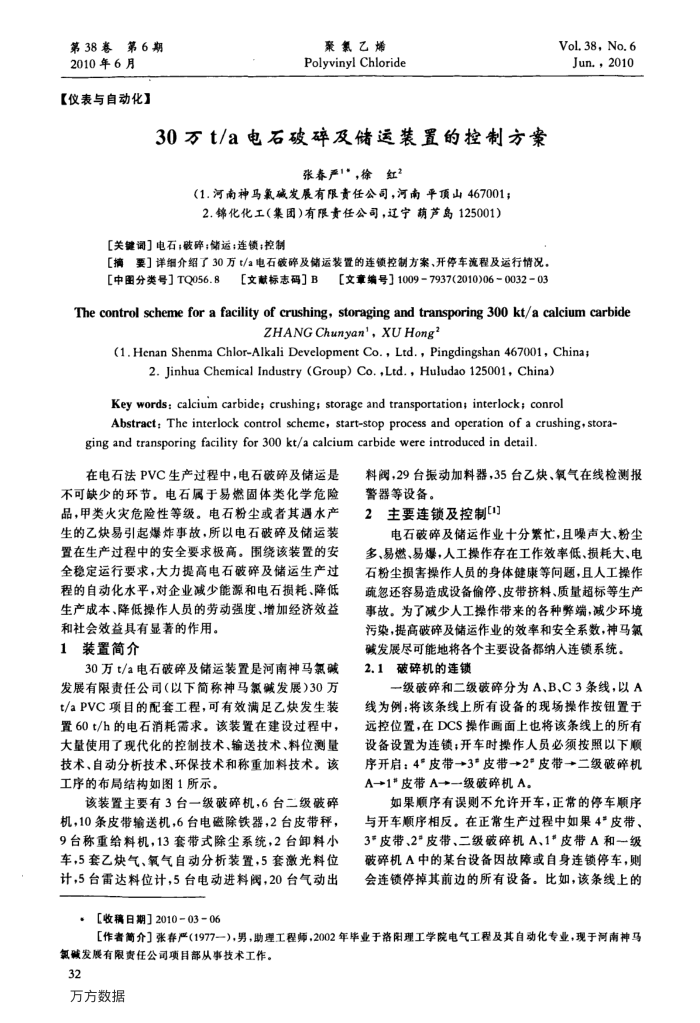

第38第6期
2010年6月【仪表与自动化】
聚氯乙烯
Polyvinyl Chloride
30方t/a电石破碎及储运装置的控制方案
张春严1，徐红？
（1.河南神马氯碱发展有限责任公司，河南平项山467001； 2.锦化化工（集团）有限责任公司，辽宁葫芦岛125001）
[关键调］电石；鼓碎；储运；连锁；控制
[中图分类号】TQ056.8［文献标志码］B［文章编号】1009-7937(2010)06-0032-03
Vol.38,No.6 Jun.，2010
The control scheme for a facility of crushing, storaging and transporing 300 kt/a calcium carbide
ZHANGChunyan',XUHong
(1.Henan Shenma Chlor-Alkali Development Co.,Ltd., Pingdingshan 467001, China;
2.Jinhua Chemical Industry (Group)Co.,Ltd.,Huludao 125001,China)
Key words: calcium carbide; crushing; storage and transportation, interlock; conrol
Abstract: The interlock control scheme, start-stop process and operation of a crushing,stora-ging and transporing facility for 300 kt/a calcium carbide were introduced in detail.
在电石法PVC生产过程中，电石破碎及储运是不可缺少的环节。电石属于易燃固体类化学危险品，甲类火灾危险性等级。电石粉尘或者其遇水产生的乙炔易引起爆炸事故，所以电石破碎及储运装置在生产过程中的安全要求极高。围绕该装置的安全稳定运行要求，大力提高电石破碎及储运生产过程的自动化水平，对企业减少能源和电石损耗、降低生产成本、降低操作人员的劳动强度、增加经济效益
和社会效益具有显著的作用。 1装置简介
30万t/a电石破碎及储运装置是河南神马氯碱发展有限责任公司（以下简称神马氯碱发展）30万 t/aPVC项目的配套工程，可有效满足乙炔发生装置60t/h的电石消耗需求。该装置在建设过程中，大量使用了现代化的控制技术、输送技术、料位测量技术、自动分析技术、环保技术和称重加料技术。该工序的布局结构如图1所示。
该装置主要有3台一级破碎机，6台二级破碎机，10条皮带输送机，6台电磁除铁器，2台皮带秤， 9台称重给料机，13套带式除尘系统，2台卸料小车，5套乙炔气、氧气自动分析装置，5套激光料位计，5台雷达料位计，5台电动进料阀，20台气动出
［收稿日期］2010-03-06
料阀，29台振动加料器，35台乙炔、氧气在线检测报警器等设备。
2主要连锁及控制
电石破碎及储运作业十分繁忙，且噪声大、粉尘多、易燃、易爆，人工操作存在工作效率低、损耗大、电石粉尘损害操作人员的身体健康等问题，且人工操作疏忽还容易造成设备愉停、皮带挤料、质量超标等生产事故。为了减少人工操作带来的各种弊端，减少环境污染，提高破碎及储运作业的效率和安全系数，神马氯
碳发展尽可能地将各个主要设备都纳入连锁系统。 2.1破碎机的连锁
一级破碎和二级破碎分为A、B、C3条线，以A 线为例：将该条线上所有设备的现场操作按钮置于远控位置，在DCS操作画面上也将该条线上的所有设备设置为连锁；开车时操作人员必须按照以下顺序开启：4"皮带→+3"皮带+2"皮带→+二级破碎机 A→+1皮带A→级破碎机A。
如果顺序有误则不允许开车，正常的停车顺序与开车顺序相反。在正常生产过程中如果4"皮带、 3"皮带、2"皮带、二级破碎机A、1*皮带A和一级破碎机A中的某台设备因故障或自身连锁停车，则会连锁停掉其前边的所有设备。比如，该条线上的
[作者筒介］张春严(1977一），男，助理工程师，2002年毕业于洛阳理工学院电气工程及其自动化专业，现于河南神马
氢碱发展有限责任公司项目部从事技术工作。 32
