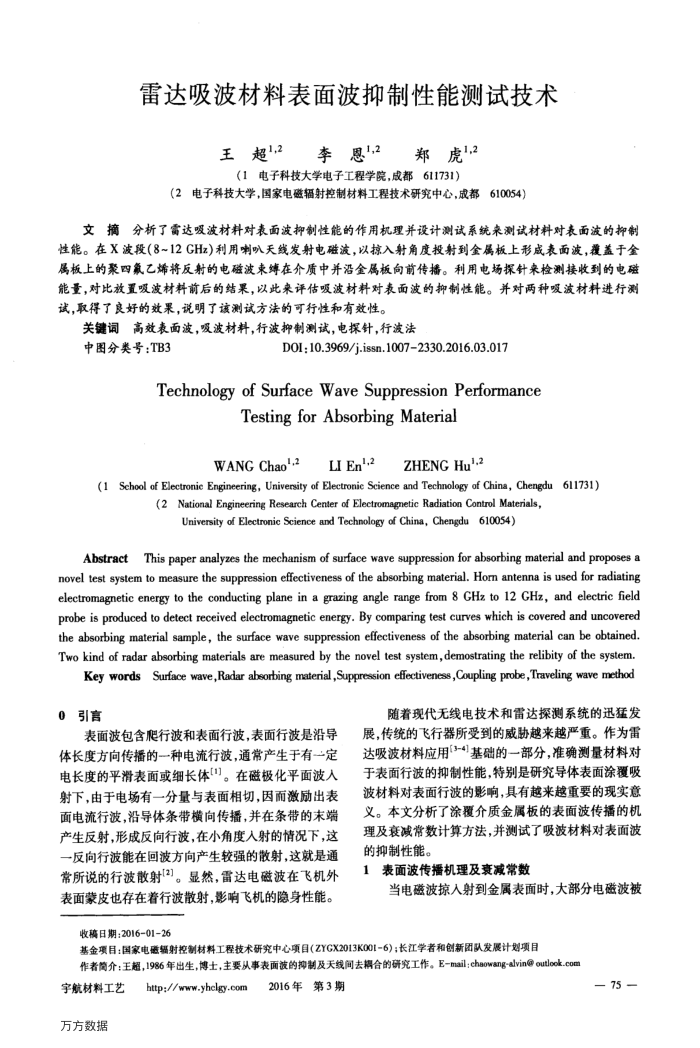

雷达吸波材料表面波抑制性能测试技术
王超2李恩2郑虎,2（1电子科技大学电子工程学院，成都611731）
（2电子科技大学，国家电磁辐射控制材料工程技术研究中心，成都610054）
文摘分析了雷达吸波材料对表面波抑制性能的作用机理并设计测试系统来测试材料对表面波的抑制性能。在X波段(8~12CHz)利用喇叭天线发射电磁波，以掠入射角度投射到金属板上形成表面波，覆益于金能量，对比放置吸波材料前后的结果，以此来评估吸波材料对表面波的抑制性能。并对两种吸波材料进行测试，取得了良好的效果，说明了该测试方法的可行性和有效性。
关键词高效表面波，吸波材料，行波抑制测试，电探针，行波法
中图分类号：TB3
D0I;10.3969/j.issn.10072330.2016.03.017
TechnologyofSurfaceWaveSuppressionPerformance
TestingforAbsorbingMaterial WANGChao'.2LIEn',2
ZHENG Hu".2
(1School of Electronie Engineering, Univensity of Electronic Science and Technology of China, Chengdu611731)
(2National Engineering Research Center of Electromagnetic Radiation Control Materials,
University of Electronie Science and Technology of China, Chengdu610054)
AbstractThis paper analyzes the mechanism of surface wave suppression for absorbing material and proposes a novel test system to measure the suppression effectiveness of the absorbing material. Hom antenna is used for radiating electromagnetic energy to the conducting plane in a grazing angle range from 8 GHz to 12 GHz, and electric field probe is produced to detect received electromagnetic energy. By comparing test curves which is covered and uncovered the absorbing material sample, the surface wave suppression effectiveness of the absorbing material can be obtained. Two kind of radar absorbing materials are measured by the novel test system,demostrating the relibity of the system.
Key wordsSurface wave,Radar absorbing material,Suppression effectiveness,Coupling probe,Traveling wave method
0引言
表面波包含爬行波和表面行波，表面行波是沿导体长度方向传播的一种电流行波，通常产生于有一定电长度的平滑表面或细长体")。在磁极化平面波人射下，由于电场有一分量与表面相切，因雨激励出表面电流行波，沿导体条带横向传播，并在条带的末端产生反射，形成反向行波，在小角度人射的情况下，这一反向行波能在回波方向产生较强的散射，这就是通常所说的行波散射12]。显然，雷达电磁波在飞机外表面蒙皮也存在着行波散射，影响飞机的隐身性能。
随着现代无线电技术和雷达探测系统的迅猛发展，传统的飞行器所受到的威胁越来越严重。作为雷达吸波材料应用3-4)基础的一部分，准确测量材料对于表面行波的抑制性能，特别是研究导体表面涂覆吸波材料对表面行波的影响，具有越来越重要的现实意义。本文分析了涂覆介质金属板的表面波传播的机理及衰减常数计算方法，并测试了吸波材料对表面波的抑制性能。
表面波传播机理及衰减常数 1
当电磁波掠入射到金属表面时，大部分电磁波被
收稿日期：2016-01-26
基金项目：国家电磁辐射控制材料工程技术研究中心项目(ZYGX2013K001-6)；长江学者和创新团队发展计则项目
作者简介：王超，1986年出生，博士，主要从事表面波的抑制及天线间去耦合的研究工作。E-mail：chaowang-alvin@outlook.con
