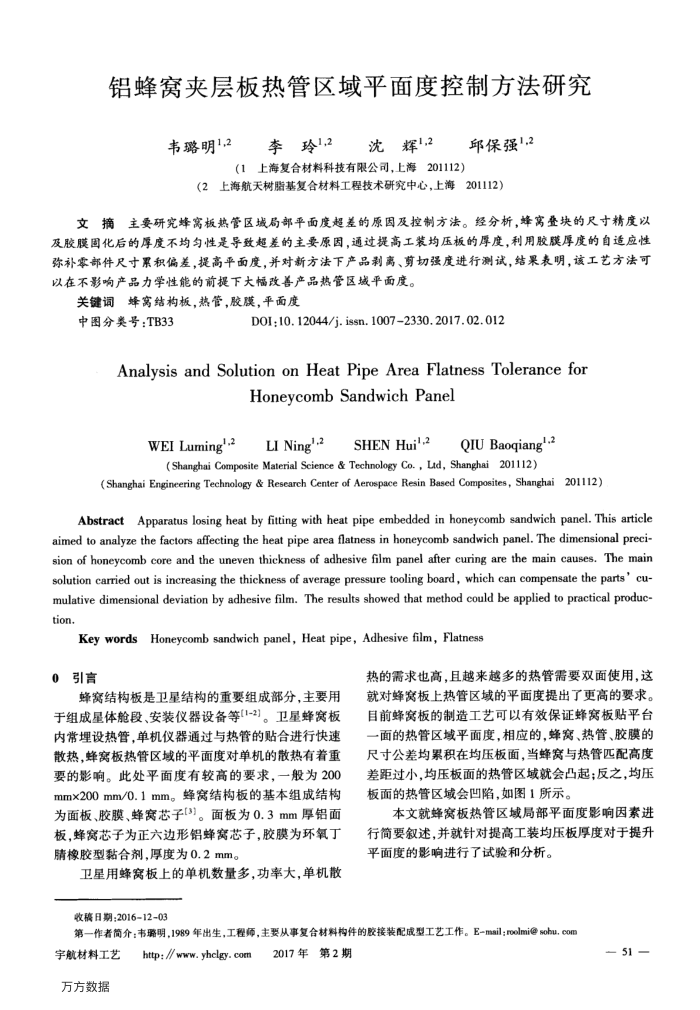

铝蜂窝夹层板热管区域平面度控制方法研究
韦璐明1,2李玲1,2沈辉1,2邱保强1,2
（1上海复合材料科技有限公司，上海201112）
（2上海航天树脂基复合材料工程技术研究中心，上海201112）
文摘主要研究蜂窝板热管区域局部平面度超差的原因及控制方法。经分析，蜂窝叠块的尺寸精度以及胶膜固化后的厚度不均匀性是导致超差的主要原固，通过提高工装均压板的厚度，利用胶膜厚度的自适应性弥补零部件尺寸累积偏差，提高平面度，并对新方法下产品剥离、剪切强度进行测试，结果表明，该工艺方法可以在不影响产品力学性能的前提下大幅改善产品热管区域平面度。
关键词蜂窝结构板，热管，胶膜，平面度
中图分类号：TB33
D0I;10. 12044/j. issn. 10072330.2017.02.012
Analysis and Solution on Heat Pipe Area Flatness Tolerance for
HoneycombSandwichPanel
QIU Baoqiangl-2
WEI Luming-2 LI Ning"-2S
SHENHui.2
(Shanghai Composite Material Science & Technology Co. , Lid, Shanghai 201112)
( Shanghai Engineering Technology & Research Center of Aerospace Resin Based Composites, Shanghai201112)
oesoesooaaaeasoee aimed to analyze the factors affecting the heat pipe area flatness in honeycomb sandwich panel. The dimensional preci-sion of honeycomb core and the uneven thickness of adhesive film panel after curing are the main causes.The main solution carried out is increasing the thickness of average pressure tooling board, which can compensate the parts' cu-mulative dimensional deviation by adhesive film. The results showed that method could be applied to practical produc-tion.
Key wordsHoneycomb sandwich panel,Heat pipe,Adhesive film,Flatness
0引言
蜂窝结构板是卫星结构的重要组成部分，主要用于组成星体舱段、安装仪器设备等[1-2]。卫星蜂窝板内常埋设热管，单机仪器通过与热管的贴合进行快速散热，蜂窝板热管区域的平面度对单机的散热有着重要的影响。此处平面度有较高的要求，一般为200 mmx200mm/0.1mm。蜂窝结构板的基本组成结构为面板、胶膜、蜂窝芯子[3]。面板为0.3mm厚铝面板，蜂窝芯子为正六边形铝蜂窝芯子，胶膜为环氧丁橡胶型黏合剂，厚度为0.2mm。
卫星用蜂窝板上的单机数量多，功率大，单机散
热的需求也高，且越来越多的热管需要双面使用，这就对蜂窝板上热管区域的平面度提出了更高的要求。目前蜂窝板的制造工艺可以有效保证蜂窝板贴平台一面的热管区域平面度，相应的，蜂窝、热管、胶膜的尺寸公差均累积在均压板面，当蜂窝与热管匹配高度差距过小，均压板面的热管区域就会凸起；反之，均压板面的热管区域会凹陷，如图1所示。
本文就蜂窝板热管区域局部平面度影响因素进行简要叙述，并就针对提高工装均压板厚度对于提升平面度的影响进行了试验和分析。
收稿日期：2016-12-03
第一作者简介：韦璐明，1989年出生，工程师，主要从事复合材料构件的胶接装配成型工艺工作。E-mail；rolmi@sobu.com
宇航材料工艺万方数据
http: // www.yhclgy.com
2017年第2期
— 51 —
